微型深沟球698zz滚动轴承结构设计

　　在小型精密传动结构的设计选型中，微型深沟球轴承的应用覆盖了从消费电子内部传动模组、小型伺服输出端支撑、精密检测仪器运动轴系到微型泵类转子支撑的诸多场景，698zz作为微型轴承里的常用规格，其结构设计的合理性直接决定了整套小型传动机构的运转稳定性与使用寿命。做这类微型轴承的三维建模时，首先要明确其实际工况下的功能边界：这类带双面防尘盖的微型轴承，主要承担径向载荷，同时可承受一定程度的双向轴向载荷，适合在转速中等、安装空间极度受限的场景下使用，比如小型直流电机的输出轴支撑、3D打印机挤出机构的滚轮轴支撑、精密光学设备的调焦轴系、小型风扇的转子支撑等场景，都能见到该规格轴承的应用。

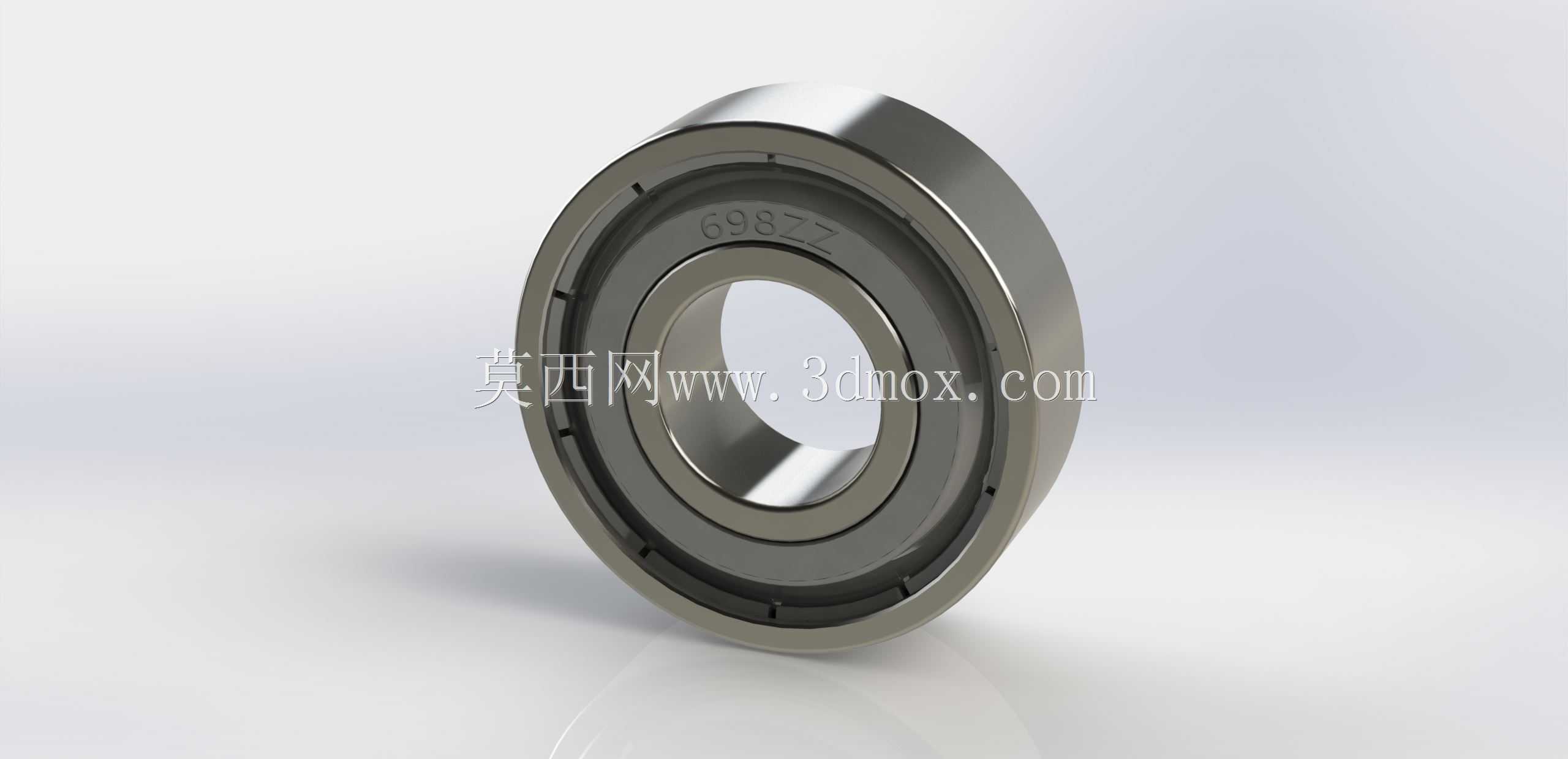

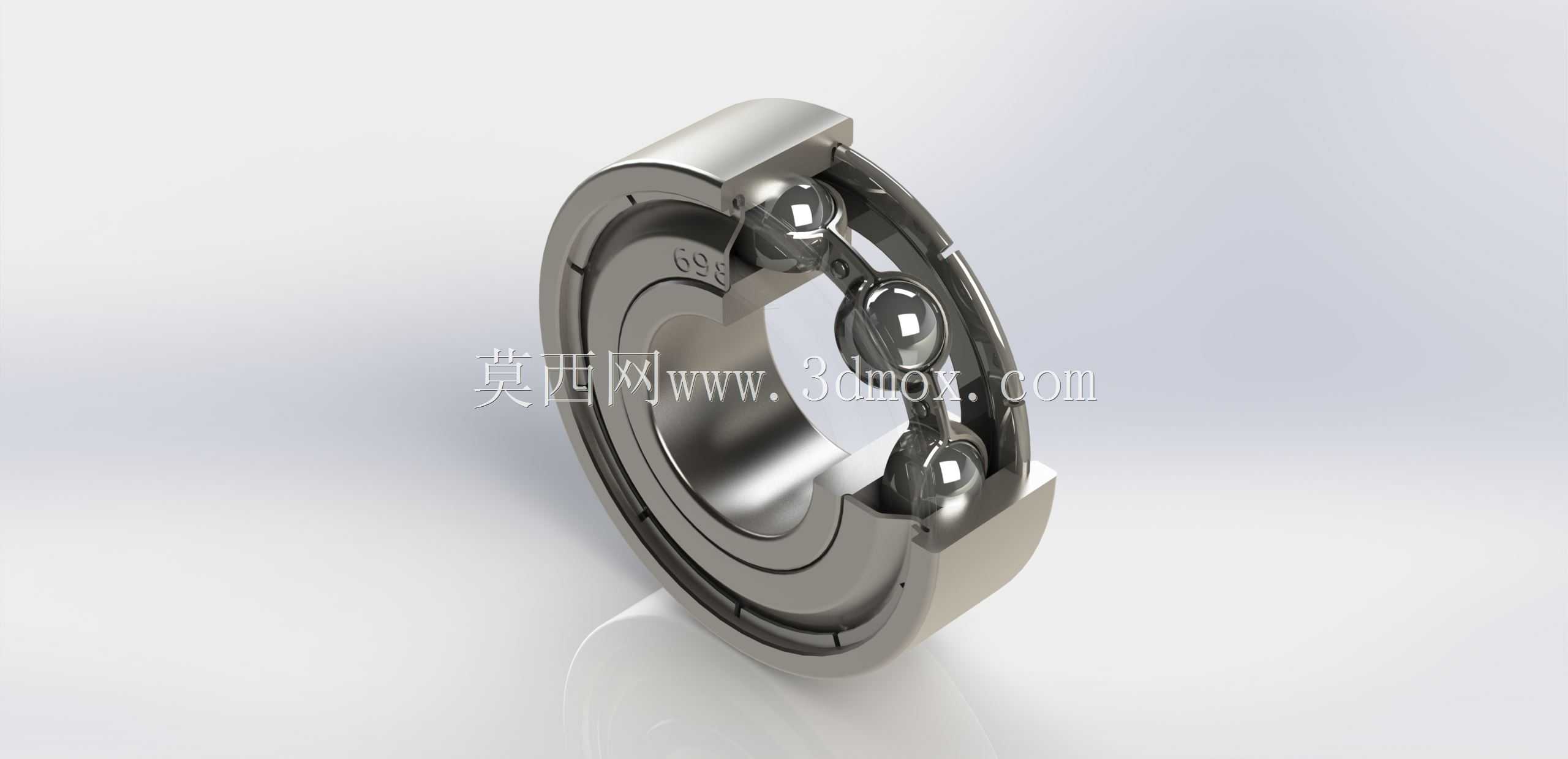

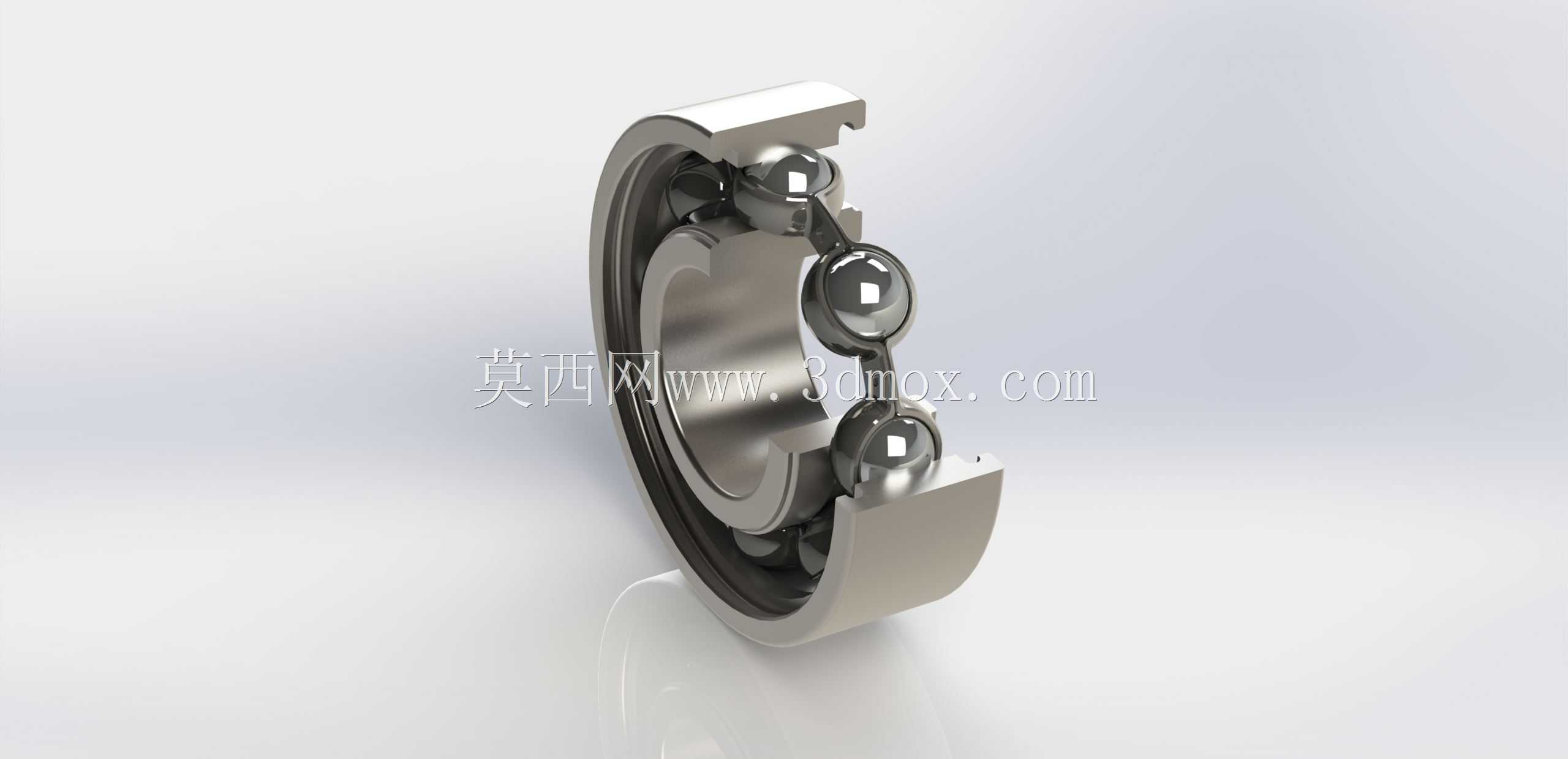

　　从结构设计的逻辑来看，698zz的整体结构由内圈、外圈、滚动钢球、保持架、双面防尘盖五个核心部分组成。建模时首先要锁定安装边界尺寸，该规格轴承的公称内径为8mm，外径为16mm，公称宽度为5mm，这三个核心尺寸是选型安装时的硬边界，设计配套的轴与轴承座时，轴与内圈的配合一般选用过渡配合或者小过盈配合，考虑到微型轴承的套圈壁厚较薄，过盈量不能过大，否则会导致内圈胀大后径向游隙消失，引发运转卡滞甚至抱死；轴承座孔与外圈的配合多选用间隙较小的过渡配合，方便装配的同时避免外圈在孔内发生蠕变磨损。内圈的滚道设计为圆弧状深沟结构，滚道的曲率半径略大于钢球半径，保证钢球在滚道内可以顺畅滚动，同时能承受一定的轴向分力；外圈的滚道与内圈滚道同轴度要求极高，建模时需要保证内外圈滚道的圆心重合，否则会导致钢球受力不均，运转时产生振动与噪音。

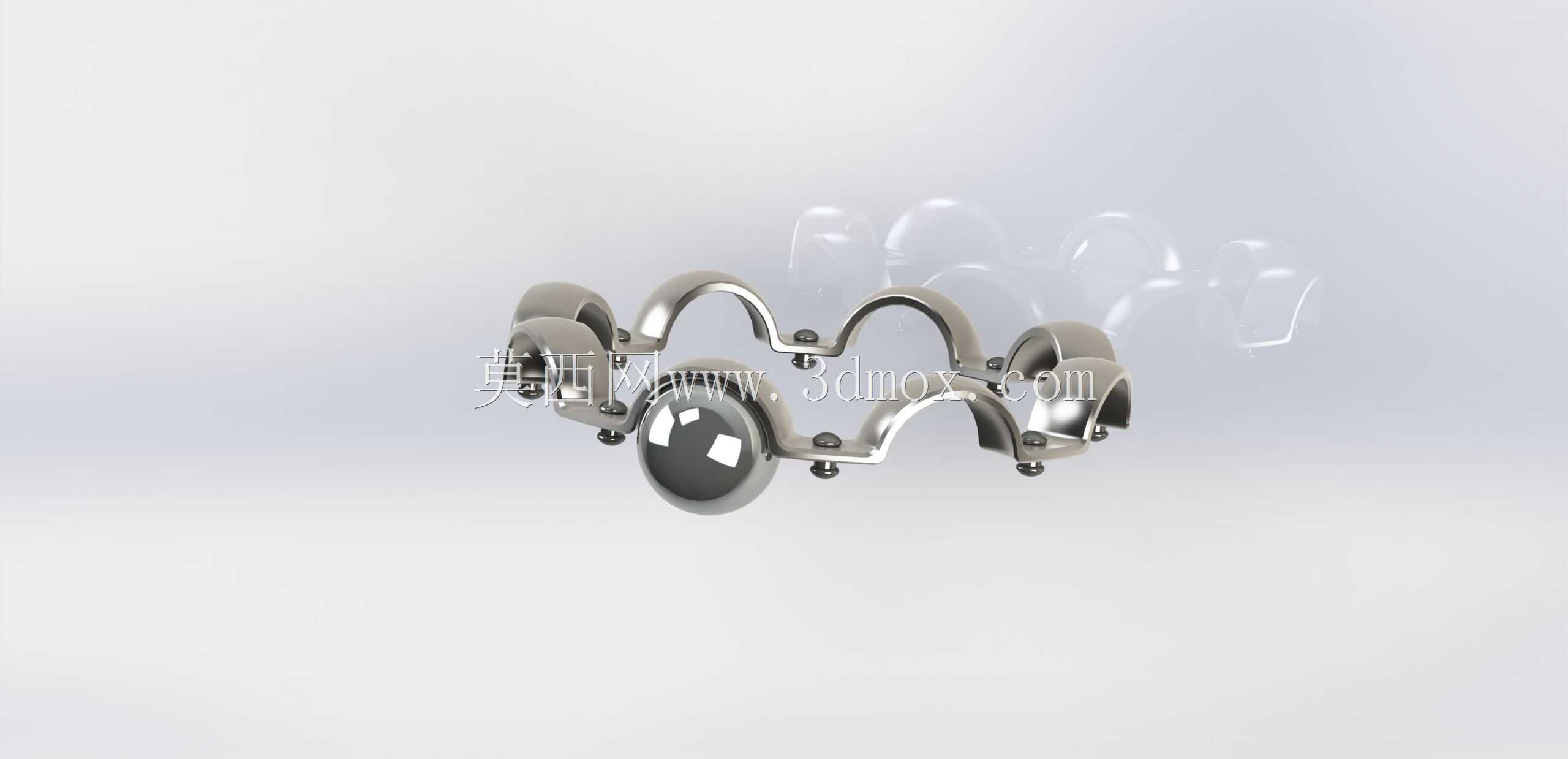

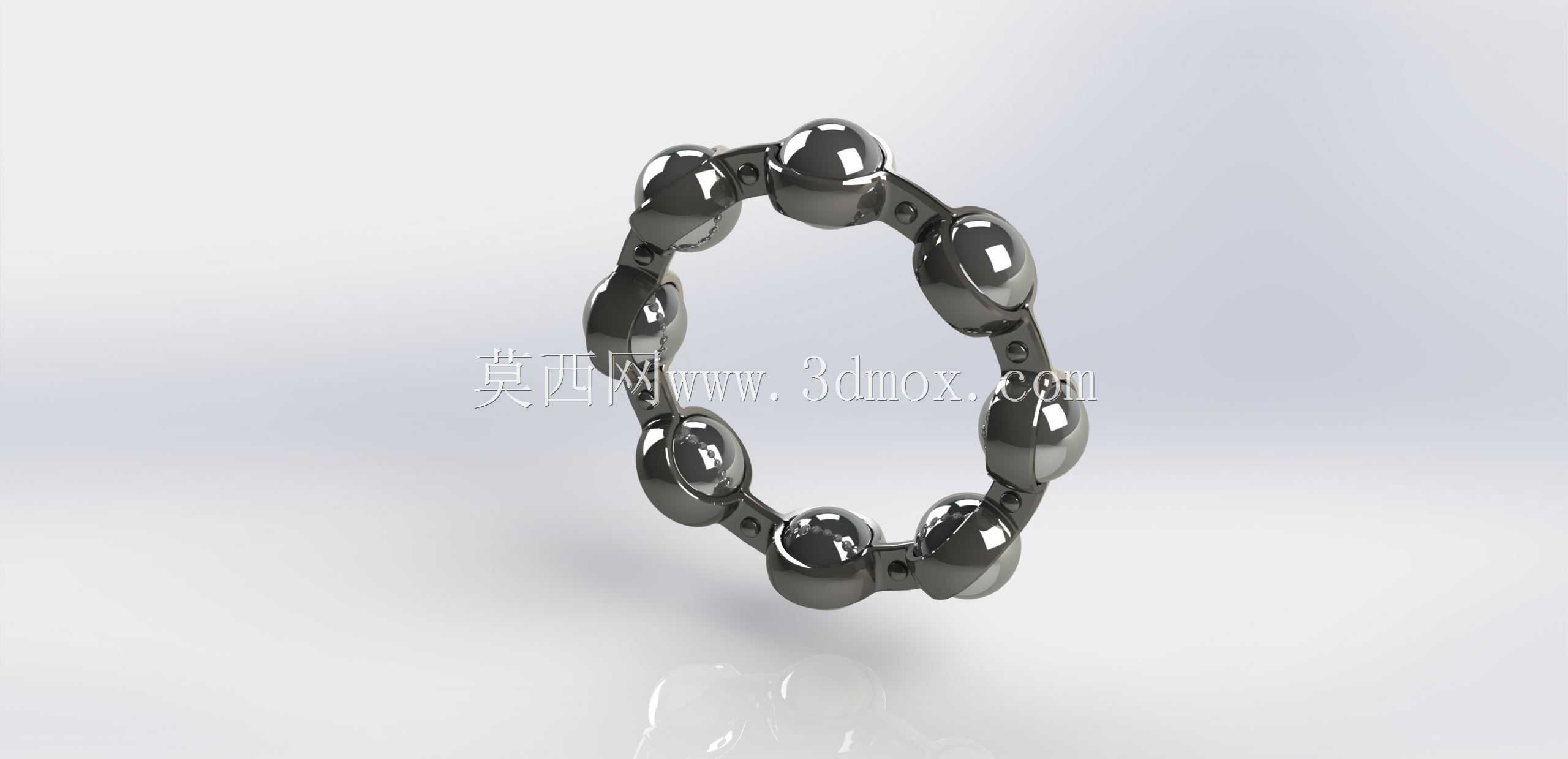

　　滚动体部分选用的是高精度钢球，钢球的直径根据轴承的径向游隙与内外圈滚道的尺寸匹配计算得出，钢球在滚道内沿周向均匀排布，数量需要兼顾承载能力与保持架的结构强度，钢球数量过少会导致单颗钢球承受的载荷过大，降低轴承的额定动载荷，数量过多则会导致保持架的兜孔间隔过小，保持架强度不足，高速运转时容易出现保持架断裂的故障。保持架的作用是将周向排布的钢球均匀分隔，避免钢球之间直接接触产生摩擦与磨损，微型轴承的保持架多采用浪形冲压保持架，材质一般为薄钢板冲压成型，兜孔的形状与钢球外形匹配，保证钢球在兜孔内可以自由转动，同时不会从兜孔内脱出。

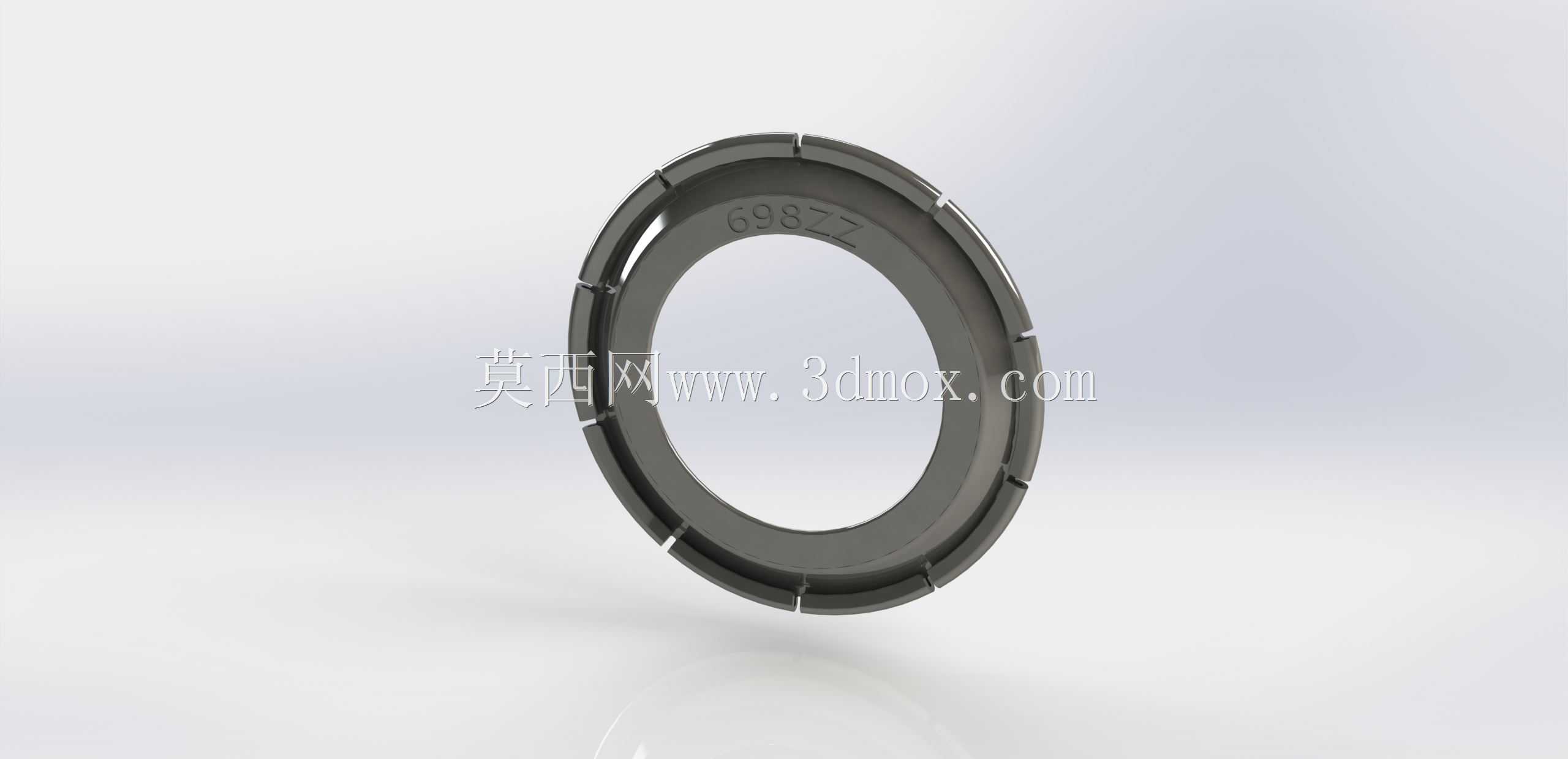

　　双面的防尘盖是zz后缀的核心特征，防尘盖采用薄钢板冲压成型，过盈压装在外圈的防尘盖槽内，与内圈之间保留微小的间隙，既不会接触内圈产生摩擦阻力，又可以阻挡外部的灰尘、碎屑进入轴承内部的滚道区域，同时防止轴承内部填充的润滑脂向外泄漏，这类带防尘盖的轴承在出厂时已经预填了适量的低扭矩润滑脂，使用过程中不需要额外补充润滑，适合在不便维护的小型封闭传动结构内使用。建模时需要注意防尘盖与外圈槽的配合尺寸，压装后的防尘盖不能出现松动，同时防尘盖的内沿不能与内圈的防尘盖台阶发生摩擦，否则会大幅增加轴承的启动扭矩，甚至导致防尘盖磨损脱落。

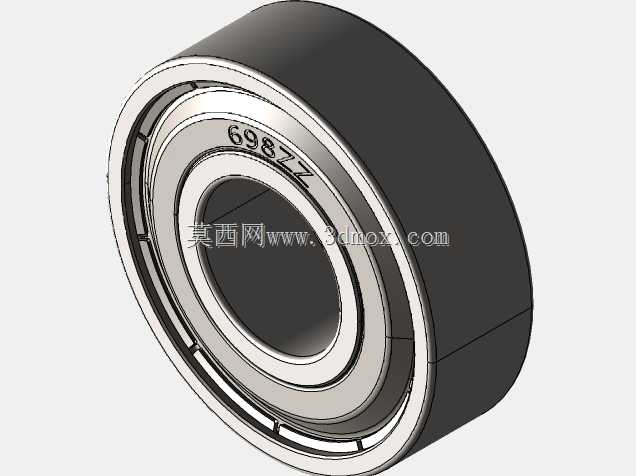

　　在实际的设备装配场景中，这类微型轴承的安装不能采用敲击的方式直接受力于套圈，需要使用专用的压装工装，压装内圈时压力只能作用在内圈端面，压装外圈时压力只能作用在外圈端面，避免钢球与滚道受到冲击载荷出现压痕，影响轴承的运转精度与使用寿命。在三维建模过程中，需要还原所有的结构细节，包括内圈的倒角、外圈的安装引导倒角、保持架的冲压结构、防尘盖的压装槽等，这些细节不仅是外观展示的需要，更是后续做装配干涉检查、装配工艺模拟的基础，比如轴端的倒角需要与轴承内圈的安装引导倒角匹配，才能保证装配时轴可以顺利导入内圈孔，不会刮伤内圈的配合面；轴承座孔的倒角需要与外圈的引导倒角匹配，避免压装时外圈出现偏斜，导致轴承卡滞。

　　从选型适配的角度来说，这类微型轴承的径向游隙分为不同组别，在不同的工况下需要选用对应游隙的产品，比如在温度较高的工作环境下，轴与轴承座的热膨胀量较大，需要选用游隙稍大的组别，避免热胀后游隙消失；在对回转精度要求较高的场景下，比如精密检测仪器的轴系，需要选用游隙较小的组别，降低轴的径向跳动量，保证运动精度。建模时可以将不同游隙组别的结构差异做参数化处理，方便后续根据不同的工况快速调整模型参数，适配不同的设计需求。另外需要注意，这类微型轴承的极限转速受润滑方式、载荷大小、安装精度的影响较大，在做结构设计时不能只参考样本上的极限转速数值，需要结合实际的工况条件做校核，比如当轴承同时承受径向与轴向载荷时，极限转速会有一定程度的下降，需要预留足够的性能余量，避免轴承过早失效。
