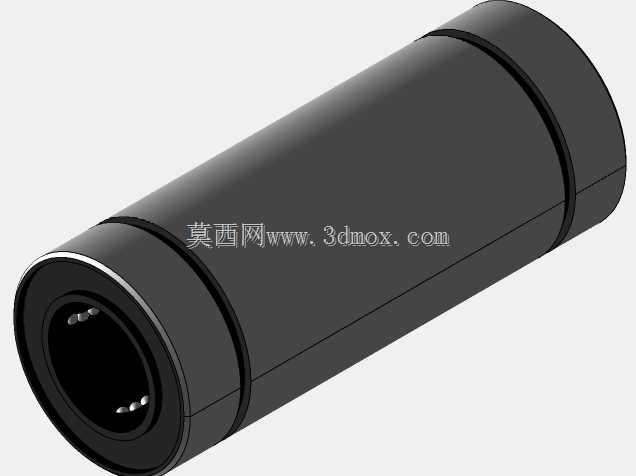

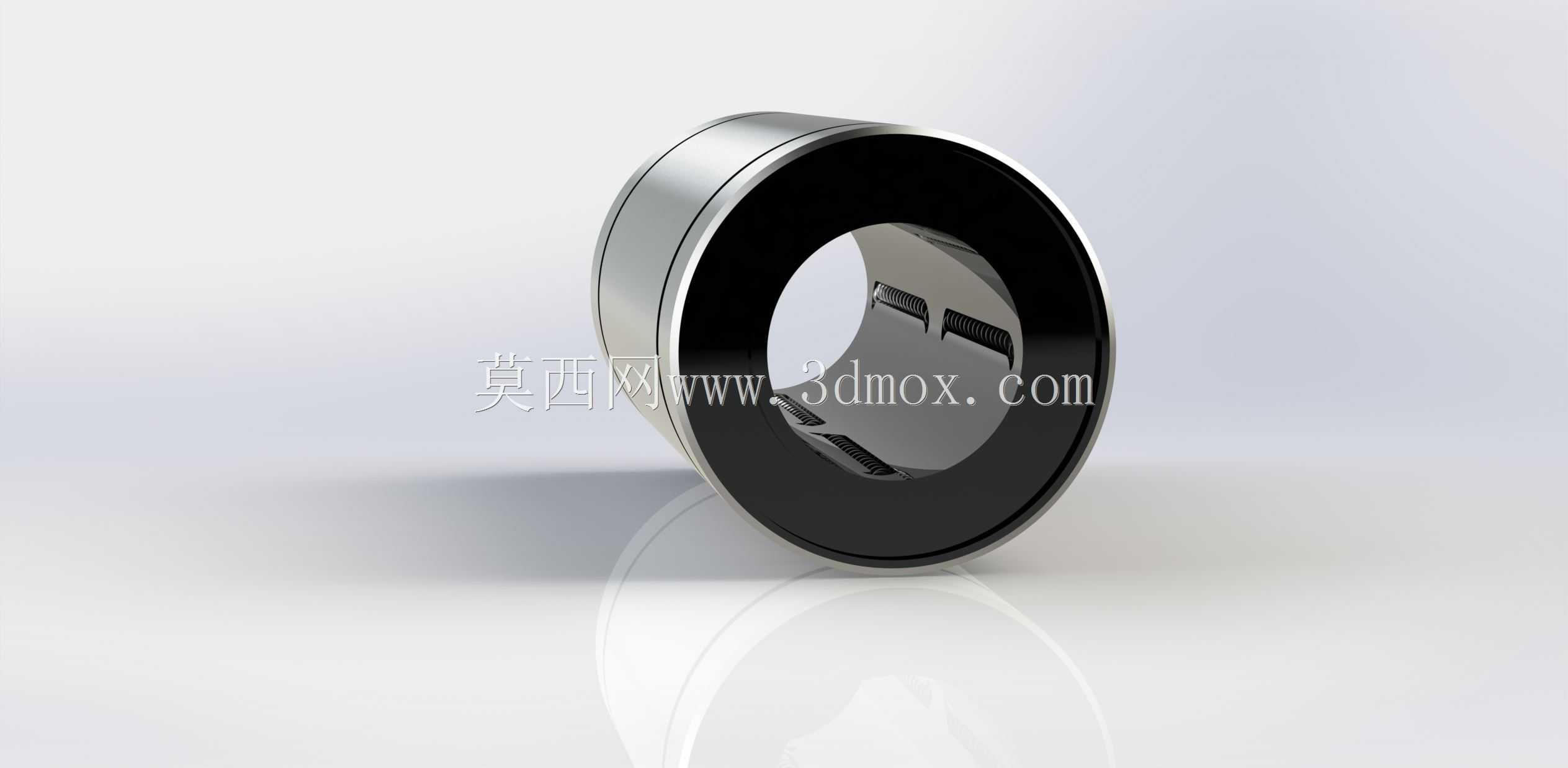

LM16LUU直线轴承开放式剖视结构展示

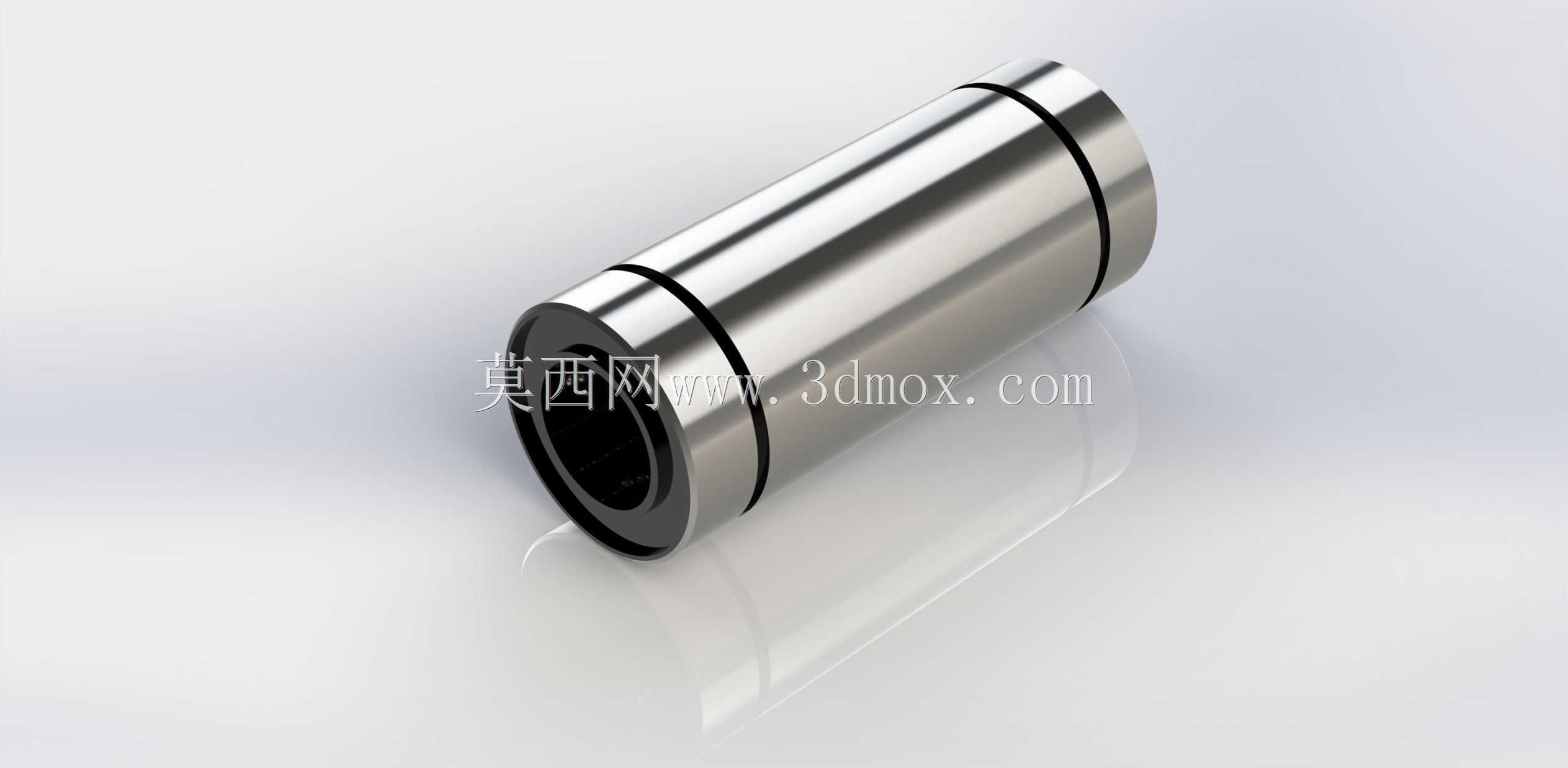

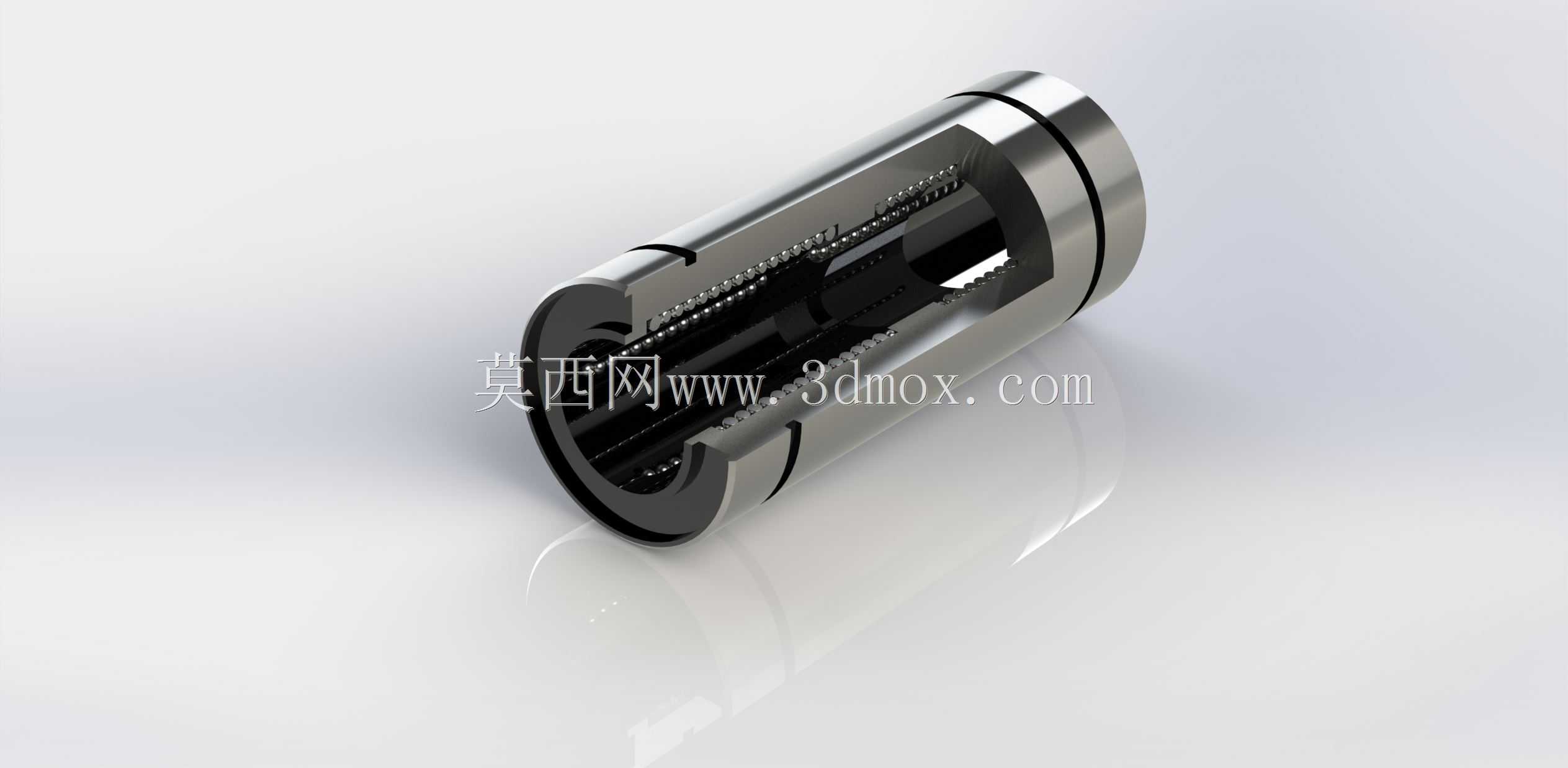

　　在数控加工设备的长线传动布局中，这类直线轴承是承担轴类部件直线往复导向的核心配套件，日常工况中需要配合光轴完成高速、低阻力的往复滑移动作，常见于数控车床的刀架进给导轨副、自动化点胶设备的Z向升降轴、3D打印设备的运动轴系以及包装生产线的推料机构导向段。不同于封闭式直线轴承，这款LM16LUU采用了开放式的剖视结构展示，能清晰看到内部保持架与钢球循环回路的排布逻辑，实际使用中开放式结构主要用于需要调整轴承与轴配合预紧、或者轴系存在长跨距支撑需要分段安装的场景，避免整根光轴穿装带来的装配难度。从功能特性来看，这款轴承的核心作用是为直线运动的光轴提供径向支撑，同时将轴运动过程中的摩擦系数控制在极低水平，

　　内部的钢球沿着保持架的滚道做无限循环运动，相比铜套类滑动导向件，它的动态摩擦阻力波动更小，低速运动时不会出现爬行现象，能有效保证进给运动的位移精度。设计层面上，这款轴承的外壳采用轴承钢整体淬硬处理，内滚道的粗糙度控制在Ra0.8以下，保证钢球滚动时的接触应力均匀分布，两端的密封胶圈采用丁腈橡胶材质，既能阻挡加工过程中产生的金属切屑、切削液雾进入轴承内部滚道，也能防止内部润滑脂在高速往复运动中溢出，保持架采用尼龙加玻纤的注塑结构，既能对钢球形成均匀的间隔定位，避免钢球之间直接接触产生摩擦损耗，也具备一定的自润滑特性，在短暂缺脂的工况下也能维持短时间的正常运转。从安装边界来看，这款轴承的公称内径为16mm，适配同直径的标准直线光轴，

　　外径与长度符合LM系列直线轴承的通用安装尺寸，可以直接替换同规格的标准封闭式轴承，安装时通常采用卡簧嵌入轴承座的卡槽完成轴向定位，轴承座的内孔公差建议选用H7级，与轴承外径形成过渡配合，避免过盈量过大导致轴承内圈变形卡滞钢球，也防止间隙过大导致运动过程中出现径向窜动。实际选型应用中，需要注意这类直线轴承只能承受径向载荷，不能承受轴向的倾覆力矩，如果轴系存在偏载工况，需要成对安装轴承或者搭配导向轴支座共同使用，同时在长线传动的布局中，通常会在传动行程的两端各布置一个支撑点，两个轴承的同轴度需要控制在0.02mm以内，否则会导致钢球受力不均，加速滚道磨损，缩短轴承的使用寿命。日常维护过程中，需要根据设备的运行频率定期补充锂基润滑脂，通常每运行100公里的行程补充一次润滑脂，在多粉尘的加工车间使用时，还可以在轴承外侧额外加装防尘折布或者伸缩护套，进一步提升密封防护效果，避免硬质颗粒进入滚道造成压痕，导致运动过程中出现卡顿异响。
