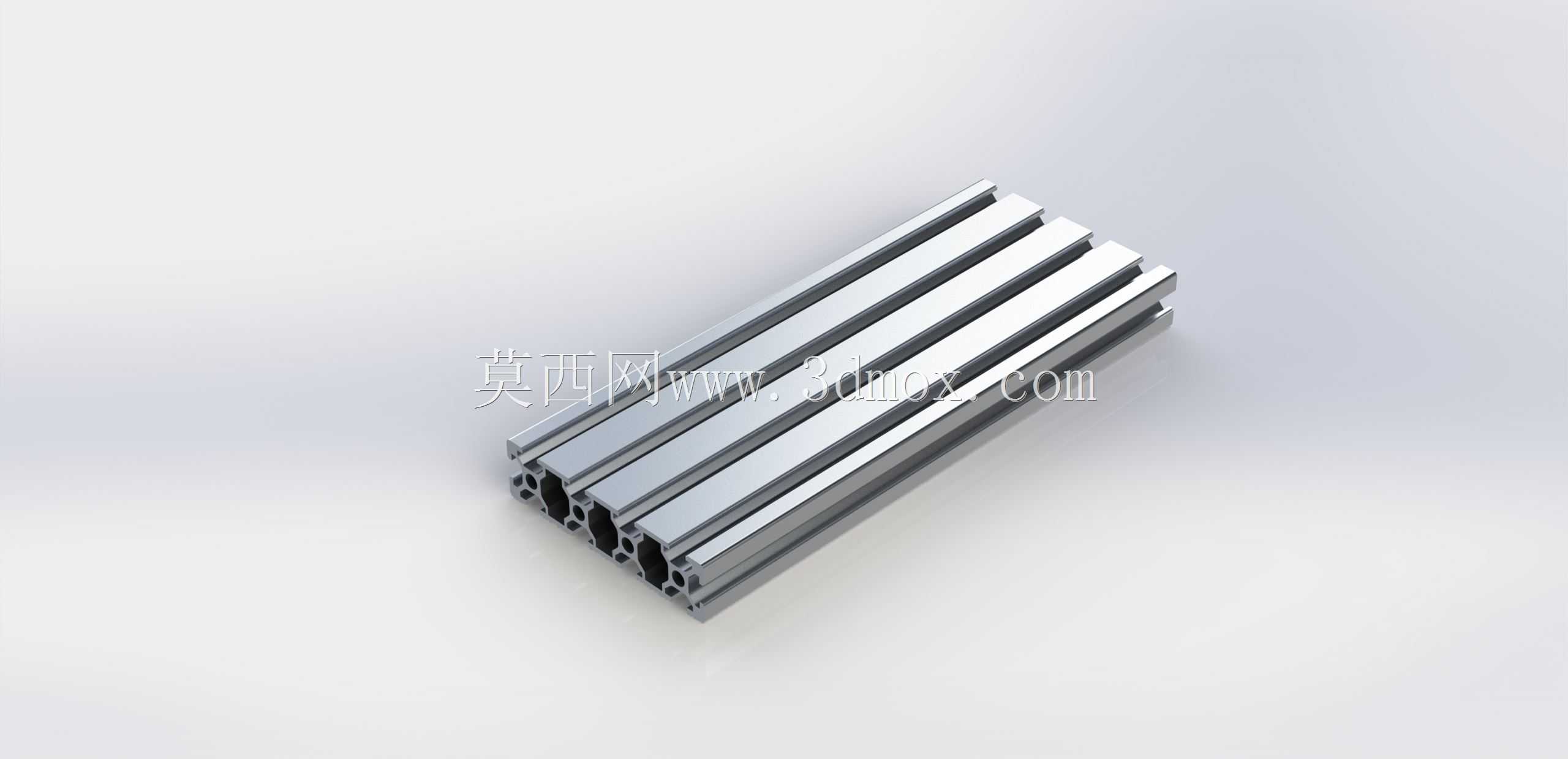

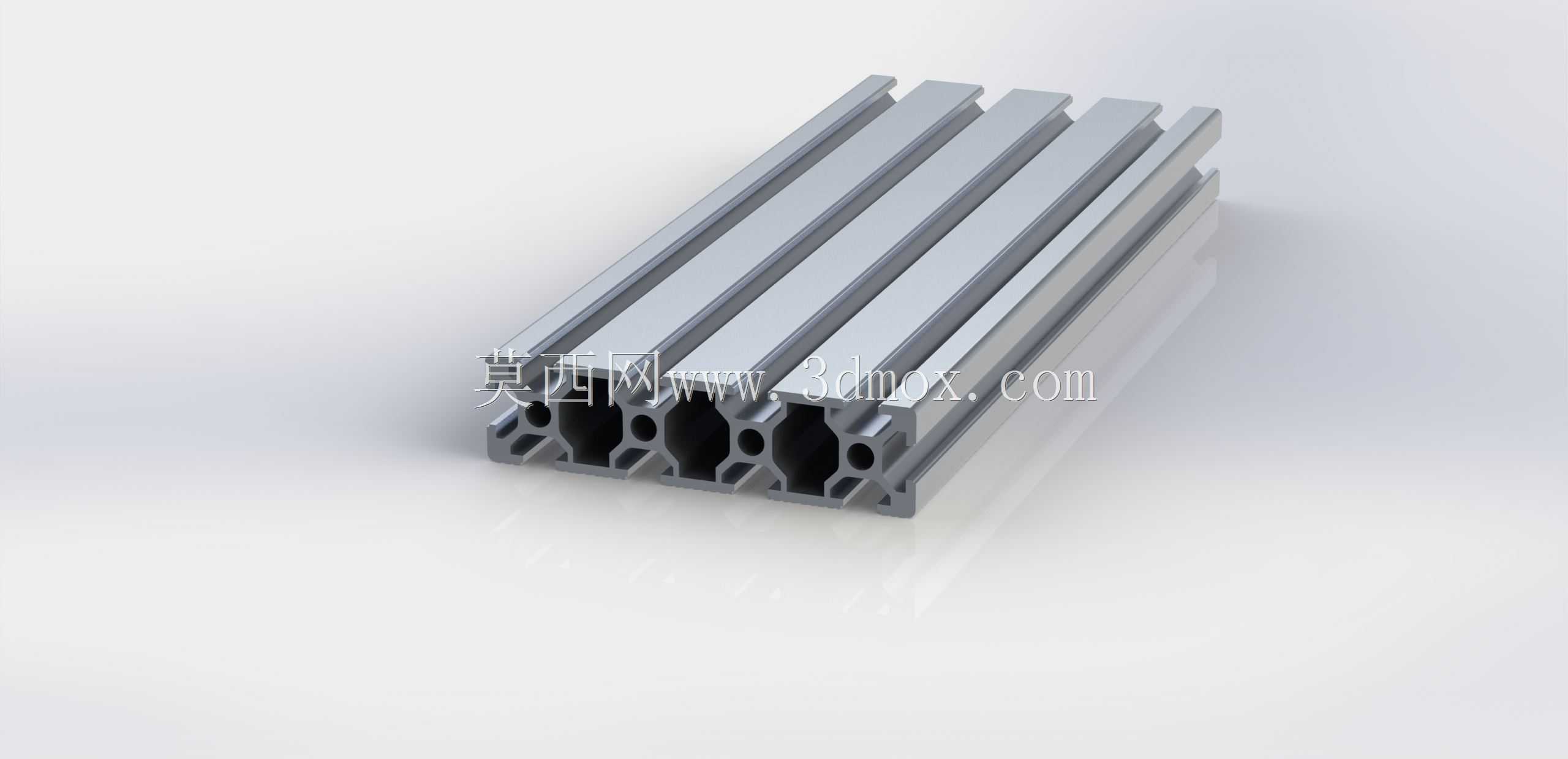

2080工业挤压铝型材结构设计

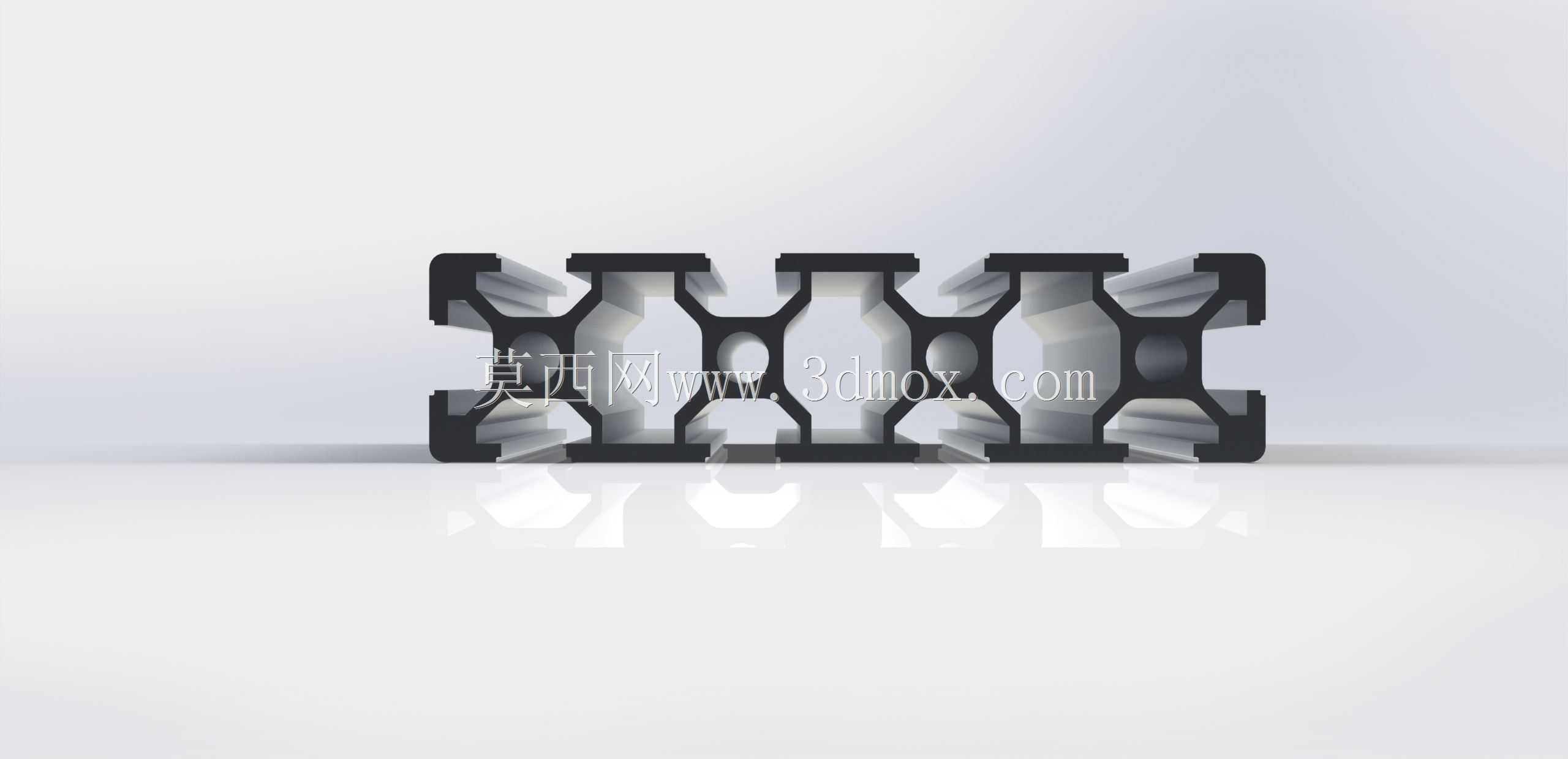

　　装配时不需要在型材上额外打孔攻丝，只需要将螺母头滑入槽道内调整到对应安装位置，就能完成各类外接零件的锁紧固定，相比传统方管焊接机架，能省去大量焊接、打磨、表面喷漆的工序，后期调整设备结构时也只需要松掉螺栓就能重新调整安装位置，不会像焊接结构那样出现不可逆的改动痕迹。型材的壁厚设计兼顾了结构强度与轻量化需求，外壁厚度控制在1.8mm左右，内部加强筋的排布沿着槽道受力方向延伸，当型材作为水平横梁使用时，跨距在600mm以内的工况下，挂载15kg以内的载荷不会出现明显的挠度变形，完全能满足小型自动化设备的静态支撑需求。在安装边界上，这款型材的端面可以直接配套20系列的端面连接板、角码连接件，两根型材垂直拼接时，这款2080规格的挤压铝型材，是自动化设备机架搭建场景中应用率极高的基础构件，日常在非标自动化生产线、小型检测设备台架、桌面级工装夹具安装基座的搭建中，都能见到这类型材的身影。不同于小规格20系列单槽型材，2080型材的截面宽度达到80mm，截面高度保持20mm，宽高比4:1的结构特性，让它在承受单侧挂载载荷、平面方向抗弯需求的场景下有更稳定的表现，不少工程师会将其用作小型设备的台面支撑横梁、线性导轨的安装基准条，或是电气元件的安装背板基材。从截面结构来看，这款型材采用多腔室挤压成型设计，沿长度方向均匀分布的T型槽道，是整个型材实现快速装配的核心结构，槽道的尺寸匹配标准M5、M6规格的T型螺栓、法兰螺母，

　　采用隐藏式角槽连接件就能实现无外凸零件的平整拼接，外露的安装面不会有凸起的连接结构，方便后续在型材表面安装亚克力防护板、钣金封板等外观覆盖件。型材的挤压成型工艺保证了长度方向的直线度，每米长度的直线度误差控制在0.3mm以内，作为线性导轨的安装基准时，只需要少量的铣面加工就能满足导轨安装的平面度要求，不需要额外做基准校正，能大幅缩短设备的装配调试周期。在实际选型应用中，不少做桌面式点胶机、小型皮带输送机、实验室检测台架的工程师，都会优先选用这款2080型材作为主横梁结构，一方面是因为它的平面宽度足够，能直接在型材表面安装传感器、走线槽、气动接头等零散元件，不需要额外增加安装垫板；另一方面，20系列的型材配件通用性极强，

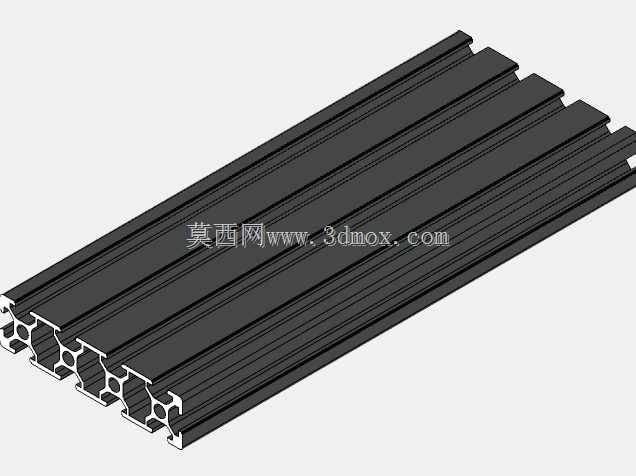

　　不管是弹性螺母、滑块螺母还是端盖、脚轮连接座，都有成熟的标准件可以直接采购，不需要单独定制加工连接零件，能有效降低设备的物料采购成本与加工周期。另外，这款型材的表面采用阳极氧化处理，氧化膜厚度达到10μm以上，日常在车间环境下使用不会轻易出现氧化锈蚀的问题，表面的哑光银质感也能让设备整体外观更显规整，不需要额外做表面涂装处理。在做三维结构设计时，这款型材的模型已经预留了所有槽道、腔室的细节特征，工程师在做装配干涉检查时，可以直接验证T型螺栓、连接件的装配空间是否足够，避免出现装配时螺母无法滑入槽道、连接件与型材腔室干涉的问题；同时模型的端面基准完全对齐实际型材的加工基准，在做工程图导出时，可以直接提取型材的截面尺寸、长度参数，

　　不需要重新绘制截面轮廓，能有效提升结构设计的效率。不少刚接触非标设备设计的工程师，容易在铝型材选型时忽略宽面方向的抗弯性能，盲目选用等截面的方型铝型材，最后出现横梁下挠、安装面不平的问题，而2080这类宽截面型材，刚好针对平面安装、水平承载的场景做了结构优化，在同等米重的情况下，宽面方向的抗弯截面模量比2020方型材高4倍以上，在不需要搭建高立体框架的平面型设备结构中，选用这款型材能在控制成本的前提下获得更好的结构刚性。在实际装配过程中，这款型材的槽道边缘做了0.2mm的倒角处理，T型螺母滑入槽道时不会出现卡滞、刮擦氧化层的问题，即使是多次拆装调整，槽道的受力面也不会出现明显的磨损变形，能保证反复拆装后的连接锁紧力保持稳定。
