2040欧标工业挤压铝型材结构件

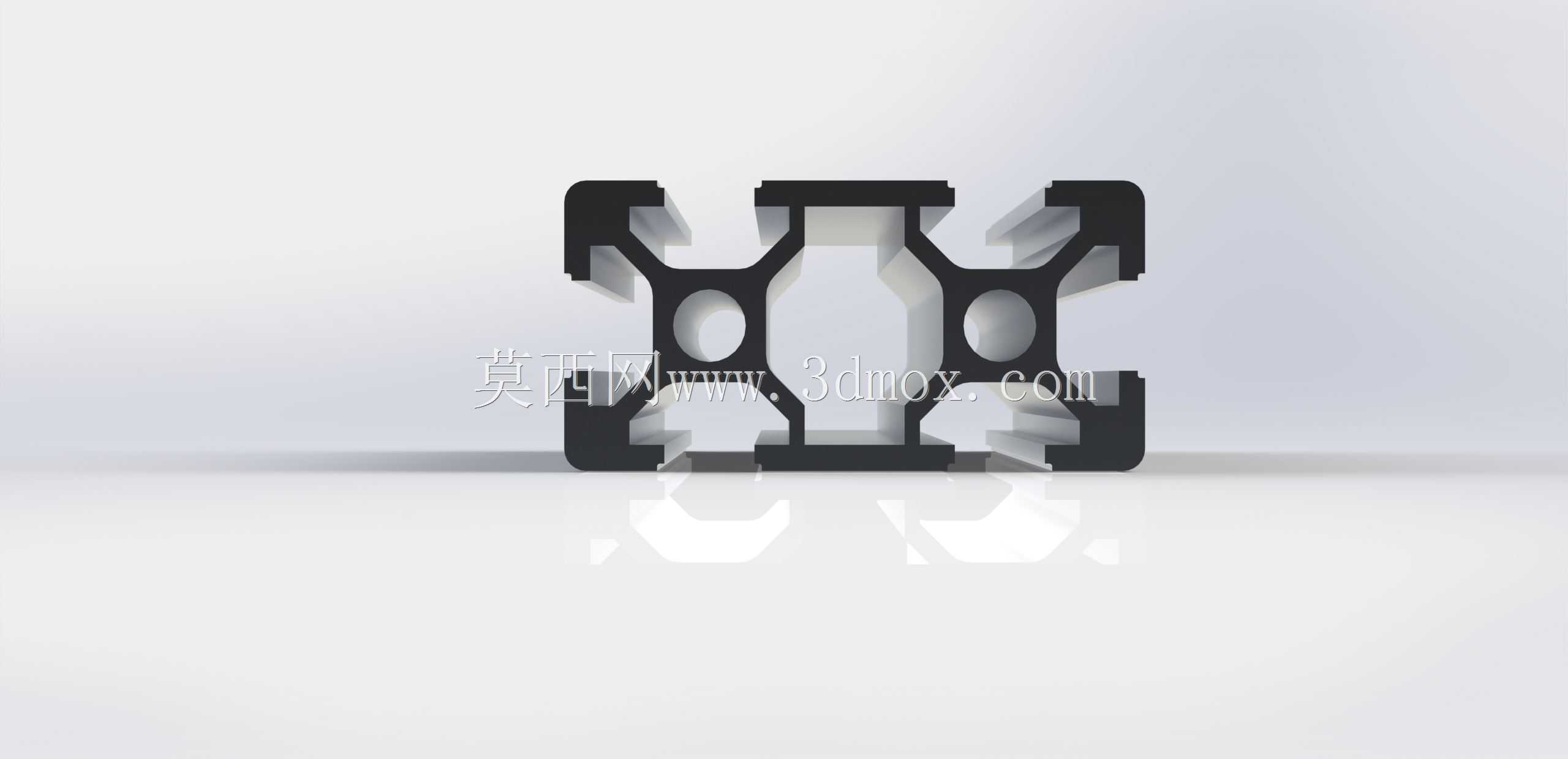

　　这款2040挤压铝型材是轻型自动化设备框架搭建中应用频率极高的基础结构件，在桌面级小型数控设备、3D打印机运动框架、电子生产线接驳台侧挡支架、实验室小型检测仪器护罩这类对自重有控制要求、负载水平处于中低区间的场景里，它的截面规格刚好平衡了结构刚性与整体重量，不会像4040型材那样造成不必要的材料冗余，也不会比2020型材的抗扭能力不足。从截面结构来看，这款型材采用常规的四槽口对称设计，单侧槽宽适配标准欧标T型螺栓，槽道内部的卡位筋条经过挤压成型后的精度校准，螺栓滑入时不会出现卡滞或者旷量过大的问题，四个边角的R角处理统一，组装时不会因为锐边造成安装人员划伤，也能避免框架边角磕碰造成的型材变形。

　　在实际设备搭建的选型过程中，2040型材常被用作设备框架的横向连接杆件，搭配同系列2020型材做竖向支撑时，连接位置可以采用标准角码直接固定，不需要额外做打孔攻丝处理，只要在对应槽道内预置T型螺母，就能快速完成连接锁紧，对于需要频繁调整结构位置的原型机开发场景来说，这种免加工的安装特性能大幅缩短样机迭代的周期。如果是用作线性导轨的安装基座，这款型材的安装基准面平面度控制在合理范围内，直接在型材端面的中心槽位打孔锁紧导轨，就能满足低速运动场景下的直线度要求，不需要额外加装研磨钢板做基准面，能有效降低整体设备的材料成本。

　　从安装边界的尺寸参数来看，这款型材的截面外轮廓尺寸严格控制在20mm×40mm的公差范围内，长度方向可以根据实际搭建需求任意裁切，裁切后的端面只要经过简单的去毛刺处理，就能直接安装端盖或者脚轮连接件。槽道中心到型材外壁的距离符合通用铝型材配件的安装尺寸，不管是安装钣金护板、亚克力门板，还是固定走线槽、传感器安装支架，都能找到对应的标准配件直接适配，不需要单独定制连接结构。在做框架整体受力校核的时候，这款型材单根1米长度的简支梁状态下，中部承受15kg静载时的扰度可以控制在1mm以内，完全能满足轻型设备的结构刚性要求，不会因为长期负载出现型材弯曲变形的问题。

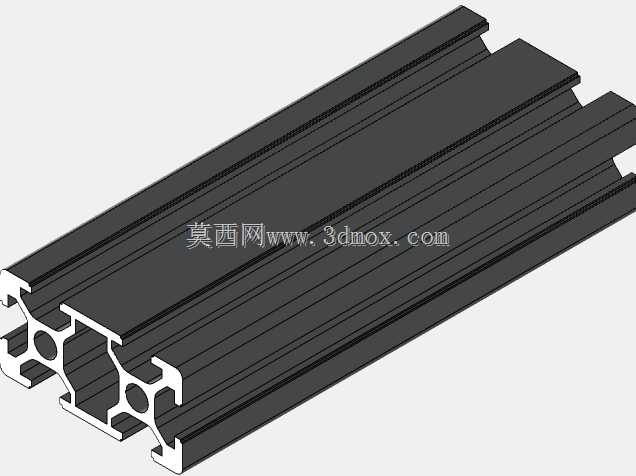

　　设计这类铝型材结构的三维模型时，重点要还原的是截面槽道的细节尺寸，包括槽口的宽度、内部卡位的凸起尺寸、中心空腔的壁厚、安装孔位的中心距这些关键参数，不能只做外轮廓的拉伸建模，否则导出的工程图无法直接用于加工校验，也没法在虚拟装配时验证配件的适配性。建模过程中要注意区分挤压方向的特征和后期加工的特征，型材本身的截面特征是沿长度方向统一的，所有的安装孔、铣削缺口都是后期二次加工的特征，建模时要单独做特征分组，方便后续调整加工位置。另外，型材的边角倒角、槽道内的工艺圆角这些细节也要准确还原，这些细节会影响后续做有限元分析时的应力集中计算结果，如果忽略这些圆角，仿真得出的应力值会比实际情况偏大，容易造成选型时的材料浪费。

　　在实际的生产线设备改造场景里，这款2040铝型材还常被用来做现有设备的附加支架，比如在原有输送线侧面加装传感器安装架、不合格品剔除导槽的支撑结构，因为它的重量轻，安装时不需要对原有设备的主体结构做额外的加固，只要用抱箍或者角码就能固定在原有型材框架上，改造施工的周期非常短，而且后期调整位置的时候只需要松开螺栓就能滑动调整，不需要重新打孔焊接，对于生产线的快速迭代调整非常友好。如果是做小型设备的安全护罩框架，用这款型材搭配透明亚克力板，整体结构轻便，拆卸方便，设备维护时只要拆下对应位置的护板就能操作内部结构，比焊接的钢制护罩灵活性高很多，同时铝型材本身的阳极氧化表面处理耐磨损、不易锈蚀，在车间生产环境下长期使用也不会出现表面锈迹脱落的问题，能保持设备外观的整洁度。
