0.56英寸直插式七段数码显示器件

　　做工业控制板卡、小型仪器面板的结构设计时，段码显示器件的选型和安装位预留是绕不开的细节，这款0.56英寸规格的七段显示器件，是目前低压工控、小型消费电子、通讯终端设备里应用占比极高的直插式显示元件。不同于大尺寸段码屏需要额外做遮光罩、缓冲垫的设计，这个尺寸的器件刚好适配多数手持设备、嵌入式终端的面板开孔需求，单颗器件的显示面宽度刚好匹配常规0.8英寸间距的面板字符排布，多颗联排使用时不需要额外调整字符间距，就能实现多位数字的连续显示，常见的温湿度显示终端、小型计数设备、通讯模块状态面板、电源参数显示屏里，都能见到同规格器件的应用。

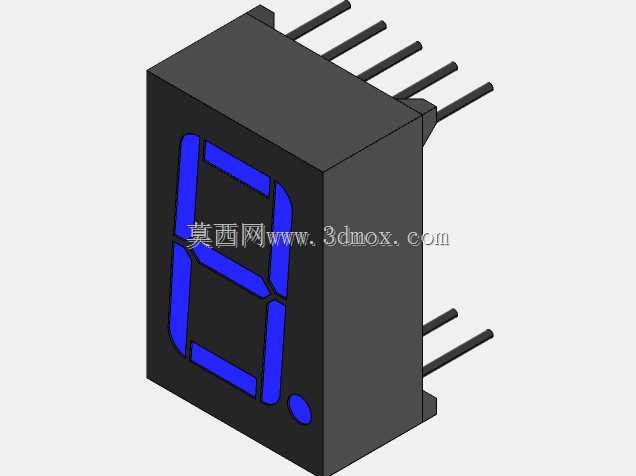

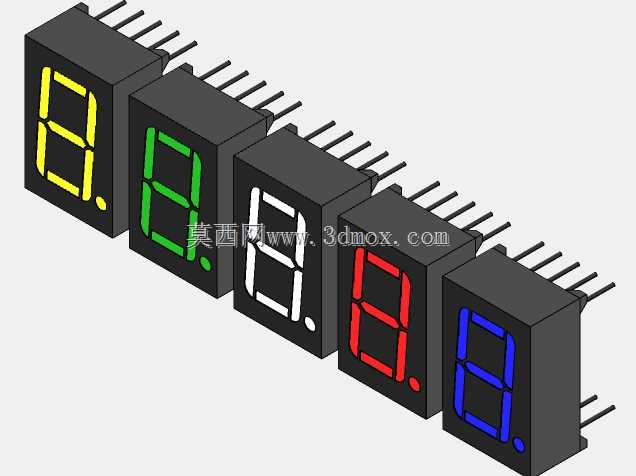

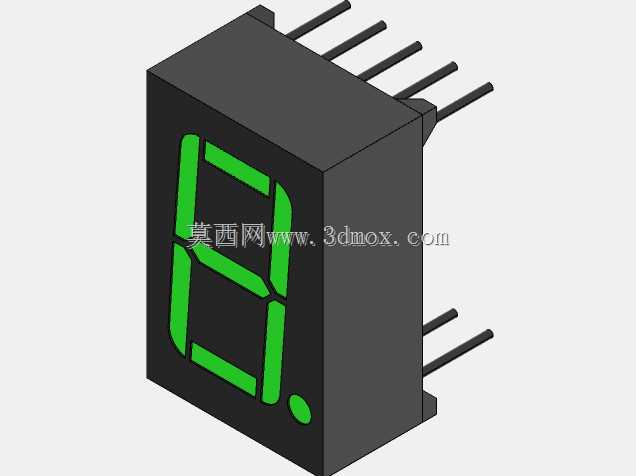

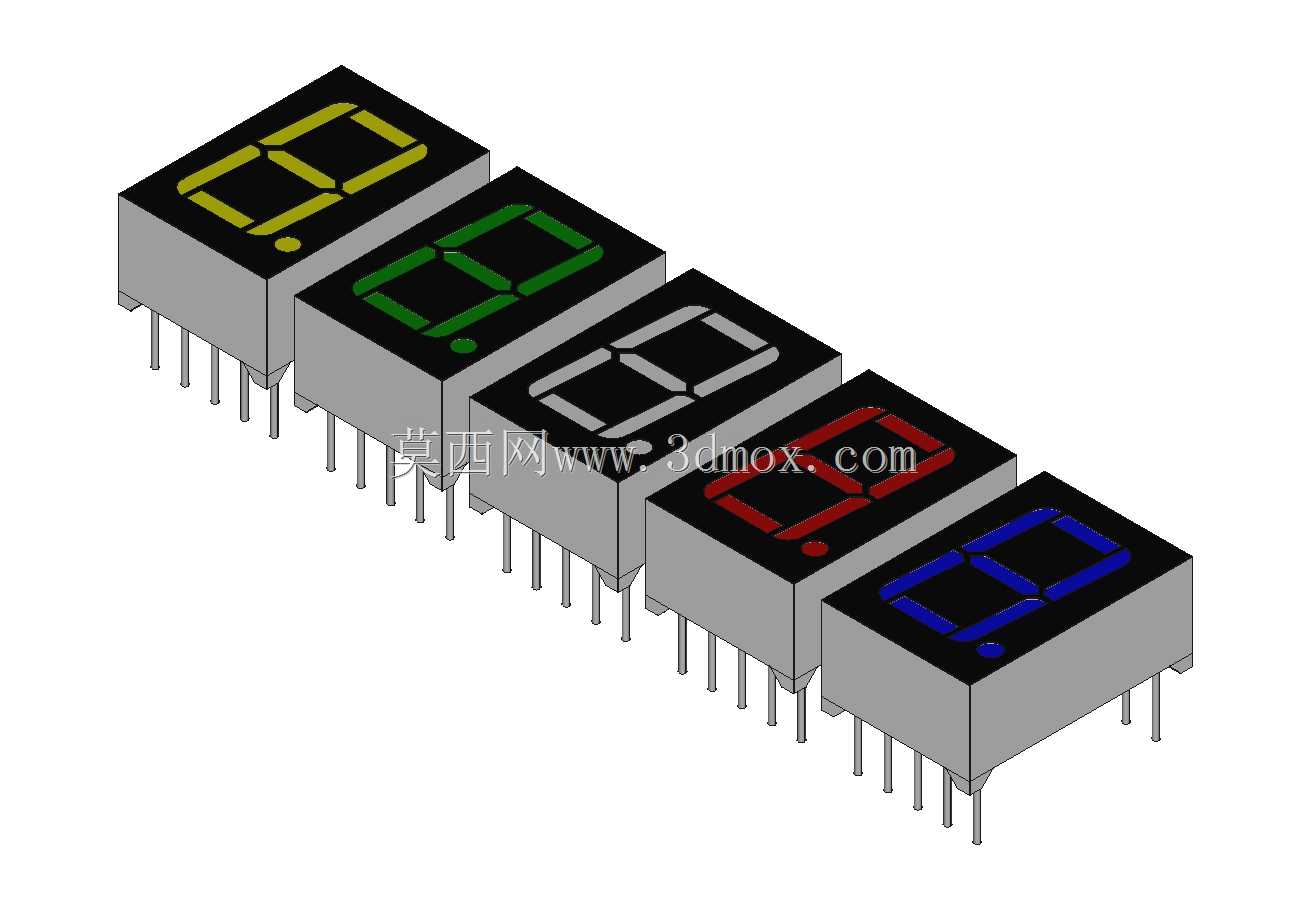

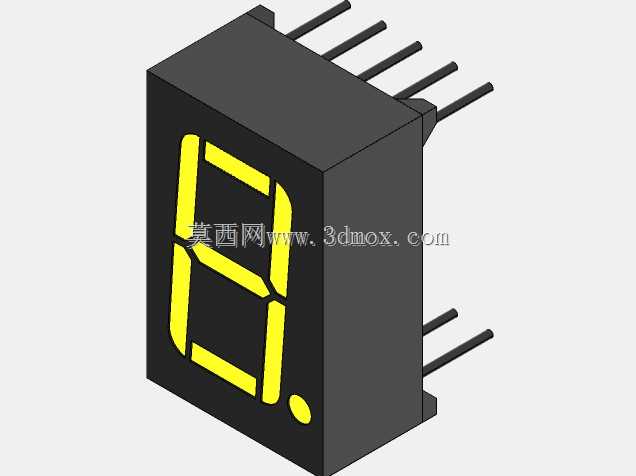

　　从功能特性上看，这款七段显示器件采用标准共阳/共阴引脚定义，单颗包含8个发光段（含右下角小数点段），可以实现0-9全数字以及部分简易字母的显示，覆盖多数工业场景下的数值显示需求，不需要复杂的驱动协议，直接通过通用IO口搭配段码驱动芯片就能点亮，对硬件设计的门槛要求极低，这也是它能在中低端设备里广泛普及的核心原因。不同发光颜色的器件可以适配不同的设备使用场景，比如常规设备状态显示用高对比度的红色，低功耗便携设备用绿色或蓝色，需要强光下可视的户外设备用黄色或白色，不需要额外调整安装结构就能直接替换，给BOM选型留出了足够的调整空间。

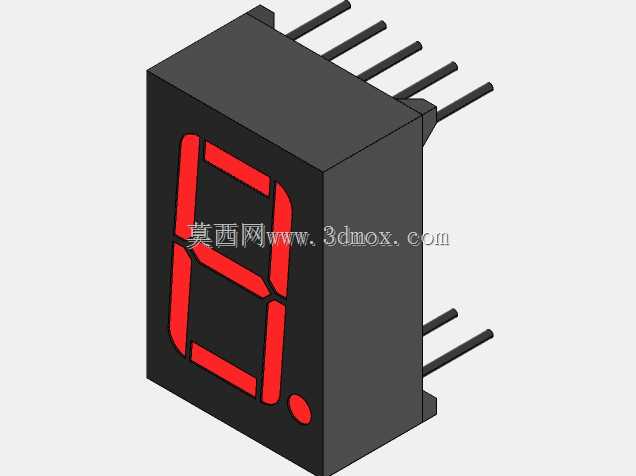

　　做三维建模的时候，首先要卡准的是安装边界尺寸：这款器件的引脚采用标准2.54mm间距直插排布，单颗器件的引脚分为上下两排，每排5个引脚，对应PCB上的开孔需要严格按照引脚直径0.5mm、焊盘外径1.2mm的参数预留，引脚伸出PCB背面的长度控制在2.0-2.5mm，刚好满足波峰焊的工艺要求，不会出现引脚过短虚焊、过长碰壳短路的问题。器件本体的高度要重点关注，显示面到引脚根部的尺寸是7.0mm，做面板设计时，PCB到面板内表面的间距要预留7.2-7.5mm，避免器件顶到面板内表面，同时面板上的显示开窗要比器件显示面单边大0.3mm，抵消PCB安装、焊接时的位置公差，防止显示面被面板遮挡。如果是多颗联排使用，相邻两颗器件的本体间距要控制在0.2mm以内，既不会出现安装时器件互相干涉，也能让显示的数字间距均匀，不会出现字符断档的视觉问题。

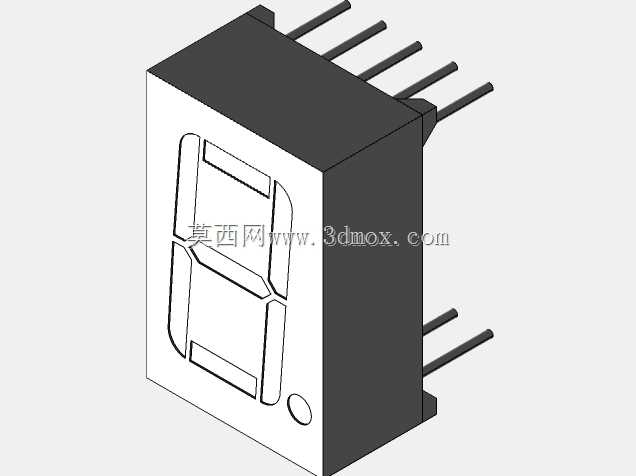

　　设计思路上，这类标准直插元件的建模不需要做过多的自定义调整，重点是还原真实器件的公差配合细节：器件本体的塑封外壳采用哑光黑色阻燃材质，建模时要把外壳的脱模斜度做出来，四个边角的R角控制在0.3mm，还原真实注塑件的工艺特征；发光段的表面要略高于塑封外壳0.1mm，模拟实际器件的环氧树脂灌封层凸起，不同颜色的发光段要对应设置半透明的材质属性，还原点亮时的光线漫射效果；引脚部分要做轻微的拔模斜度，引脚末端做0.1mm的倒角，模拟实际元件引脚的切脚工艺，避免建模时引脚过于尖锐不符合生产实际。另外要注意，器件的小数点位置统一在显示面的右下角，多颗联排时要保证所有器件的小数点方向一致，避免出现装配时元件插反的低级错误。

　　实际选型装配时，还要考虑器件的焊接耐温特性，这类直插元件的塑封外壳可以承受260℃、10秒以内的波峰焊温度，建模时不需要额外考虑隔热结构，但如果是做回流焊工艺的板卡，就要注意器件的耐温参数是否匹配，不过这个规格的七段显示器多数还是适配波峰焊工艺，对应双面板、单面板的通孔焊接场景。在做设备面板的透光设计时，如果不需要显示段直接外露，可以在面板开窗位置贴半透明的PC磨砂片，磨砂片厚度控制在0.5mm，距离器件显示面0.3mm，既能让显示的数字清晰可见，又能遮挡器件内部的结构细节，提升面板的整体美观度，这个安装间隙在建模时就要提前预留，避免后期装配时出现磨砂片压到显示面的问题。

　　很多新手工程师做这类元件建模时，容易忽略引脚的位置公差，把引脚的位置做的过于理想化，实际生产中直插元件的引脚会有±0.1mm的位置偏移，所以PCB封装的焊盘要适当做大0.2mm，对应的三维模型里引脚位置可以按照标称尺寸做，但要在装配说明里标注公差范围，避免结构设计时把引脚避让空间卡的过死，导致生产时元件插装困难。另外，器件的塑封外壳两侧没有固定柱，完全依靠引脚焊接固定在PCB上，所以如果是用在有振动的设备场景下，要在器件本体和PCB之间点少量红胶固定，建模时可以预留0.1mm的红胶间隙，不需要额外做固定结构，这也是这类通用显示元件的常规装配工艺。
