2.54mm间距直插双排排针连接器结构

　　在消费电子、工业控制板卡、通讯设备的板间互联场景中，排针是应用频次极高的板级连接元件，这款2.54mm间距直双排排针，是板对板、板对线连接方案里的通用选型，适配绝大多数常规通孔焊接的PCB设计需求。从实际使用场景来看，这类排针常被用在单片机开发板、工控IO扩展模块、通讯接口转接板、小型家电控制板上，承担信号传输与小功率供电的连接职能，相比单排排针，双排结构能在相同板长下提供翻倍的引脚数量，满足多信号并行传输的布线需求，2.54mm的标准间距也和通用面包板、杜邦线、排母座的孔位完全匹配，是电子结构设计里的通用互联标准件。

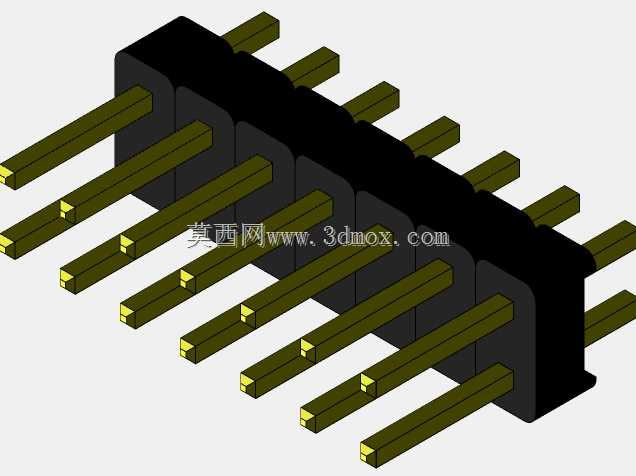

　　从功能特性上看，这款排针采用直插式设计，插针为黄铜基材，接触端做了规整的方柱成型，插入配套排母时能保证足够的接触面积，降低接触电阻，避免信号传输过程中的压降与干扰；插针表面做了镀金或镀锡处理，不同镀层适配不同的使用环境，镀锡款成本更低，适合常规室内无腐蚀的民用、工业场景，镀金款耐氧化能力更强，适合需要反复插拔、长期暴露在轻微潮湿环境的设备中。黑色的绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、插针偏移的问题，基座上的插针固定孔位做了精准的定位设计，插针压入后不会出现松脱、歪斜的情况，保证焊接时每个引脚都能准确对应PCB上的焊盘孔。

　　设计层面上，这款排针的引脚间距严格遵循2.54mm的行业通用标准，相邻插针中心距误差控制在0.05mm以内，双排插针的排距也符合通用双排排母的匹配尺寸，能够和市面上绝大多数同规格排母实现无阻碍插拔，插拔力控制在合理区间，既不会因为插拔力过小导致连接松脱、接触不良，也不会因为插拔力过大造成插拔困难、甚至掰坏PCB焊盘。插针的长度做了分段设计，穿过PCB焊接的引脚长度适配常规1.6mm板厚的PCB，露出焊盘的长度刚好满足焊锡浸润的需求，不会因为引脚过长造成焊接后相邻引脚短路，也不会因为引脚过短导致焊锡附着不足、焊接强度不够；插入排母的接触端长度也做了标准化设计，插入后接触段完全进入排母的接触弹片范围内，保证连接的可靠性。

　　安装边界方面，这款排针在PCB布局时需要预留足够的焊接与插拔空间，排针本体的宽度方向需要和周边元件保持至少1mm的间距，避免焊接时连锡，同时也给插拔操作留出手指或工具的操作空间；直插式的安装方式要求PCB上对应的焊盘为通孔设计，通孔直径比插针对角尺寸大0.2mm左右，既方便插针插入，也能保证焊锡能够顺着通孔充分浸润，形成可靠的焊点。在结构堆叠设计中，采用这类直排针连接两块PCB时，需要根据插针露出基座的长度计算两块板之间的堆叠高度，避免板间距离过小挤压排针基座，或者距离过大导致插针接触长度不足。另外，排针的绝缘基座上做了定位凸点设计，部分场景下可以和PCB上的定位孔配合，防止焊接前排针在PCB上移位，提升批量焊接时的良品率。

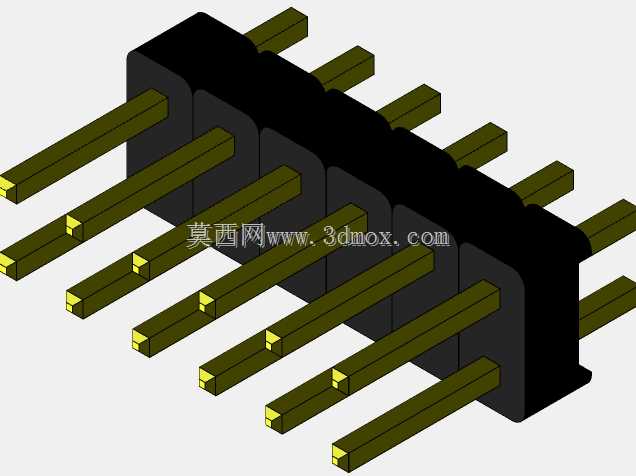

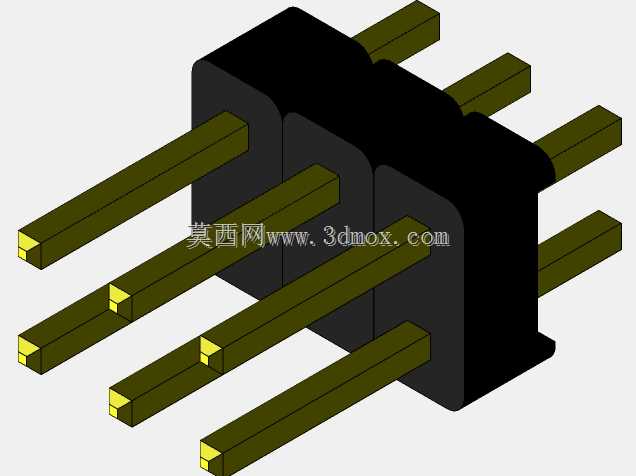

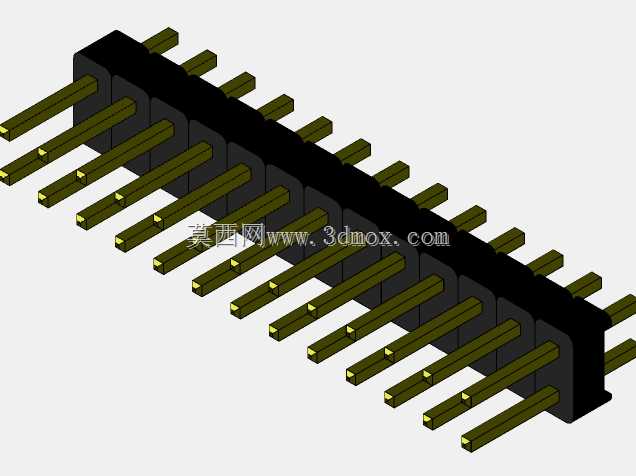

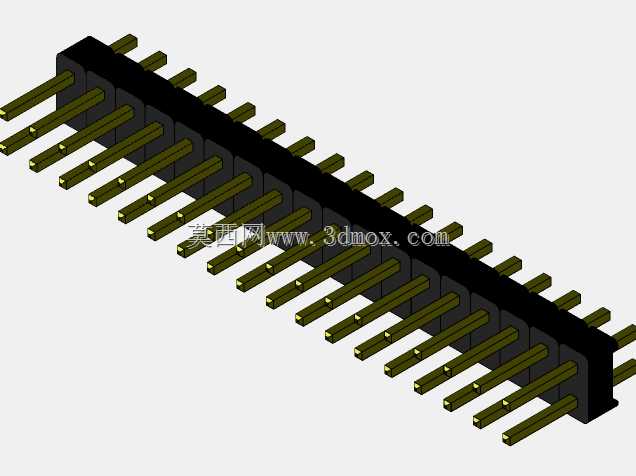

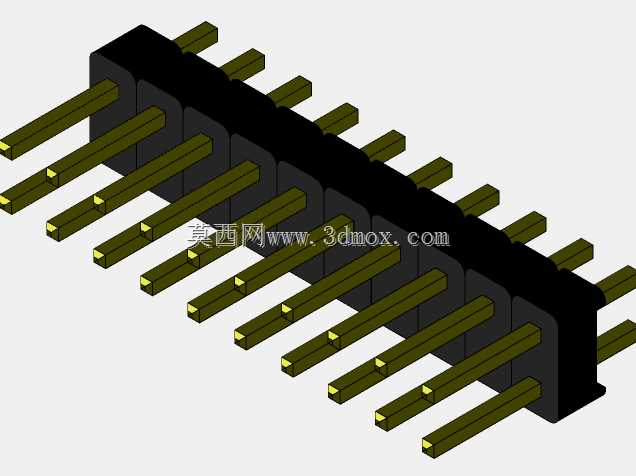

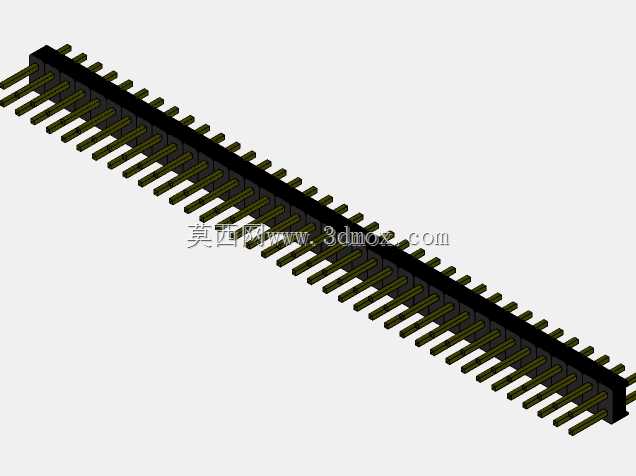

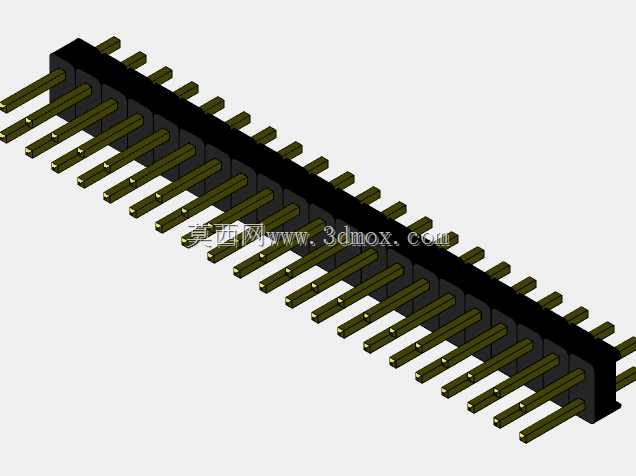

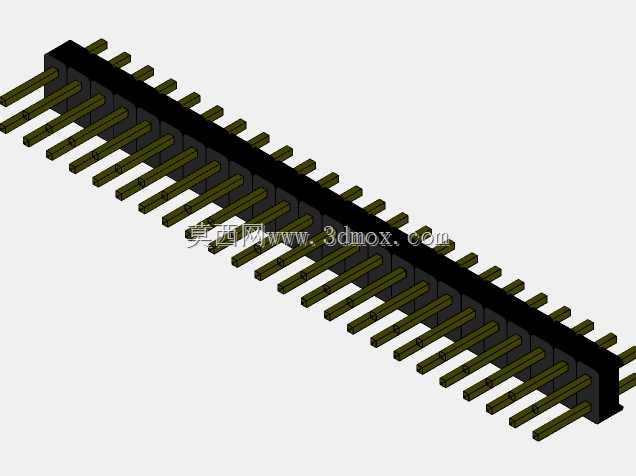

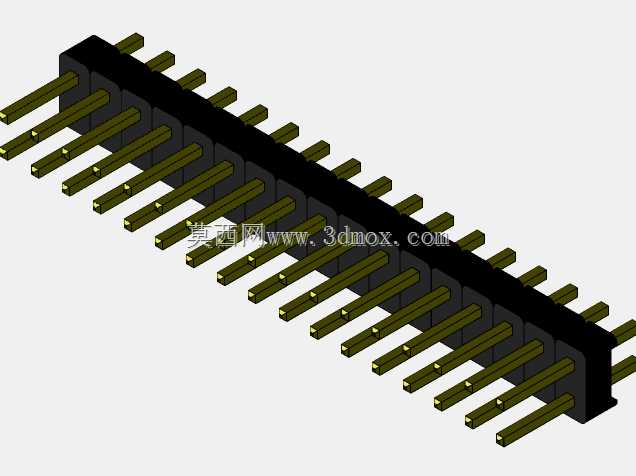

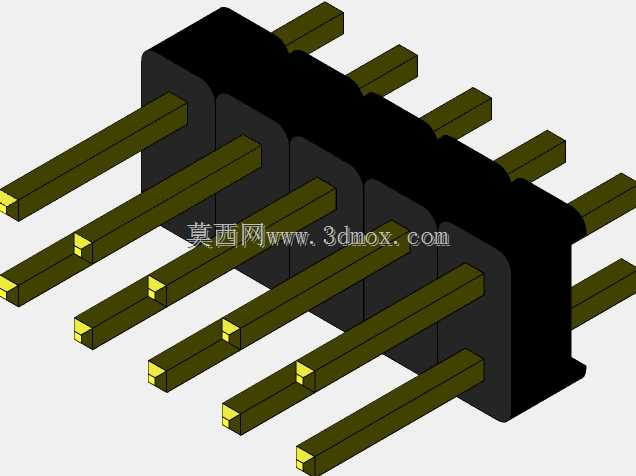

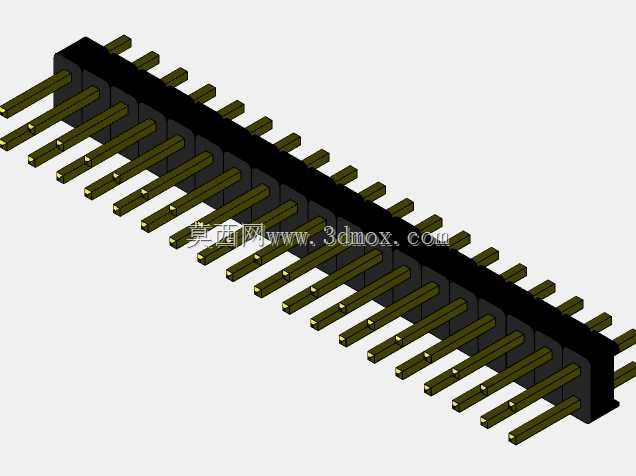

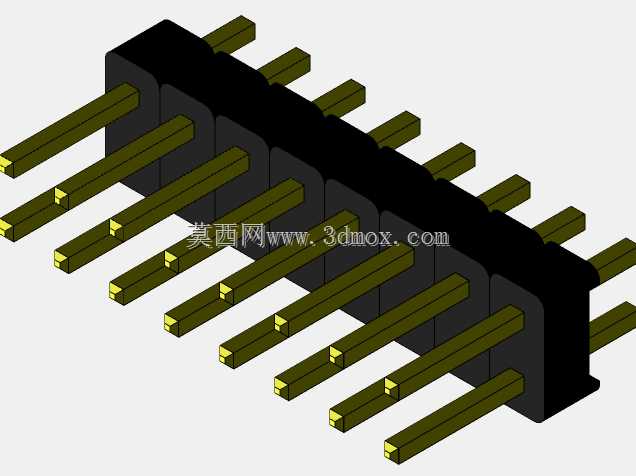

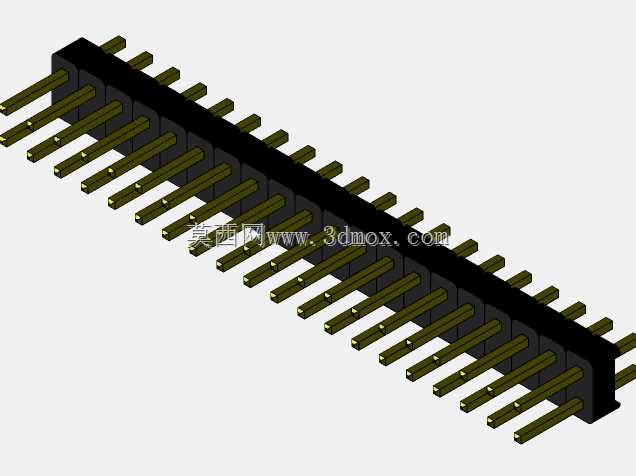

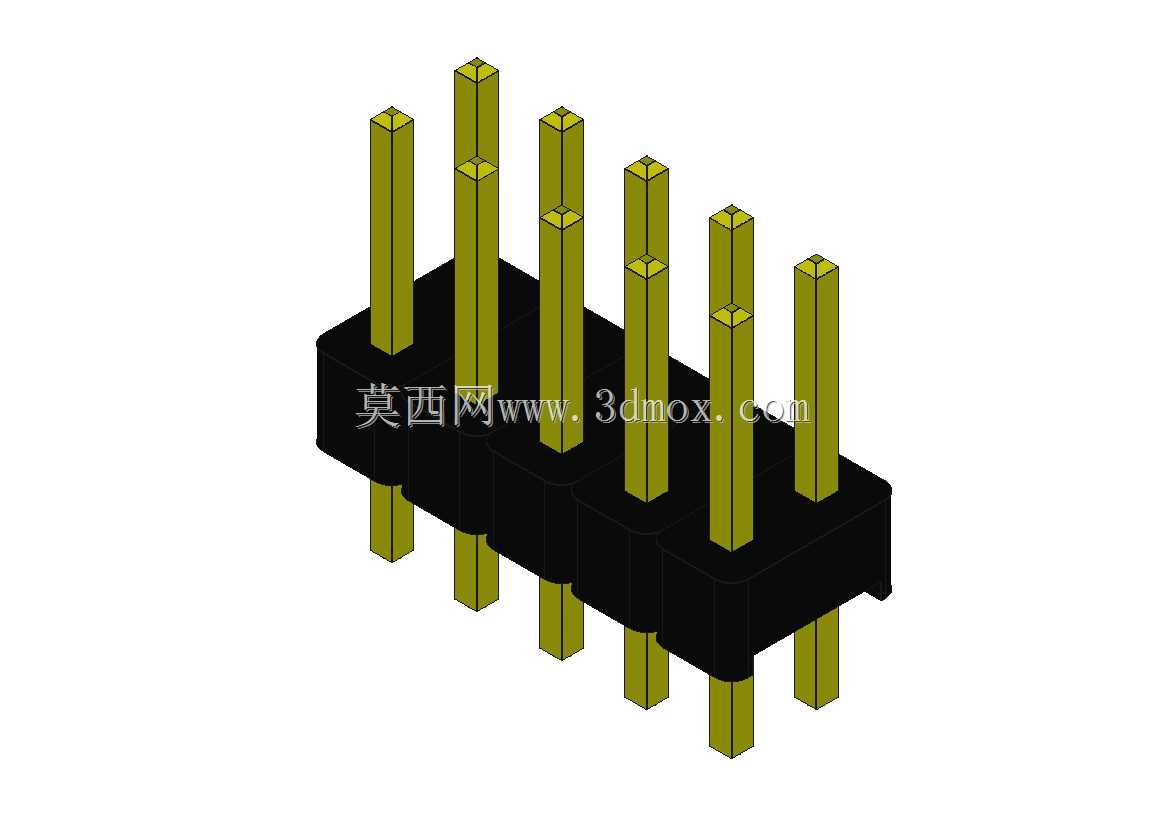

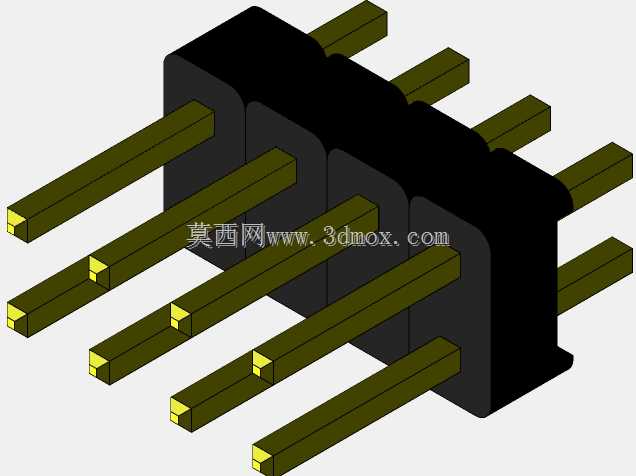

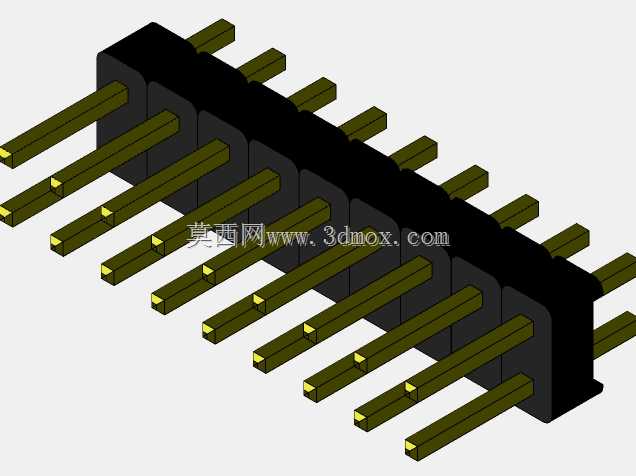

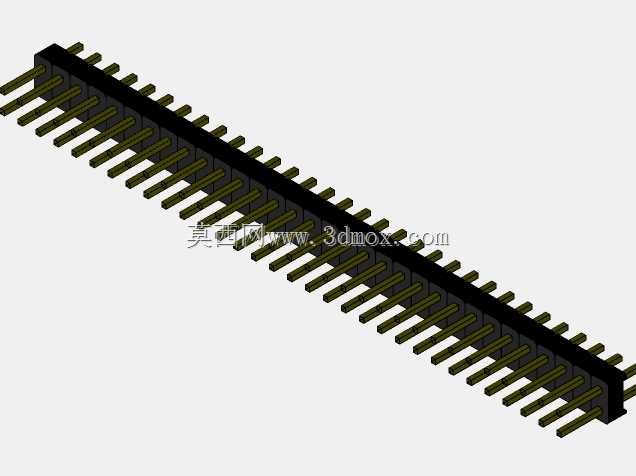

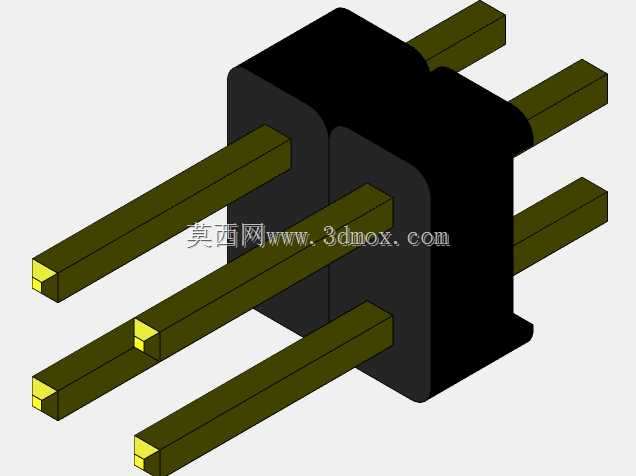

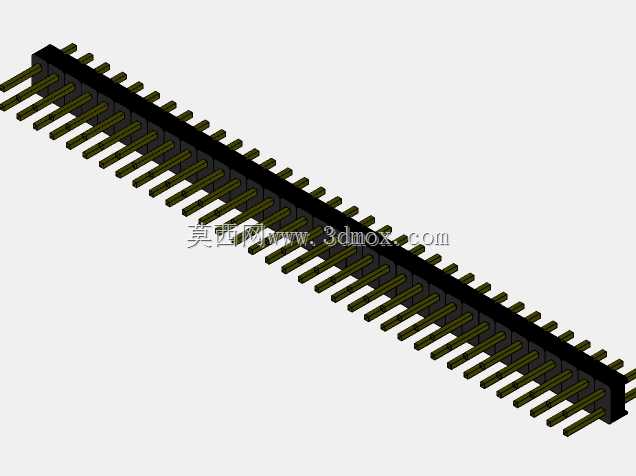

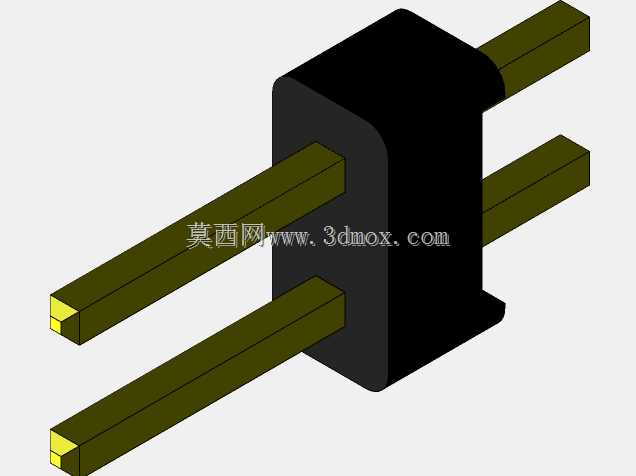

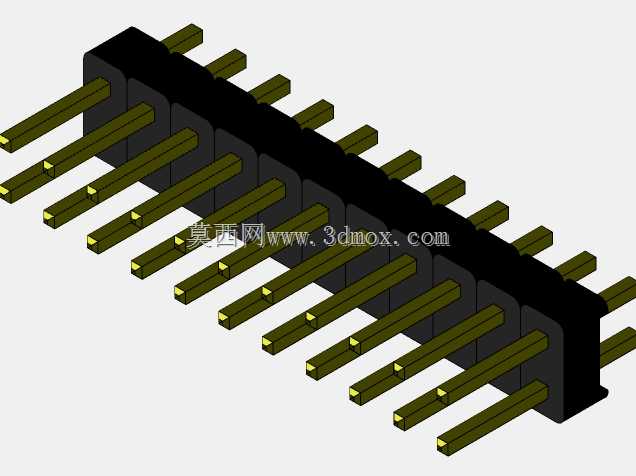

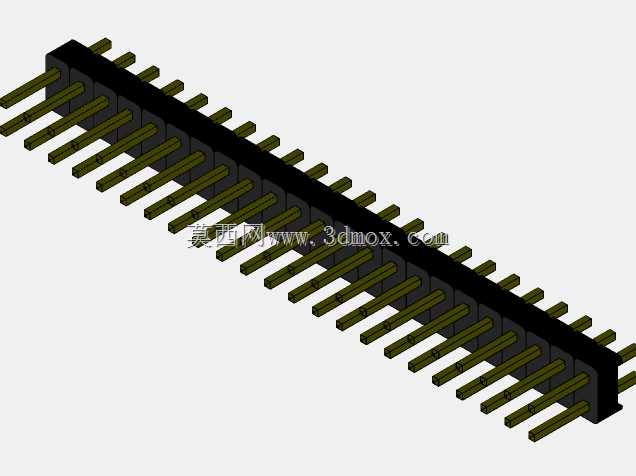

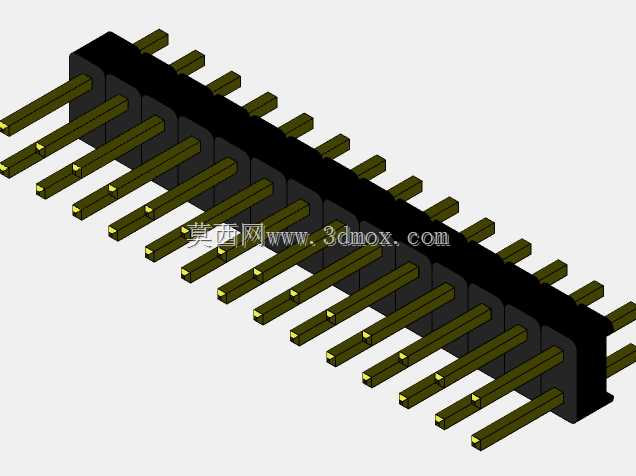

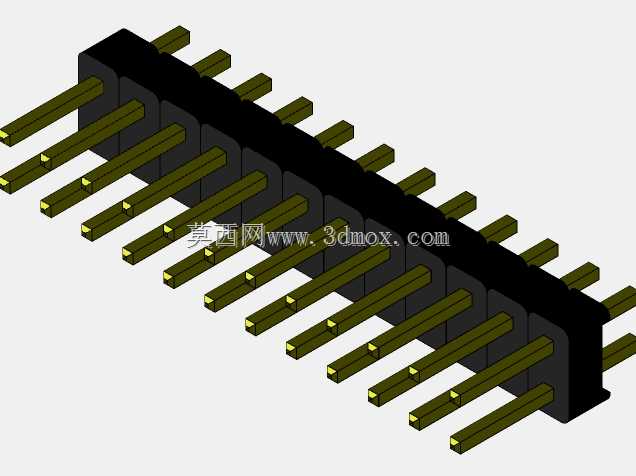

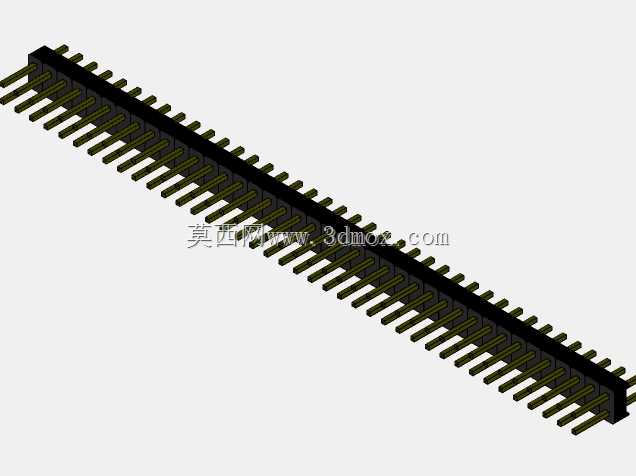

　　在实际选型应用中，这类2.54mm直双排排针的引脚数可以根据实际信号需求裁剪，模型中呈现的是6pin规格，实际使用时可以根据布线需求选择2pin到80pin不等的长度，也可以根据需求对插针进行折弯处理，做成弯针款式满足不同的板间安装角度需求，但直插款式是通用性最强、成本最低、结构可靠性最高的选型，在绝大多数不需要特殊安装角度的板卡设计中都会优先选用。相比其他间距的排针，2.54mm间距的排针机械强度更高，插针直径更粗，能够承受更大的电流，除了信号传输外，也可以承载小功率的电源传输，单pin可以通过1A左右的电流，满足多数低压控制板的供电需求。
