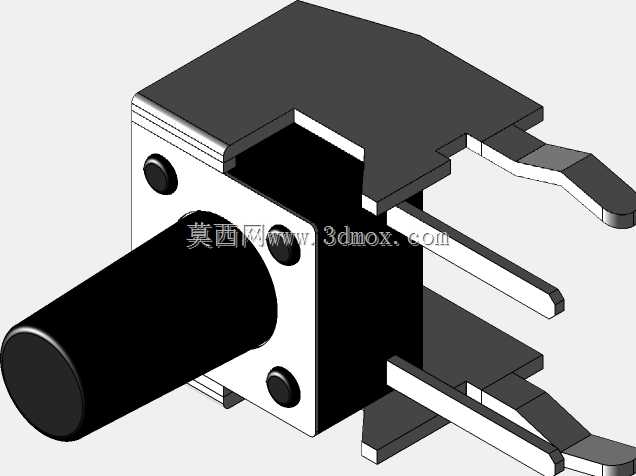

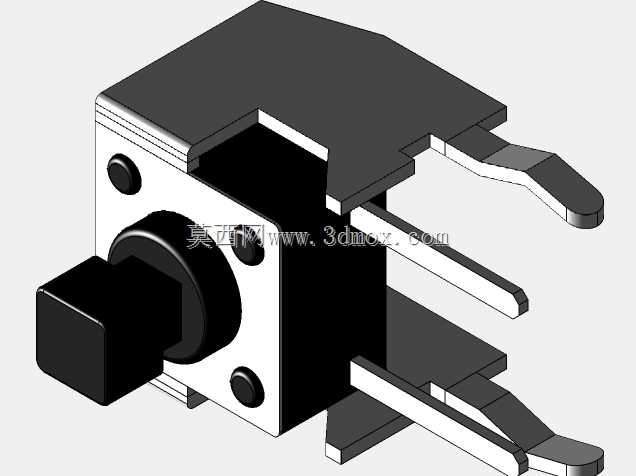

卧式侧插直角带支架轻触按键结构

　　这类侧装直角触觉开关，是消费电子、通讯终端、小型工控面板里用量极大的板载输入元件，和常规直插立式轻触开关的核心差异，在于安装方向与操作方向呈90度垂直，适配PCB板边缘侧装的布局需求，不需要额外做转接支架就能实现设备侧面按键的触发功能，在手持对讲机、便携通讯模块、小型路由器、工业手持终端的侧键设计中应用极广。从结构设计逻辑来看，这类开关采用卧式支架固定结构，金属支架引脚同时承担机械固定与电路导通的作用，两个长引脚为开关固定脚，穿过PCB对应安装孔后过波峰焊即可完成牢固固定，另外两个短引脚为开关回路导通脚，焊接后接入控制电路，触发时内部金属弹片形变实现回路通断，触发行程通常在0.2-0.5mm区间，触发压力根据应用场景可选100gf、

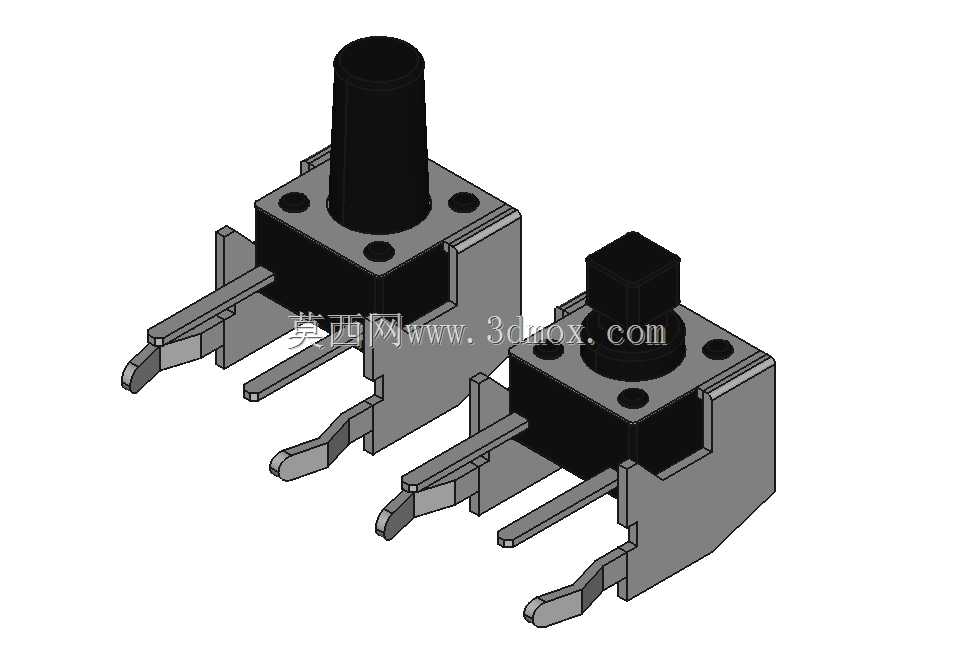

　　160gf、250gf等不同规格，适配不同的按键手感需求。外形尺寸上，这类6mm规格的直角轻触开关，本体基座长宽尺寸为6mm6mm，基座高度含按键柱总高根据选型不同有7mm、9mm、12mm等多个规格，安装时引脚伸出PCB背面的长度控制在1.2mm以内，不会占用PCB背面过多的元件布局空间，侧装时按键柱突出设备外壳侧壁的高度可根据外壳壁厚做适配，通常预留0.3-0.8mm的按键行程间隙，避免外壳按压时卡滞或者误触发。设计选型时需要重点关注几个边界条件：首先是安装孔位的公差匹配，PCB上固定脚的开孔尺寸通常设计为1.2mm1.8mm的长圆孔，预留0.1-0.15mm的装配公差，避免插件时引脚偏位无法插入；

　　其次是按键的操作力与设备外壳按键的预压匹配，如果外壳侧键是悬臂梁结构，需要核算悬臂的复位弹力，确保开关触发压力大于悬臂复位弹力的1.5倍以上，避免运输或者日常握持时出现误触发；另外要注意焊接温度的耐受边界，这类开关的基座通常采用耐高温PBT或者PA66材质，过波峰焊时峰值温度不能超过260摄氏度，单次高温接触时间控制在5秒以内，避免内部塑料基座受热变形导致弹片卡滞、按键失效。从实际使用场景来看，这类直角开关的寿命通常在10万次以上，能够满足消费类电子3-5年的正常使用需求，部分工业级规格的产品采用镀金触点，能够在高湿、高盐雾的通讯户外基站场景下使用，避免触点氧化导致的接触不良问题。建模时需要准确还原引脚的折弯角度与伸出长度，

　　尤其是固定脚的折弯R角，通常R角控制在0.3mm，和实际冲压引脚的成型工艺一致，避免建模时直角折弯导致实际生产中引脚应力集中断裂的问题；按键柱和基座的配合间隙需要预留0.1mm的活动量，还原实际开关的按键晃动量，在做整机结构干涉检查时，能够准确模拟按键按下过程中的运动边界，避免外壳和按键柱出现干涉。另外这类开关的支架采用镀锡铜材质，建模时可以还原金属支架的厚度，通常支架料厚为0.25mm，弹片厚度为0.05mm，内部结构不需要完全拆解建模，只要保证外部安装尺寸、引脚位置、按键行程的准确性，就能够满足PCB布局、整机结构干涉检查的设计需求，不需要过度还原内部微观结构，提升建模效率的同时保证工程实用性。在通讯类设备的结构设计中，这类侧装开关经常和侧部的硅胶按键、塑料键帽配合使用，建模时需要同步考虑键帽的导向结构，通常在外壳内壁设计2-3条导向筋，约束键帽的按压方向，避免键帽按压时偏位卡滞，导向筋和键帽的配合间隙控制在0.1-0.15mm，既保证按压顺畅，又不会出现过大的晃动量。
