直插式三位七段数码显示组件结构设计

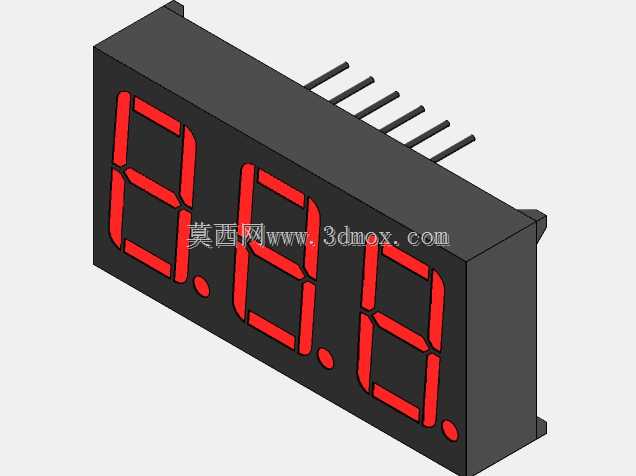

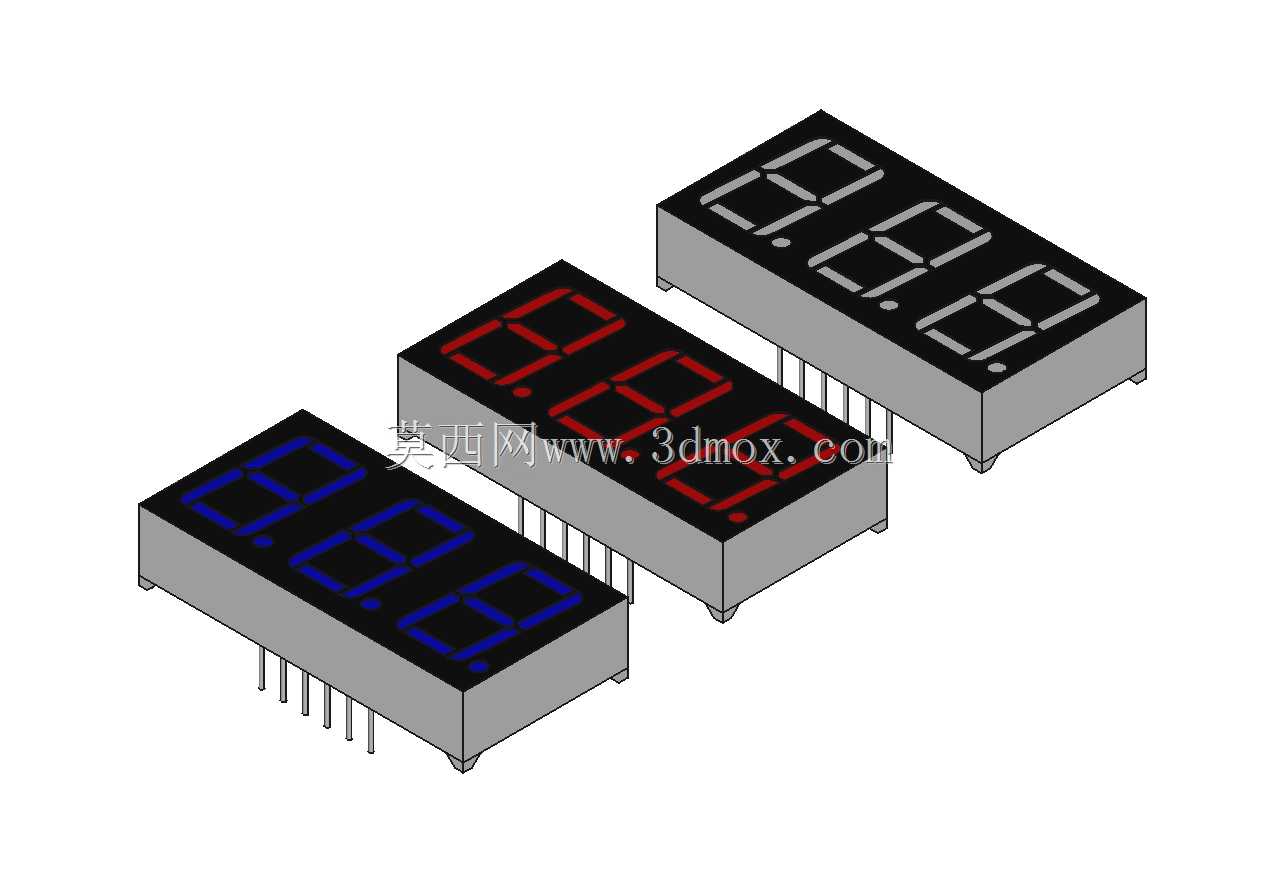

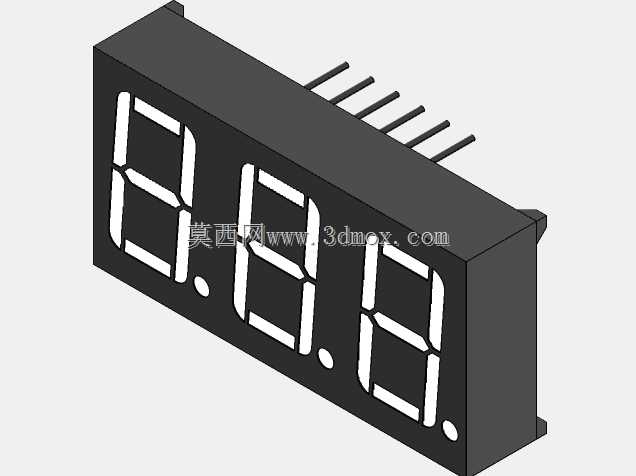

　　在工业控制终端、小型计数设备、家电控制面板、通讯接口状态指示单元的硬件开发环节，三位七段显示组件是应用频次极高的人机交互基础器件，这类器件不需要复杂的驱动协议，通过段码电平匹配即可实现数字与基础字符的显示输出，相比点阵屏、液晶模组具备成本低、响应快、可视角度大、低温环境下工作稳定的优势，尤其适合工况相对复杂、显示内容固定为数值类信息的设备场景。本次建模还原的直插式三位七段显示组件，覆盖了红、蓝、常规黑面无发光三种常见的外观状态，建模过程中完全参照直插封装数码管的实际生产尺寸做结构还原，首先确定的是外壳的注塑边界，这类数码管的外壳采用黑色遮光PP材质注塑成型，外壳的上表面做了三段独立的显示窗口沉台，每个窗口对应一位七段发光单元，

　　窗口边缘做了0.2mm的倒角处理，避免注塑生产时出现披锋，同时减少外部杂光对段码显示效果的干扰。引脚部分按照标准2.54mm排距做直插引脚建模，三位数码管的引脚分为公共端与段码控制端，引脚伸出外壳底部的长度控制在13mm，刚好适配常规1.6mm厚度PCB板的波峰焊工艺要求，引脚直径0.5mm，与PCB板上的安装孔保持0.2mm的装配间隙，既可以保证插件时的顺畅度，也能避免间隙过大导致焊接后引脚歪斜。建模时特意还原了段码的内部结构，每一段发光区域的尺寸做了等比例还原，段与段之间的遮光筋厚度0.3mm，避免相邻段码发光时出现串光问题，外壳内部的腔体预留了发光芯片绑定的空间，腔体深度2.1mm，

　　刚好容纳绑定好的PCB发光片与表面的扩散膜层，扩散膜的作用是让段码的发光更均匀，避免出现局部亮斑。从安装适配的角度看，这类三位七段显示组件的整体宽度控制在26mm，长度12mm，外壳高度8mm，安装时只需要在设备面板上开出对应尺寸的矩形窗口，将数码管从PCB板侧插入焊接后，显示面刚好与面板内侧贴合，不需要额外的固定结构，部分需要做防水处理的设备，还可以在数码管显示面与面板之间加装0.5mm厚度的透明硅胶垫，压紧后即可达到IP65的面板防护等级。实际选型应用中，这类三位数码管常被用在小型温控器的温度数值显示、计数器的计数结果显示、通讯模块的地址码显示、电源模块的电压电流数值显示场景，相比液晶屏，它的响应时间在毫秒级，

　　快速跳变的数值不会出现拖影问题，在-40℃到85℃的工作温度区间内都能正常点亮，不会出现液晶低温下冻结无法显示的问题。建模过程中对外壳的分模线做了还原，分模线位于外壳侧面高度的中间位置，符合注塑模具的开模逻辑，外壳底部的四个角做了0.3mm的圆角，避免插件时与PCB板上的丝印、周边贴片元件产生干涉，引脚的排列顺序完全参照行业通用的引脚定义做排布，硬件工程师在做PCB Layout时可以直接套用标准封装，不需要额外调整引脚映射关系。另外，建模时区分了不同发光颜色的显示面效果，红色发光段采用半透明红材质，蓝色发光段采用半透明蓝材质，未点亮的段码区域采用深灰色半透明材质，完全匹配实物点亮前后的视觉效果，结构工程师在做设备面板的装配校验时，可以直接将该模型导入装配体，验证显示窗口的位置是否对齐、数码管与周边元件的安全间隙是否足够，避免开模后出现显示位置偏移、元件干涉的问题。对于做电子设备结构设计的从业者来说，这类通用显示器件的精准建模可以大幅提升装配校验的效率，不需要每次项目都重新绘制数码管的封装模型，直接调用即可完成布局验证，同时模型还原的引脚长度、外壳尺寸参数完全符合行业通用规范，导出的通用格式可以直接导入各类三维建模软件中使用，适配不同的设计流程需求。
