导轨式带存储功能冲击继电器结构设计

　　在低压配电与工业控制回路的搭建过程中，这类带存储功能的导轨式冲击继电器，是实现脉冲信号触发、回路状态记忆保持的核心元件，常被应用在楼宇公共照明控制、小型设备启停逻辑回路、多点位触发的联锁控制场景中，区别于普通电磁继电器仅能随输入信号同步通断的特性，它可以在接收到单次脉冲触发信号后，自主切换触点通断状态并保持，无需持续给线圈供电，同时内置的存储模块可以在回路短暂掉电时记忆当前的触点状态，避免供电恢复后回路状态跳变引发的设备误动作，这一点在长距离多按钮控制的公共照明回路中优势尤为明显，现场施工时无需布置保持型按钮，仅用普通常开自复位按钮并联即可实现多点位的同一回路开关控制，大幅减少布线的线材用量与施工工时。

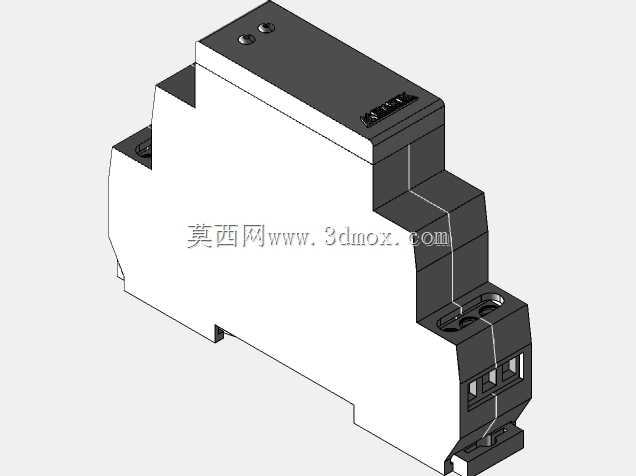

　　从结构设计层面来看，这款继电器采用标准DIN导轨安装的模块化壳体设计，整体外形遵循低压终端电器的通用模数规范，宽度适配常规终端配电箱的模数间隔，壳体上下两端设置的接线端子采用压线框结构，适配不同线径的软硬导线接入，端子旁预留的标识位可方便施工人员标注回路编号，减少后期运维的查线工作量。壳体上部设置的状态指示窗口，可以直观显示当前触点的通断状态，无需额外万用表测量即可快速判断设备工作状态，壳体侧面的拼接卡槽可以和同模数的断路器、隔离开关、端子排等元件紧密拼接，安装后整体排布整齐，不会出现相邻元件干涉的问题。

　　建模过程中需要重点关注几个安装边界的细节：首先是导轨卡扣的尺寸公差，要确保卡扣既能顺畅卡入35mm标准DIN导轨，又不会因为间隙过大导致安装后元件晃动，卡扣的弹性臂厚度要兼顾安装时的插拔力度与长期使用的抗疲劳性能，避免多次拆装后卡扣断裂失效。其次是接线端子的爬电距离与电气间隙，不同电位的带电部件之间要满足低压电器的安全规范要求，壳体内部的筋位设计既要实现内部线圈、存储电路板、触点组件的精准定位，又要起到隔弧作用，避免触点分断时产生的电弧窜入相邻回路引发短路。

　　内部功能结构的排布上，存储电路模块与电磁驱动机构做了分层布局，上层为触点与电磁驱动部分，下层布置存储电路板，通过插针实现电气连接，这种布局可以减少触点分断时的电弧对存储电路的电磁干扰，同时也方便生产过程中的组装与后期故障检修。壳体表面的散热槽设计并非通槽，而是采用半通透的格栅结构，既可以保证内部元件工作时的热量散出，又能阻挡外界的灰尘、金属碎屑落入壳体内部造成短路，适配工业现场、配电井等相对复杂的使用环境。

　　在实际选型应用时，需要注意这款继电器的触点负载参数要匹配被控回路的电流等级，不可直接驱动大功率负载，大电流回路需要搭配交流接触器扩展容量，同时其存储模块的掉电记忆时长要满足现场的供电波动场景需求，常规工况下的短时晃电不会造成状态丢失，但若长时间断电后恢复供电，其初始状态的设置也要符合现场的安全逻辑要求，避免设备自启动引发安全隐患。建模时还原的所有安装尺寸，都可以直接用于配电箱的布局排布设计，提前模拟元件之间的接线空间、操作间隙，避免现场安装时出现元件干涉、接线工具无法操作的问题，提升配电柜体设计的准确率，减少现场施工的整改工作量。
