导轨式模拟开启延迟计时继电器结构

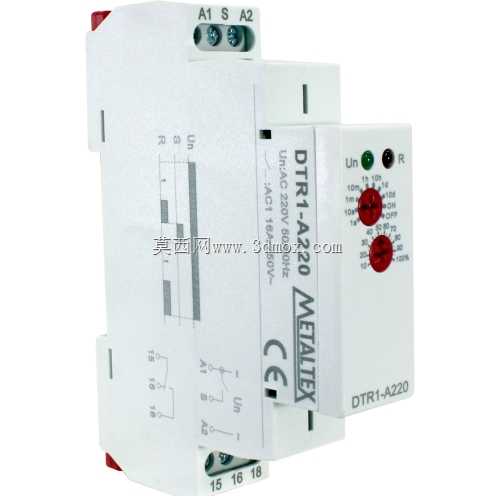

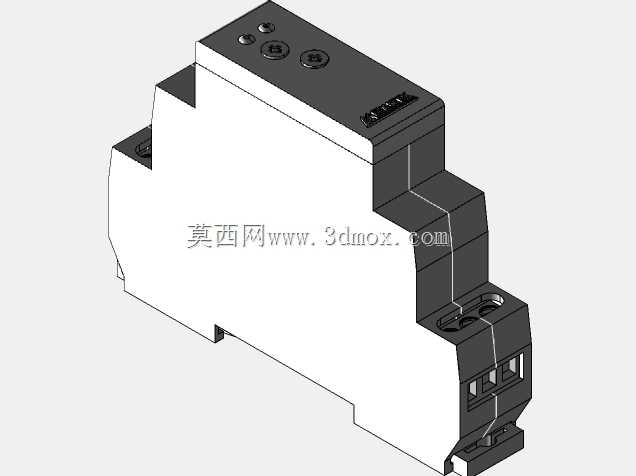

　　在低压配电与工业控制回路的时序控制场景里，这类模拟开启延迟计时元件的应用覆盖了绝大多数需要上电后延时接通负载的工况，从风机水泵的星三角启动延时切换，到照明回路的分批上电缓冲，再到自动化产线的动作时序联锁，都能见到同结构产品的身影。做这类元件的三维建模时，首先要卡准的是DIN标准导轨的安装边界，这部分直接决定了元件能不能顺利卡进成套柜的导轨槽里——导轨卡槽的卡扣弧度、卡接行程、脱扣按压位的尺寸都要和实际导轨的35mm标准规格匹配，不能出现建模时看着贴合，实际装配卡不进去或者卡紧后松旷的问题。从功能逻辑上看，这类模拟式延迟计时元件和数字式计时元件的核心差异，在于其延时调节是通过顶部的电位器旋钮实现，没有数码显示模块，

　　靠旋钮旁的刻度标识对应延时区间，结构上比数字式更简单，抗干扰能力也更强，适合在电磁环境复杂的车间配电场景使用。建模时要注意顶部调节旋钮的阻尼结构预留，旋钮和上盖的配合间隙要控制在合理范围，既不能间隙过大进灰，也不能间隙过小导致旋钮转动卡滞，旋钮表面的防滑滚花结构也要还原，方便现场运维人员用手或者一字螺丝刀微调延时参数。外形尺寸上，这类元件采用标准模数化设计，宽度对应1个标准模数单元，在成套柜的排布里可以和断路器、熔断器、隔离开关等其他模数化元件并排安装，不会占用额外的柜内空间，建模时要严格对齐模数化尺寸的边界，保证并排安装时元件之间没有干涉，接线端子的位置也要和同模数元件的端子高度对齐，方便柜内的走线槽布线。

　　接线端子部分的结构是建模的重点，每个端子的压线螺丝行程、压线框的开合范围、接线孔的直径都要匹配常用的1.5-4平方毫米多股铜芯线的压接需求，端子和本体之间的隔筋结构要做足够的厚度，避免不同相位的接线之间出现爬电距离不足的问题，端子上方的标识位要预留平整的平面，方便打印或者粘贴回路编号标识。本体的上下盖配合结构采用卡扣加定位筋的设计，建模时要还原定位筋的导向角度，保证装配时上下盖可以顺利滑入卡紧，不需要额外打胶或者过多螺丝固定，方便后期内部元件的检修更换。侧面的散热槽结构不能省略，虽然这类计时元件的自身功耗很低，但长时间带电工作时内部的阻容元件会产生少量热量，散热槽的存在可以让柜内的空气流通带走热量，避免元件内部温度过高影响延时精度。

　　从实际选型的角度看，这类模拟式开启延迟元件的延时范围覆盖几秒到几十分钟的常用区间，不需要额外的编程设置，接线方式和普通中间继电器一致，对于现场运维人员来说学习成本很低，不需要掌握数字式元件的参数设置方法，只需要旋转旋钮到对应的刻度位置就能完成延时参数的调整。建模过程中还要注意元件表面的分模线位置，实际注塑生产时上下盖的分模线在本体侧面的中间位置，建模时不要把分模线做的过于突兀，要符合实际注塑件的工艺特征，顶部的品牌标识区域要预留平整的凹面，方便后续丝印品牌型号和参数信息。安装卡扣的弹簧结构要在模型里预留对应的装配空间，虽然三维模型不需要还原弹簧的实体结构，但卡扣的活动行程要和实际弹簧的伸缩量匹配，保证卡扣在卡入导轨和脱出导轨时的活动范围足够，不会出现结构干涉。另外，元件本体的材质是阻燃工程塑料，建模时的壁厚要均匀，控制在2mm左右的常规壁厚，避免出现壁厚突变导致注塑时产生缩痕或者翘曲，内部的电路板安装位要预留定位柱，定位柱的高度和直径要匹配标准PCB的安装孔尺寸，方便内部电路板的固定。在做整个元件的装配校验时，要模拟实际柜内的安装场景，把元件和相邻的断路器、接线端子排放在一起做干涉检查，确认接线时的手部操作空间足够，不会因为相邻元件的遮挡导致螺丝刀无法伸到压线螺丝的位置，顶部的调节旋钮也要预留足够的操作空间，方便在柜内带电状态下微调延时参数，不需要拆卸相邻元件。
