这款小型变频驱动装置,主要面向小型工业设备、输送线单体驱动、实验台动力调控这类对安装空间有严格限制的场景做适配,区别于大功率柜体式变频单元,它的整体结构走紧凑化嵌入式安装路线,所有操作与显示元件全部集中在正面面板区域,背部主体为散热壳体结构,不需要额外占用柜体正面的多余操作空间。从实际使用场景来看,这类小功率变频单元常被用在小型传送带的单段调速、实验室搅拌设备的转速调控、小型风机泵类的流量调节场景里,不需要复杂的柜体集成,直接嵌入设备操作面板或者小型电控箱的预留开孔位就能完成安装,接线端子全部布置在壳体侧部与背部,正面只保留人机交互的必要元件,避免现场操作时误碰接线部位引发故障。
从功能布局的设计思路来看,正面区域最上方预留了数码显示窗口的安装位,用来实时输出当前运行频率、电流参数、故障代码这类运行信息,显示窗口下方排布了多枚实体操作按键,分别对应参数设置、运行启停、方向切换、数值调整这类常用操作,按键下方设置了三个状态调节旋钮?不对,是三个参数微调电位器的安装位?不,仔细看结构,正面下部的三个圆形开孔是参数调节电位器的安装位,最下方的带刻度旋钮是频率给定电位器,操作人员不需要进入深层参数菜单,直接旋转旋钮就能快速调整输出频率,适配现场快速调试的需求。面板最下方还预留了状态指示灯的开孔,用来直观显示电源、运行、故障这类核心状态,现场巡检人员隔着一定距离就能判断设备运行状态,不需要凑近查看显示屏数值。
壳体部分的设计完全围绕散热与安装强度做考量,主体采用拉伸铝壳或者阻燃注塑壳体的结构形式,壳体上下与侧部都开了阵列式通风散热槽,小功率工况下依靠自然对流就能带走功率元件产生的热量,不需要额外加装散热风扇,既降低了设备运行噪音,也减少了风扇积灰引发的故障点。壳体的安装边界完全遵循常规嵌入式仪表的开孔尺寸规范,面板部分的外延尺寸比壳体主体稍大,安装时嵌入电控箱开孔后,面板外延能直接压住开孔边缘,配合背部的安装卡扣或者固定压片,就能快速完成固定,不需要额外做复杂的安装支架,适配现有小型电控箱的通用开孔规格,替换同尺寸的旧款温控、计时类仪表时不需要重新扩孔或者改孔,降低现场改造的工作量。
从结构细节来看,面板与壳体之间做了卡扣加密封胶条的配合结构,能达到常规工业场景的防尘要求,避免车间内的粉尘、少量飞溅的冷却液进入壳体内部腐蚀电路板。背部的接线端子区域做了分区设计,强电动力线与弱电控制线的接线位分开排布,避免接线时强弱电混接引发的信号干扰,同时每个接线位旁边都预留了标识丝印的平面,生产组装时可以直接丝印端子定义,现场接线时不需要反复查阅说明书就能完成接线。侧面的散热槽采用斜向开孔的设计,既保证通风面积,又能避免垂直落灰直接通过散热槽进入壳体内部,适配多粉尘的车间使用场景。

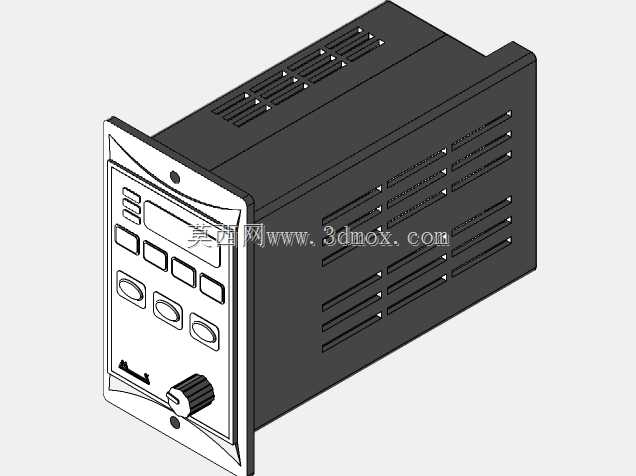

在建模还原的过程中,所有安装孔位、按键位置、旋钮的配合间隙都按照实际工业元件的通用公差做了预留,面板上的每个元件安装位都对应市面上通用的标准尺寸数码管、按键、电位器型号,结构设计人员拿到模型后可以直接调整细节适配自己的选型元件,不需要重新从零开始搭建整体轮廓。壳体的壁厚、加强筋的位置都做了符合注塑或者铝拉伸工艺的设计,不会出现壁厚不均导致的生产变形问题,散热槽的宽度、间距也符合钣金或者注塑加工的最小工艺要求,不需要做额外的工艺修改就能直接导出工程图用于生产参考。对于做小型设备电控集成的设计人员来说,这个模型可以直接导入设备整体装配里,用来核对面板开孔尺寸、操作空间预留是否合理,避免出现安装后旋钮、按键被周边结构件干涉,或者面板开门时碰到变频单元的问题。
