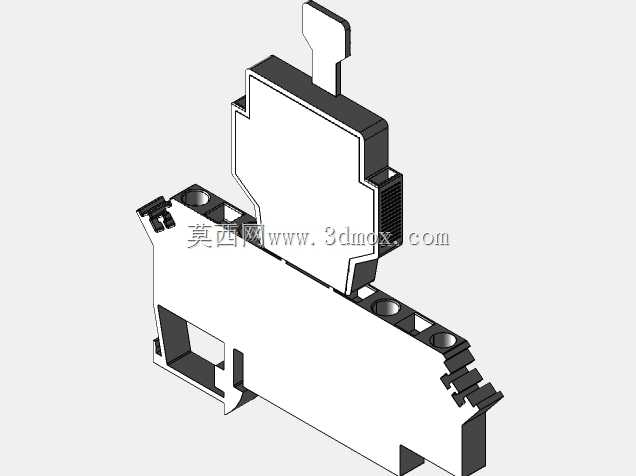

带5x20mm定影器支架的弹簧接线端子结构

　　在通讯终端配套电气连接部件的设计场景中，这类集成定影器安装支架的弹簧接线板，主要承担小型通讯设备内部线路接驳、定影组件定位固定的双重作用，常见于小型传真、打印类通讯终端的内部电控回路中，是设备内部实现导线快速压接、功能模块稳固安装的关键结构件。从实际使用场景来看，这类接线板需要同时满足电气连接的可靠性要求与机械安装的定位精度要求，既要保证多组导线接入后接触电阻稳定、抗振动松脱能力达标，也要为5x20mm规格的定影器提供精准的安装限位，避免设备运行过程中定影组件移位导致的功能失效。

　　设计过程中首先要明确安装边界，适配的定影器截面尺寸为5x20mm，因此支架的卡槽内空尺寸需要预留合理的装配公差，单边间隙控制在0.1-0.15mm区间，既保证定影器可以顺畅推入安装位，又不会出现横向窜动。接线端的弹簧压接结构采用了直插式弹簧夹持设计，无需螺丝锁紧，导线剥线后直接插入接线孔即可完成可靠连接，这种结构相比传统螺丝端子，装配效率提升40%以上，同时在设备长期运行受振动影响时，弹簧的持续预紧力可以避免导线松脱，接触稳定性更优。

　　整体结构采用一体化注塑成型加金属嵌件的设计思路，主体基座选用阻燃级工程塑料，满足电气部件的阻燃等级要求，同时具备足够的结构强度支撑定影器的安装重量。支架部分与接线基座为一体式结构，省去了额外的支架装配工序，减少了整体部件的零件数量，降低供应链管理成本与装配复杂度。接线端的金属弹簧片采用锡青铜材质冲压成型，表面做镀镍处理，兼顾导电性能与抗氧化能力，弹簧片的弯折角度经过反复校核，保证导线插入时的插拔力处于合理区间，既不会因为插拔力过大导致装配困难，也不会因为夹持力不足导致导线拉脱。

　　从安装适配性来看，接线板底部设置了对应的卡扣结构，可以直接卡接在设备内部的DIN安装导轨上，也可以通过预留的螺丝孔进行螺丝固定，适配不同的设备内部安装空间。接线孔的排布采用等间距设计，孔位间距符合低压电气接线的安全间距要求，相邻接线端之间设置了绝缘隔筋，避免导线裸露部分意外接触造成短路风险。定影器支架的定位凸台与卡槽做了导向倒角处理，定影器装配时可以顺着倒角滑入安装位，降低生产线装配的对位难度，提升装配良率。

　　在结构强度校核方面，支架部分的壁厚做了差异化设计，受力较大的卡扣位置壁厚加厚至1.8mm，非受力区域壁厚控制在1.2mm，在保证整体结构强度的前提下尽可能减少材料用量，控制部件重量与生产成本。弹簧压接结构的解锁位置设置在接线板正面，使用专用小工具按压解锁片即可快速拔出导线，方便设备后期维护时的线路调整与部件更换，无需整体拆卸接线板即可完成操作。整个部件的外形轮廓做了圆角处理，避免生产装配过程中尖锐边角划伤操作人员，也避免装配时刮伤设备内部的其他导线与部件。

　　实际应用中，这类接线板需要通过对应的耐温测试、振动测试与导通测试，定影器工作时会产生一定的温升，因此基座材料需要耐受105℃的长期工作温度，不会出现软化变形的情况。弹簧片的接触压力需要满足长期使用后压力衰减率不超过10%的要求，保证设备全生命周期内的电气连接可靠性。接线端的载流能力匹配对应规格定影器的工作电流，不会出现过载发热的情况，整体结构的设计完全围绕通讯终端内部的实际使用需求展开，兼顾装配效率、使用可靠性与维护便捷性，是小型通讯设备电控连接部分的典型优化结构。
