导轨式安装模拟计时器结构设计

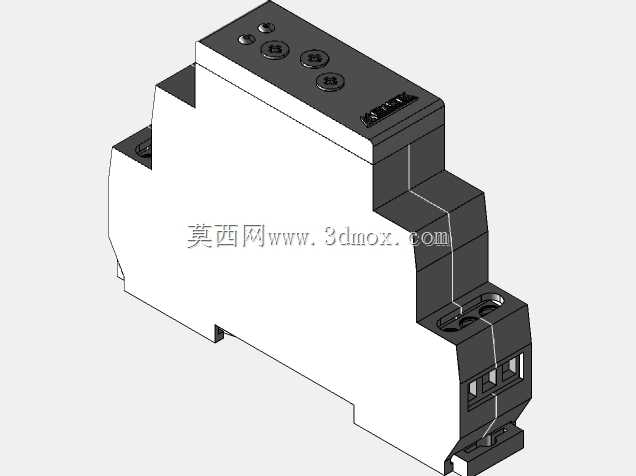

　　这款模拟计时器采用标准DIN导轨安装结构设计，整体外形适配常规电气柜内的元件排布空间，壳体采用上下分件的卡扣式装配结构，上部操作区域预留三个调节旋钮安装位与状态标识刻印区域，下部为标准导轨卡合结构，无需额外固定件即可快速卡装在35mm标准电气导轨上，安装后与相邻导轨元件的间隙预留符合电气柜布线的安全距离要求，接线端子设置在元件上下两端，适配常规硬线与冷压端子的接入操作，接线空间预留充足，不会出现多股线接入后端子盖无法闭合的问题。

　　从实际应用场景来看，这类模拟计时器多用于工业自动化控制回路、小型设备的时序控制场景，比如小型输送线的延时启停、照明回路的定时通断、小型加工设备的工序延时切换，相较于数字式计时器，模拟式的电位计调节方式更适合现场快速调整计时参数，操作人员无需翻阅说明书切换参数档位，直接旋转旋钮即可完成计时范围的调整，顶部的刻度标识直接对应延时区间，现场调试的直观性更强，适合对参数调整便捷性要求较高、无需高精度数字计时的常规工业控制场景。

　　产品的功能设计围绕模拟计时的核心需求展开，内部电路模块的安装空间在壳体设计时做了分区预留，高压接线区域与低压调节区域做了物理隔断，避免接线时线头误入调节区域造成短路风险，上部的调节旋钮采用防滑齿结构，戴劳保手套操作时也能精准转动调整，不会出现打滑问题，旋钮的阻尼感做了适配设计，调整到位后不会因为设备运行的振动出现参数偏移，状态指示窗口设置在壳体上部侧方，元件安装在柜内导轨上时，操作人员站在柜前即可清晰看到工作状态，无需侧身歪头查看。

　　在结构设计思路上，这款计时器的壳体壁厚做了均匀化处理，常规注塑生产时不会出现缩痕、翘曲等成型缺陷，卡扣的配合量经过适配，装配时无需螺丝即可完成上下壳体的固定，后期维护拆解也不会造成卡扣断裂，导轨卡爪的弹性结构采用耐疲劳的工程塑料材质，多次拆装后依然能保持足够的卡紧力，不会因为长期使用出现元件在导轨上松动滑落的问题，壳体的散热槽设置在两侧，相邻元件安装间距不小于5mm时即可满足自然散热需求，无需额外加装散热装置，在-10℃到55℃的常规工业环境温度下都能稳定工作。

　　从安装边界尺寸来看，这款元件的宽度为1个标准模数宽度，在电气柜排布时可以和断路器、继电器等标准导轨元件并排安装，占用的柜内空间极小，深度方向的尺寸适配常规电气柜的安装深度，即使是深度较浅的小型壁挂式控制箱也能顺利安装，接线端子的压线范围覆盖0.5-2.5平方毫米的常规控制线缆，适配绝大多数工业控制回路的接线规格，端子的螺丝采用防脱落设计，拧松后不会从端子座上掉落，避免现场接线时螺丝遗失的问题。

　　在实际选型应用中，这类模拟计时器的参数调节范围覆盖常规的秒级到分钟级延时需求，电位计的线性度经过校准，旋钮转动角度与实际延时值的对应误差控制在允许范围内，满足常规工业控制的精度要求，壳体的防护等级达到IP20，适配柜内安装的使用场景，可有效防止手指误触内部带电部件，同时避免较大的灰尘颗粒进入壳体内部影响电路运行，整体结构设计完全围绕工业现场的安装、调试、使用全流程需求展开，没有冗余的结构设计，兼顾了生产装配的便捷性与现场使用的可靠性。
