导轨式星三角启动模拟定时控制器

　　在低压电机控制回路的搭建场景里，星三角启动的时序控制是绕不开的环节，这类模拟定时器就是专门适配该类回路的核心时序元件，替代传统的人工切换或者多继电器组合的时序逻辑，直接集成在标准DIN导轨上，和断路器、交流接触器、热继电器等元件并排安装，不需要额外预留特殊安装空间，适配行业通用的35mm标准导轨卡槽，安装时只需要将元件背部的卡扣卡在导轨上即可完成固定，拆卸时拨动卡扣锁舌就能快速取下，完全匹配现有低压柜的元件排布逻辑，不需要对柜体安装板做额外开孔或者改造。

　　从实际功能来看，这类定时器的核心作用是在电机星型启动阶段完成预设时长的延时，待电机转速上升到额定转速的七成左右时，自动输出切换信号，将回路从星型接法切换为三角型接法，避免启动电流过大对电网造成冲击，同时也减少电机启动时的机械冲击，延长传动部件的使用寿命。和普通的通电延时继电器不同，这类星三角模拟定时器专门针对启动切换的逻辑做了内部时序优化，不需要外部额外搭接触点互锁逻辑，内部已经集成了星型输出和三角型输出的互锁机制，从硬件层面避免两个接触器同时吸合造成的电源短路风险，这一点在现场调试的时候能省不少接线和排查的功夫，也降低了柜内接线的复杂度，减少了故障点。

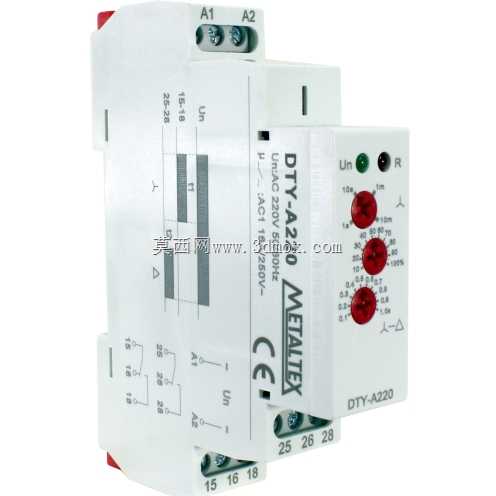

　　从外形结构设计来看，整体采用模数化的壳体设计，宽度对应标准低压元件的模数尺寸，和同系列的断路器、继电器保持一致的外观比例，壳体上部预留了调节旋钮和状态指示窗口，调试人员不需要拆开柜门或者元件外壳，直接在柜面就能通过旋钮调整延时时长，状态窗口可以直观看到当前是处于启动延时阶段还是已经切换到三角运行阶段，方便现场运维人员快速判断设备运行状态。接线端子采用螺钉压接式结构，适配1.5到6平方的多股铜芯线，端子之间有绝缘隔筋，避免接线时线头毛刺造成的相间短路，端子的压线方向和导轨平面垂直，接线时不需要过度弯折导线，柜内走线可以顺着端子排布方向整理，走线更规整，也方便后期维护时拆线接线。

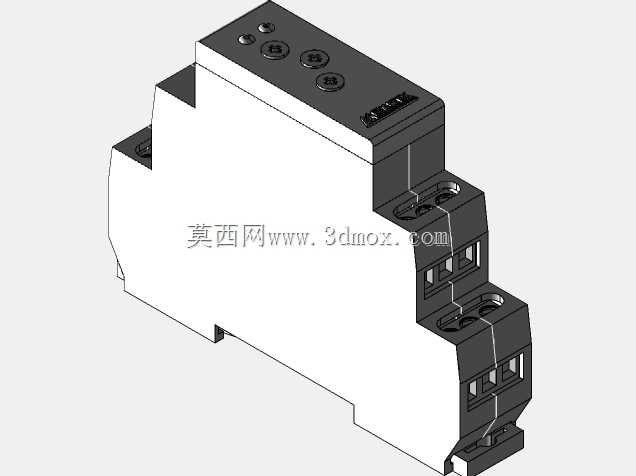

　　设计这类元件的三维模型时，首先要严格卡准安装边界尺寸，背部的导轨卡槽尺寸必须完全符合35mmDIN导轨的标准公差，卡槽的卡扣活动行程要和实际产品一致，保证模型导入到电气柜三维排布场景里时，能准确模拟安装状态，不会出现和导轨干涉或者卡扣卡不上的情况。其次是外部接口的位置精度，上下两排接线端子的孔位间距、螺钉孔的深度、端子标识的位置都要和实际产品对齐，方便在三维布线时准确规划走线路径，计算导线长度。壳体表面的分模线、调节旋钮的防滑纹理、状态指示窗的透光区域这些细节也需要还原，在做柜体整体渲染或者方案展示的时候，能更贴近真实的装配效果，不会出现和实际元件外观偏差过大的问题。

　　在实际的设备选型配套里，这类定时器广泛用在风机、水泵、传送带等需要星三角启动的三相异步电机控制回路中，不管是固定式的低压配电柜，还是移动式的设备控制箱，只要是采用标准导轨安装的低压元件排布方案，都能适配。模型的结构拆分也完全按照实际产品的装配逻辑来做，上盖、底座、卡扣、旋钮、内部PCB的安装位都做了独立的结构体现，结构工程师在做配套的柜内安装干涉检查时，可以直接调用模型，模拟元件安装、接线、操作旋钮的全流程动作，检查和周边元件的安全间隙是否符合低压电气的安规要求，比如接线时的螺丝刀操作空间、旋钮调节时的手指操作空间，这些细节在三维设计阶段就能提前验证，避免后期柜体加工完成后才发现元件装不下、操作空间不够的问题，减少现场整改的成本。
