多层堆叠式工业警示信号塔柱结构设计

　　这套不同层数的塔状信号装置，是工业现场设备状态可视化传递的核心终端部件，常见于自动化产线、机床工作站、物流分拣系统、仓储设备周边，用来给现场巡检、操作的人员传递设备当前的运行、故障、待机、缺料等不同状态信号，相比分散布置的单个指示灯，堆叠式的结构可以在单一安装点位集成多类信号输出，减少现场布线的点位数量，也能让操作人员在较远位置快速识别设备状态，避免因信号分散漏看引发的操作风险。

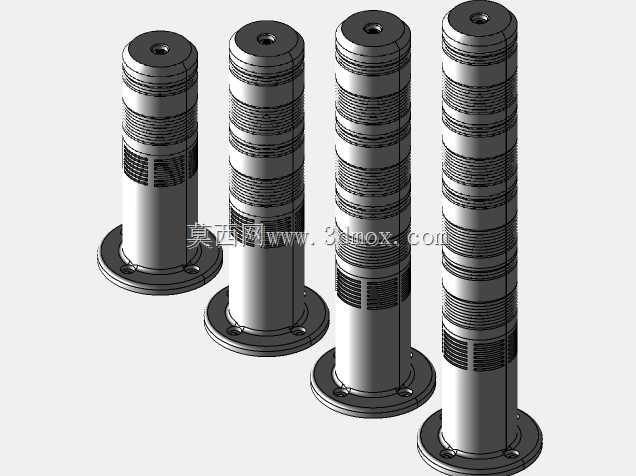

　　从结构设计来看，四款产品采用统一的底座安装接口，仅在堆叠的功能段数量上做区分，分别对应不同的信号组合需求，最少段数的型号可集成运行、故障两类基础信号，段数最多的型号可扩展待机、缺料、预警、维护提示等多类状态信号，用户可根据自身设备的状态提示需求选型，不需要额外改动安装基座的尺寸，降低现场安装的适配成本。每一段功能单元都采用模块化的拼接结构，段与段之间通过圆周定位卡扣配合内置接插件连通电路，不需要额外飞线连接，后期如果某一段的发光或者发声单元损坏，可单独拆卸更换对应段，不需要整体拆解整根信号柱，大幅降低后期维护的时间成本。

　　底座部分采用圆形法兰安装结构，法兰盘上均匀布置三个沉头安装孔，适配M6规格的内六角固定螺栓，安装时可直接固定在设备顶部的预制安装平面，也可搭配L型安装支架固定在设备侧立面，安装孔的圆周分布直径统一，不同层数的型号可完全互换安装位置，不需要重新在设备面板上打孔。柱体主体采用圆柱造型，外壳的每一段功能单元都做了环形散热槽设计，一方面可以增加外壳的散热面积，让内部发光元件长时间工作产生的热量快速散出，提升连续工作的稳定性，另一方面环形槽也能增强柱体的结构强度，避免轻微磕碰导致外壳变形损坏内部元件。发光段的透光外壳采用半透明磨砂材质，光线透过时会形成均匀的漫反射效果，不会出现局部亮斑，在车间强光环境下也能保持清晰的可视性，不会因为光线直射导致信号看不清。部分段集成了蜂鸣发声单元，在外壳对应位置开设了条形出声孔，出声孔采用斜向格栅设计，既能保证声音传出的分贝值满足现场提示需求，也能避免车间内的粉尘、切削液飞溅进入柱体内部，损坏内部电路元件。

　　设计过程中首先统一了全系列的底座安装尺寸与柱体外径，保证不同段数的产品外观协调性与安装互换性，每一段功能单元的高度做了统一模数设计，用户如果后期需要增加信号段，可直接采购对应功能段拼接在原有柱体上，不需要更换整根信号柱。柱体顶部做了密封端盖，端盖上预留了可选的吊装孔位，针对安装位置较高的场景，可通过顶部孔位加装保险绳，避免设备震动导致固定螺栓松动后信号柱坠落。内部电路采用共负极接线设计，每一路信号对应单独的接线端子，接线时只需要将对应功能的信号线接在对应端子上即可，不需要区分复杂的线序，降低现场接线的出错概率。柱体内部的电路板都做了三防漆涂覆处理，可适应车间内多粉尘、轻微油污、湿度较高的工作环境，延长元件的使用寿命。

　　从安装边界来看，全系列产品的柱体外径保持一致，法兰底座的外径略大于柱体，安装时需要在安装平面预留出大于法兰直径的平整区域，保证法兰面完全贴合安装面，避免倾斜安装导致柱体垂直度不足，影响视觉识别效果。柱体的整体高度随堆叠段数增加而递增，选型时需要根据安装位置的周边遮挡情况选择对应高度的型号，保证在操作人员的常规视野范围内没有遮挡，比如安装在大型设备顶部时可选择段数多、高度更高的型号，安装在小型工作台设备上时可选择段数少、高度更低的型号，避免柱体过高影响设备周边的操作空间。接线口设置在底座侧面，采用标准的电缆格兰头密封，适配外径6-10mm的多芯控制电缆，接线完成后拧紧格兰头即可实现进线处的密封，防止粉尘、水汽从进线位置进入底座内部。

　　在实际应用场景中，这类信号柱通常接入设备的PLC控制系统，由PLC根据设备的运行逻辑输出对应信号，触发对应段的灯光与蜂鸣器工作，比如设备正常运行时点亮绿色段，设备出现故障时点亮红色段同时触发蜂鸣器间歇报警，设备待料时点亮黄色段，设备需要维护时点亮蓝色段，不同的颜色组合可根据用户的现场管理规则自定义，不需要改动硬件结构，只需要调整PLC的接线与逻辑程序即可。相比传统的单个指示灯布置方案，这种堆叠式信号柱的布线只需要一根多芯电缆从设备控制柜引到安装点位，相比多个指示灯分散布线减少了电缆的使用量，也减少了控制柜上的接线端子占用，同时统一的柱体造型比零散布置的指示灯更加整洁，提升设备整体的外观质感。
