30A规格SE-Metaltex汽车继电器结构设计

　　车载电气系统的负载通断控制，一直是整车线束设计里绕不开的核心环节，尤其是30A级别的大电流回路，直接用翘板开关或者ECU引脚直驱，很容易出现触点烧蚀、压降过大的问题，这类插装式汽车继电器，就是为了解决小电流控制大电流的隔离切换需求而生的。从实际装车场景来看，这类继电器常被布置在机舱保险盒、仪表台内侧保险座上，负责控制冷却风扇、大灯、燃油泵、起动机这类启动电流峰值高、持续工作电流大的负载，能把控制回路的电流压到百毫安级别，既保护了前端控制开关的触点寿命，也能缩短大电流线束的走线长度，降低整车线束的重量与线损。

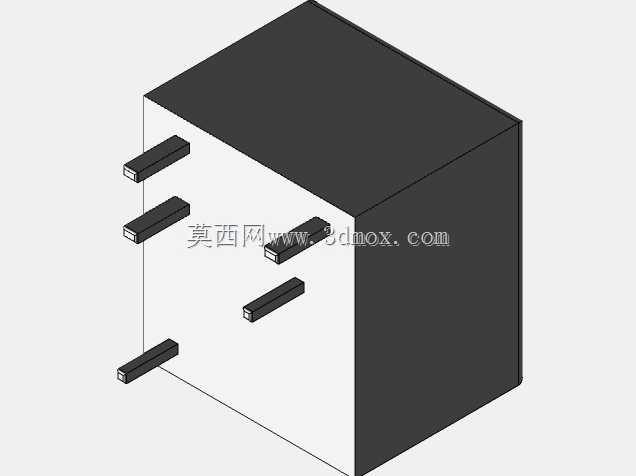

　　从结构设计的角度拆解这款产品，外壳采用方块式密闭封装，主体分为上下两个壳体扣合，接缝处做了卡扣与密封胶槽的预留，适配车载场景下的防尘、防泼溅要求，避免机舱内的水汽、灰尘侵入内部触点与线圈腔体，导致接触不良或者绝缘失效。引脚采用直插式扁针设计，五脚布局对应线圈两端、常开触点、常闭触点与公共端，引脚的伸出长度、引脚间距完全匹配行业通用的继电器插座规格，不需要额外定制安装座，直接替换同规格的通用继电器即可完成备件更换，降低售后维护的配件适配成本。引脚与外壳的结合位置做了凸台定位结构，插入插座时能起到导向作用，避免插针歪斜导致的接触不良，同时也能增强引脚根部的结构强度，承受车辆行驶过程中的振动冲击，不会出现引脚松脱断裂的问题。

　　设计过程中首先要考虑的是安装边界的适配，这款继电器的外形为规整立方体，侧面没有突出的异形结构，安装时只需要预留对应尺寸的方形空间即可，既可以直接插装在标准继电器插座上，也可以通过侧面的固定耳搭配螺丝安装在钣金支架上，安装孔位的位置与同规格通用产品保持一致，不需要重新设计安装支架。外形尺寸的控制上，在容纳内部线圈、触点组、衔铁机构的前提下，尽可能压缩了外壳的体积，避免在保险盒内占用过多空间，给其他保险片、继电器的布置留出余量，适配紧凑化的整车电气舱布局需求。

　　功能特性层面，这款30A规格的继电器，触点采用银合金材质，能承受持续30A的额定电流通过，短时间的峰值电流耐受能力可以达到上百安培，匹配车载感性负载启动时的冲击电流特性，不会因为瞬间大电流导致触点熔焊。内部的电磁线圈采用低功耗设计，额定电压下的吸合电压控制在额定值的70%以内，释放电压在额定值的10%以上，避免车辆电压波动时出现误吸合或者误释放的问题，保证电气回路工作的可靠性。衔铁与复位弹簧的参数匹配经过调校，吸合与释放的动作干脆，不会出现触点抖动的问题，减少动作过程中的拉弧现象，延长触点的使用寿命。

　　在三维建模的过程中，需要重点关注几个配合尺寸的精度：首先是插针的位置度公差，必须控制在0.1mm以内，否则会出现插不进标准插座的问题；其次是上下壳体的扣合间隙，要控制在0.05mm以内，保证密封性能的同时不会出现装配干涉；还有内部衔铁的活动间隙，要预留足够的动作行程，同时避免间隙过大导致的吸合不到位。建模时对外壳的棱角做了小圆弧过渡处理，既避免注塑生产时的应力集中问题，也能防止安装过程中棱角割破线束绝缘层。外壳表面做了哑光磨砂的纹理设计，提升产品质感的同时，也能减少表面划痕的产生，适配售后备件的仓储、运输过程中的摩擦损耗。

　　从选型应用的角度来说，这类继电器在做三维布局时，需要注意周边留出至少2mm的散热间隙，因为大电流通过时触点与线圈会产生一定热量，密闭的保险盒内如果散热空间不足，会导致继电器内部温度过高，加速绝缘材料老化，缩短使用寿命。同时安装位置要尽量远离发动机排气侧等高温热源，避免环境温度超过继电器的额定工作温度范围，导致线圈绝缘失效或者触点接触电阻变大。在整车线束的三维布线过程中，继电器的插针端要预留足够的线束弯曲半径，避免线束拉扯导致插针受力变形，影响接触可靠性。

　　这款继电器的结构设计完全遵循车载电气元件的通用规范，没有做特殊的异形结构，不管是做整车电气系统的布局设计，还是做备件替换的选型参考，都可以直接复用这个三维模型的尺寸参数，不需要额外测绘实物，能大幅缩短结构设计与电气布置的周期。模型还原了外壳的分模线、插针的倒角、壳体表面的标识区域等细节，在做数字样机的装配校验时，可以直接检查与周边部件的干涉情况，验证安装空间是否满足要求，避免实际装车时出现装配干涉的问题。
