ME-Metaltex5A单刀单掷继电器结构设计

　　在低压控制回路的设计选型中，单刀单掷继电器是极为常见的通断执行元件，这款5A规格的SPST继电器，主要面向小功率负载的回路切换场景，常见于通讯设备内部供电回路切换、小型自动化装置的信号中转、民用电子设备的电源通断控制等场景，能够在控制信号与负载回路之间实现可靠的电气隔离，避免负载侧的电压波动反向冲击前端控制电路。从实际使用的角度出发，这类5A规格的继电器，适配的负载多为阻性负载下的250VAC或30VDC回路，在选型时需要充分考虑触点的载流余量，避免长时间满负载运行导致触点氧化烧蚀，缩短元件使用寿命。

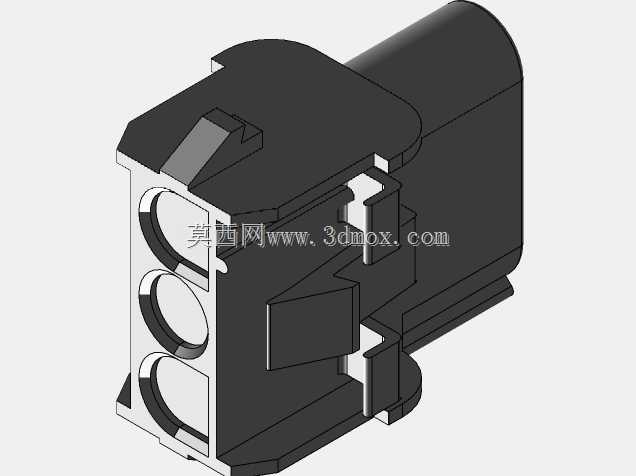

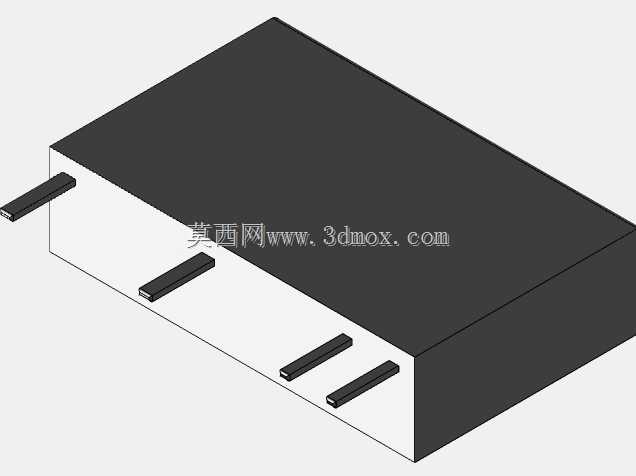

　　这款继电器的外形采用方正塑壳封装结构，主体外壳分为上下两部分，上壳为深色阻燃工程塑料材质，下壳为浅色绝缘基座，所有引出引脚均从基座侧部伸出，引脚采用平直焊片结构，适配PCB板插装焊接的安装方式，引脚的排布间距遵循常规小型继电器的通用尺寸规范，在进行PCB布局时，可以直接沿用同规格继电器的封装尺寸，无需重新调整焊盘位置，能够有效缩短硬件设计的周期。在进行三维建模时，需要严格把控引脚的伸出长度、引脚之间的中心距以及引脚相对于基座的位置公差，因为插装类元件的引脚位置偏差会直接导致生产环节出现插件困难、虚焊等问题，建模过程中需要对每个引脚的定位基准做统一约束，以基座的安装底面为Z向基准，以引脚排布的对称中心为XY向原点，确保所有尺寸的标注基准与实际生产的加工基准保持一致。

　　从结构设计思路来看，这款继电器的外壳采用卡扣式装配结构，上下壳之间通过壳体边缘的卡扣与卡槽实现配合，无需额外螺丝固定，能够有效提升装配效率，同时塑壳的边缘做了圆角过渡处理，避免生产装配过程中锋利边角划伤操作人员，也能减少外壳应力集中导致的开裂问题。外壳表面没有多余的凸起结构，整体外形规整，既适合PCB板直接插装，也可以适配配套的继电器插座进行导轨安装，在不同的安装场景下都能获得稳定的固定效果。在建模过程中，需要还原外壳表面的细微脱模斜度，因为注塑成型的塑壳部件都会存在1°到1.5°左右的脱模斜度，如果建模时忽略这一细节，后续开模生产时会出现脱模困难的问题，同时也要注意外壳壁厚的均匀性，整体壁厚保持在1.2mm到1.5mm之间，避免注塑过程中出现缩痕、缺胶等缺陷。

　　在实际的设备应用中，这类继电器的安装边界需要重点考虑，首先是元件周围的安全电气间隙，继电器带电引脚之间、引脚与周边其他金属元件之间需要保留至少3mm的爬电距离，避免潮湿环境下出现拉弧短路问题；其次是安装空间的预留，继电器上方需要预留至少5mm的空间，方便后续维修时的插拔更换，侧部则需要避开发热量大的功率元件，比如功率电阻、整流桥等，因为继电器内部的电磁线圈对环境温度较为敏感，长期处于高温环境下会导致线圈绝缘老化加速，触点接触电阻上升，影响继电器的动作可靠性。在三维布局时，还要注意继电器的安装方向，尽量让引脚的排布方向与波峰焊的焊接方向保持一致，减少焊接时的连锡风险。

　　从功能特性上看，这款SPST继电器只有一组常开触点，线圈得电时触点闭合，负载回路接通，线圈失电时触点在复位弹簧的作用下断开，切断负载回路，结构简单可靠，故障率低，适合对成本控制较为严格、回路控制逻辑简单的应用场景。在建模时，虽然外观模型不需要还原内部的线圈、衔铁、触点等结构，但需要保证外部尺寸的准确性，包括整体的长宽高尺寸、引脚的尺寸与位置、外壳的定位缺口等细节，因为这些尺寸直接关系到整个硬件系统的布局干涉检查，如果模型尺寸存在偏差，很可能在实际装配时出现元件与外壳、元件与其他部件干涉的问题，导致整个设计需要返工。

　　对于结构设计从业者来说，这类小型电子元件的三维建模，核心不在于造型的复杂度，而在于尺寸的精准度与装配的适配性，每一个安装尺寸、每一个定位特征都需要和实际元件的参数完全匹配，才能在虚拟装配阶段提前发现潜在的干涉问题，减少后续打样调试的次数。在进行模型构建时，优先采用参数化建模的方式，将关键尺寸设置为可调整的参数，方便后续如果更换同系列不同规格的继电器时，可以直接通过修改参数快速生成对应的模型，提升设计复用率。同时，模型的外观分色也需要和实际产品保持一致，方便在整体设备的BOM表制作与装配指导文件生成时，能够快速识别不同的元件，降低生产环节的物料识别错误率。
