通讯设备接口安装盒结构设计

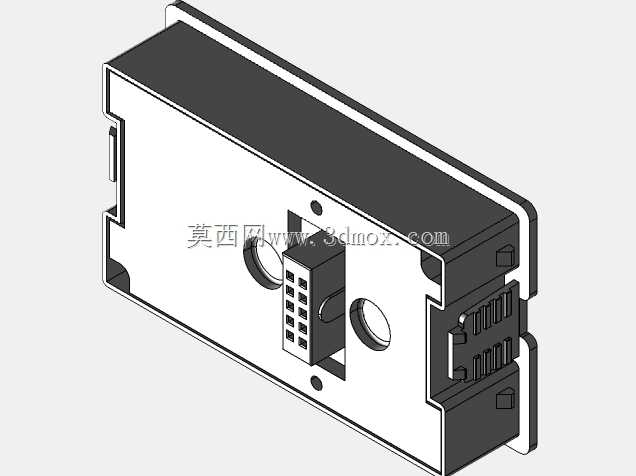

　　在工业通讯设备、嵌入式控制终端的现场部署场景中，这类接口安装盒是承载信号转接、端口防护的核心结构件，日常多应用在机柜内部走线、设备侧端接口拓展、工业现场信号中转工位，承担着物理防护、接口定位、走线规整的实际作用，避免外接插接件受拉扯、粉尘侵入导致的接触不良问题，同时为内部转接电路板提供稳定的安装支撑。从结构设计逻辑来看，整个壳体采用分体式扣合结构，主体基座与上盖通过侧边卡扣配合定位，无需额外螺丝即可完成初步装配，既减少了装配工序的零件数量，也能在后期维护时快速开盖检修内部电路，壳体边缘做了止口搭接设计，扣合后接缝处形成弯折的迷宫结构，能够阻挡大部分浮尘从拼接缝隙进入壳体内部，适配工业车间多粉尘的使用环境。壳体正面预留了两个圆形通孔，

　　是为标准圆形航空插头或者指示灯预留的安装位，孔位周边做了0.8mm的沉台设计，安装接头时可以让接头法兰面与壳体表面完全贴合，避免出现安装间隙；中间区域的多Pin针座安装位，做了定位凸筋与卡槽，针座推入后可以被卡槽卡紧，不需要额外打胶固定，针座周边的避让槽深度刚好匹配针座引脚的伸出长度，不会出现引脚顶到上盖的情况。壳体侧边预留的多组卡槽式接口位，是为排线插接预留的操作空间，卡槽的宽度按照常规FFC软排线的厚度做了限位，排线插入后不会出现上下晃动的情况，同时卡槽边缘做了R0.5的圆角处理，避免排线插拔时被锐边割伤绝缘层。从安装边界尺寸来看，壳体整体为长方体结构，厚度方向控制在较薄的尺寸区间，适合在机柜内部层板之间的狭窄空间安装，

　　壳体背部的四个安装孔位采用沉孔设计，使用M3螺丝安装时螺丝头可以完全沉入沉孔内，不会突出壳体表面影响其他部件排布，孔位的中心距按照通用电子安装导轨的适配尺寸做了匹配，既可以直接螺丝固定在安装板上，也可以搭配导轨卡扣卡在标准DIN导轨上，适配不同的安装场景。壳体的壁厚设计遵循了塑料注塑件的均匀壁厚原则，整体壁厚保持在1.8mm，既保证了壳体的结构强度，在受到常规外力挤压时不会出现开裂变形，也避免了壁厚不均导致的注塑缩痕问题，壳体内部的支撑筋高度与壁厚保持合理比例，筋位末端做了斜度过渡，减少注塑时的应力集中问题。在实际选型使用时，这类接口盒可以直接作为小型信号转接模块的外壳使用，不需要额外再做壳体开模，

　　只需要根据自身的电路布局调整内部的筋位位置即可，能够大幅缩短非标通讯模块的开发周期，壳体的材质默认采用阻燃ABS材质，满足电子设备的阻燃要求，表面做细晒纹处理，不容易残留指纹与划痕，适合工业现场的长期使用。在走线设计上，壳体内部预留了扎带固定位，内部的线束可以通过扎带固定在筋位上，避免设备运输过程中线束晃动拉扯焊点导致的断路问题，壳体的边角处全部做了圆角过渡，没有尖锐的棱角，操作人员在机柜内布线操作时不会被划伤，也避免了尖角刺破相邻线缆的绝缘层。
