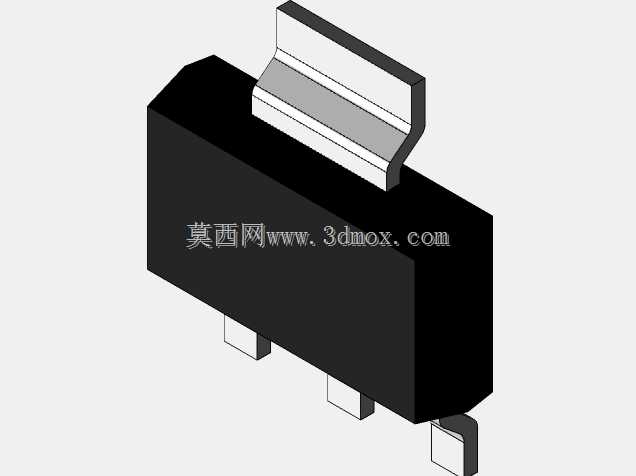

SOT-223封装贴片半导体元器件三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局布线工作中，SOT-223封装的功率半导体器件是极为常见的选型，这类封装兼顾了小体积贴片安装的便利性与中等功率等级的散热能力，常被用于线性稳压器、功率三极管、低压MOS管等器件的封装载体，在手持通讯设备、电源管理模块、车载小功率控制单元中都有大量应用。做这类封装的三维建模时，首先要明确实际生产中的安装边界约束，不能只盯着器件 datasheet 上的标称尺寸做理想化建模，要考虑SMT回流焊过程中焊盘的浸润偏移、器件本体的公差带、散热焊盘的接触面积要求，这些细节直接决定了建好的模型导入PCB设计软件后，是否能匹配生产端的钢网开孔、贴片机吸嘴取料位置、以及后续组装环节的结构干涉校验。

　　从结构特性来看，SOT-223封装最突出的设计就是顶部向外延伸的大面积散热片，这部分结构在实际应用中是要和PCB上的裸露散热焊盘焊接到一起的，建模时这部分的拔模角度、厚度、折弯弧度都要和真实器件保持一致，不能做成直角直边的简化结构——很多新手建模时容易忽略散热片末端的微小折弯，这个结构是封装注塑成型时的工艺要求，同时也能避免散热片边缘过于锋利划伤PCB阻焊层，另外三个引出引脚的共面度是建模时必须严格控制的参数，引脚的宽度、厚度、引脚之间的中心距，以及引脚伸出本体的长度，都要匹配SMT贴装的行业通用公差，要是引脚共面度偏差超过0.1mm，实际贴装时就容易出现虚焊、立碑等焊接缺陷。

　　建模过程中，本体部分的黑色塑封结构要还原真实注塑件的边角圆角，不能做尖锐直角处理，实际塑封工艺生产出来的器件本体边角都会有微小的R角过渡，这部分细节虽然不影响安装尺寸校验，但在做整机结构的装配仿真、产品渲染出图时，会直接影响模型的真实感。另外要注意，散热片和中间引脚是连通的结构，很多同类型封装的散热片本身就是器件的一个功能引脚，建模时要保证这部分结构的连通性，不要做成和引脚分离的独立结构，否则在做电磁兼容仿真、热分布仿真时，模型的结构属性就会和真实器件出现偏差。

　　在实际的板卡设计场景中，这个封装的模型主要用于两个核心环节：一是PCB布局阶段的3D干涉检查，很多通讯类手持设备的内部空间极为紧凑，PCB上方的结构件屏蔽罩、电池仓、排线的间隙往往只有零点几毫米，精准的封装模型可以提前发现器件和周边结构件的碰撞问题，避免打样后才发现组装干涉，造成成本浪费；二是热仿真分析环节，SOT-223封装的散热路径主要通过顶部散热片传导到PCB焊盘，再通过铜箔扩散到整个板卡，模型中散热片的体积、和焊盘的接触面积参数准确，才能让热仿真的结果更贴近实际工作状态，帮助工程师合理设计散热铜箔的面积，避免器件工作时过热降额。

　　做这类电子封装模型时，还要区分不同厂家生产的SOT-223封装的细微差异，部分厂家的散热片宽度会比标称尺寸宽0.2mm左右，部分厂家的引脚折弯位置会更靠近本体，建模时要取行业通用的中位尺寸，保证模型的通用性，既不会因为尺寸偏小导致干涉检查漏判，也不会因为尺寸偏大造成布局时的空间浪费。另外引脚末端的折弯角度要严格匹配贴装后的状态，引脚接触焊盘的平面要和PCB表面保持平行，不能出现翘曲，这样导入到EDA软件中后，才能真实还原器件焊接完成后的空间状态。很多工程师在做板卡设计时习惯用2D封装符号做布局，等到打样组装时才发现器件和外壳顶到，或者散热片和旁边的电解电容距离不够影响安规距离，精准的三维封装模型就是为了在设计阶段就把这些问题排查掉，减少迭代次数。对于通讯类设备来说，这类中小功率的贴片器件往往分布在射频模块、电源模块周边，模型的尺寸精度还会影响到射频屏蔽腔的分隔设计，要是器件高度建模不准，屏蔽盖扣合时就会压到器件本体，造成短路或者器件损坏。
