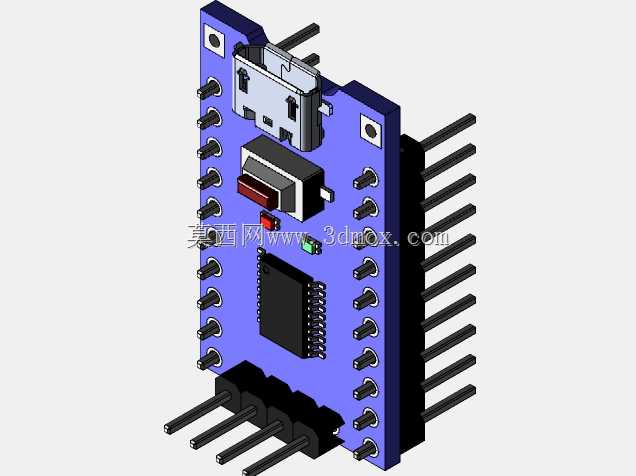

STM8S103F3P6核心控制开发板结构设计

　　这款STM8S103F3P6核心开发板的结构设计，首先要考虑嵌入式开发场景下的实际使用需求，不管是学生做课程设计、电子工程师做原型验证，还是小批量工控节点的前期方案验证，这类核心板都需要兼顾插接便利性、元件布局合理性与结构强度。从实际使用场景来看，这类核心板常被直接插在面包板上做电路搭试，或是通过排针焊接到定制载板上作为主控单元，因此排针的布局公差、板边的安装间隙是设计时首先要卡控的尺寸边界。板载的Type-C接口位置做了板边突出处理，刚好能在插满排针的情况下留出数据线插拔空间，不会出现插上线后排针干涉的问题，接口下方的补强焊盘设计也能提升反复插拔后的结构牢固度，避免长期使用后接口脱焊。

　　板上的复位按键与电源指示灯布局在靠近板边的操作侧，实际调试时不用翻找元件位置，伸手就能触碰到复位键，指示灯的可视角度也刚好覆盖常规调试时的观察视角，不用刻意调整板子角度就能确认电源供电状态。主芯片STM8S103F3P6采用LQFP封装布局在板卡中心位置，四周留出的走线空间既满足了PCB布线的线宽线距要求，也给后期手工焊接更换芯片留出了操作余量，不会出现周边元件太近导致烙铁碰件的问题。电源输入部分的自恢复保险丝与滤波电容紧贴接口布置，能第一时间滤除供电线路的纹波干扰，同时过流时能快速切断回路，保护后端主控芯片不会因为接反电源或者过流烧毁。

　　排针的排布采用了两侧对称的标准2.54mm间距设计，完全兼容面包板的孔位间距，插装时不会出现孔位错位插不进去的问题，排针伸出板底的长度控制在6mm左右，既能保证插在面包板上的接触可靠性，也不会因为针脚太长导致相邻信号在面包板内部出现意外短路。板卡四角的安装孔采用3mm内径设计，既可以用铜柱将板卡固定在设备外壳内部，也能配合尼龙柱做绝缘安装，安装孔到板边的距离留足了3mm余量，用螺丝固定时不会出现螺丝头超出板边干涉周边结构的问题。

　　从功能特性上看，这款核心板把STM8S103F3P6的所有IO口全部引出到两侧排针，不管是做GPIO输入输出检测、串口通讯还是PWM输出调试，都不用额外飞线，直接通过排针就能外接各类传感器、执行器模块。板载的5V转3.3V稳压电路能直接通过USB接口取电，不需要额外外接电源模块，单块板子就能完成最小系统的所有供电需求，做户外便携项目调试时甚至可以直接用充电宝供电，大幅降低原型搭建的复杂度。

　　设计过程中特意将电源回路与信号回路做了分区布局，电源部分的大电流走线做了加宽处理，信号走线尽量短直，减少信号传输过程中的干扰，尤其是复位引脚的走线做了包地处理，避免周边强电信号干扰导致单片机意外复位。板卡的整体厚度采用1.6mm标准FR4板材厚度，兼顾了板卡的结构强度与轻量化需求，反复插拔排针也不会出现板体弯曲变形的问题。元件的高度差也做了合理控制，最高的Type-C接口与排针高度基本齐平，收纳时不会因为某个元件突出太高导致受压损坏，所有贴片元件都采用了工业级常用封装，后期采购替换元件时不需要找特殊料号，常规电子市场就能买到匹配的元件，降低了后期维护的物料成本。

　　在实际设备集成场景中，这类核心板可以直接作为小型智能设备的主控单元，比如小型传感器采集节点、简易工控执行器控制板、消费类小电子产品的主控模块，因为所有IO全部引出，开发者可以根据实际需求自定义外围电路，不用受开发板板载功能的限制。板边的丝印清晰标注了每个排针对应的引脚功能，焊接接线时不用反复查阅芯片手册，对照丝印就能快速完成接线，减少接线错误导致的芯片烧毁风险。电源指示灯旁预留了用户LED的焊盘位置，开发者可以根据自己的需求焊接LED做程序运行状态指示，不需要额外外接指示灯模块。
