V型槽壁挂滑挂式安装固定支架结构

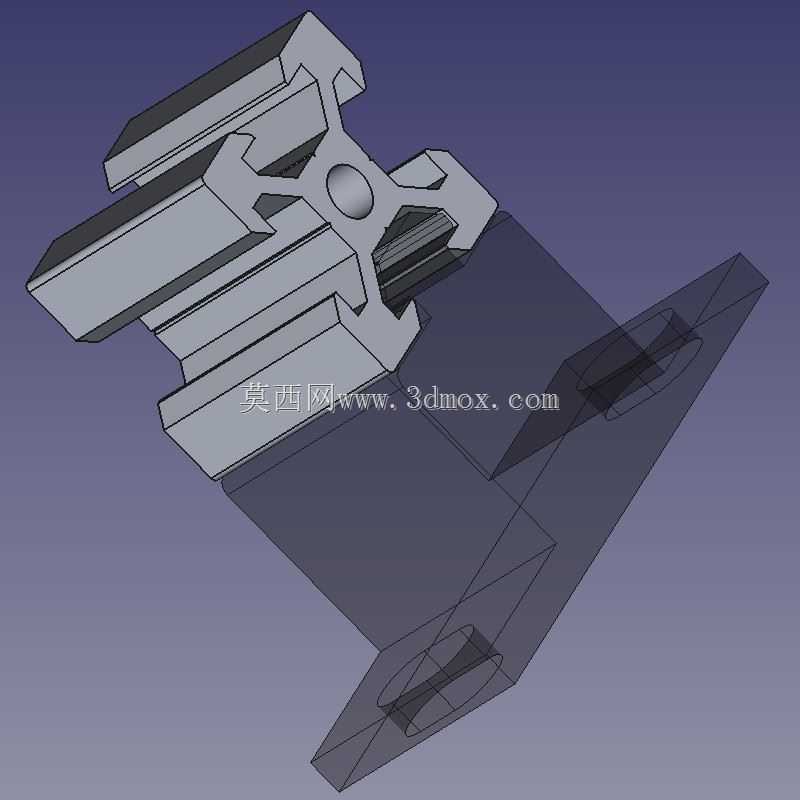

　　这款壁挂式滑挂固定支架，核心针对V型截面杆件的舱内挂载需求设计，常见于小型设备舱、管线排布密集的柜体内部、实验台架侧装工位，用来承托直径匹配的V型槽杆件、管状辅件或是带V型定位边的小型功能模块，替代传统抱箍、扎带的固定方式，解决密集空间内杆件拆装不便、定位偏移的问题。从结构设计逻辑来看，支架采用一体化弯折成型的板式结构，主体分为安装基面与挂载承托两个功能区域，安装基面为平整直板，开设两个长圆形安装孔，孔位的长轴方向沿竖直方向排布，安装时可根据实际装配公差上下调整固定位置，抵消墙面、安装面的平面度误差或是预装螺柱的位置偏差，降低现场安装的对位难度，安装孔的沉边设计可让固定螺钉的头部完全没入板材平面，不会突出基面干涉挂载部件的滑动行程。

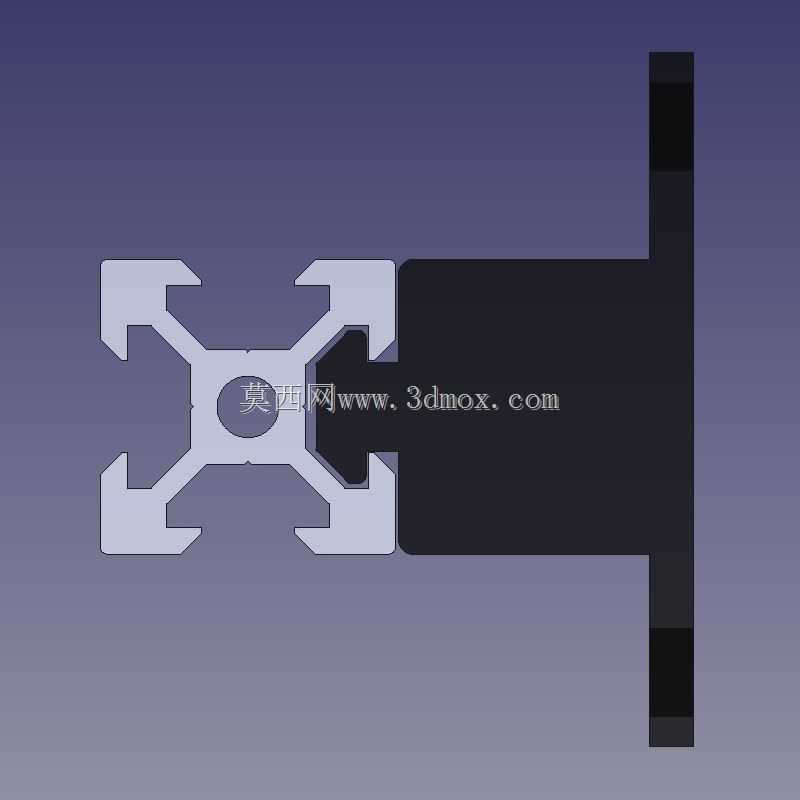

　　挂载承托区域从安装基面向外侧垂直延伸，末端设置带V型开口的卡位结构，V型槽的夹角经过适配调校，刚好贴合对应规格V型杆件的两侧斜面，挂载时杆件可沿槽体的延伸方向水平滑入到位，不需要从杆件端部穿套，在已布设完成的管线、杆件中段加装固定点时，这种滑入式结构的优势尤为明显，无需拆解原有管线排布即可完成固定点位的加装。支架的整体外形紧凑，安装基面的宽度控制在较小尺寸，适合在狭窄的安装空间内布置，比如通讯机柜的侧立柱、小型设备舱的内壁、工作台的侧方型材面，都能找到适配的安装位置，不会占用过多的有效安装空间，承托部位的伸出长度经过受力校核，在额定挂载重量下不会出现明显的下挠变形，保证杆件固定后的水平度。设计时特意规避了多余的凸起结构，

　　所有边角都做了小圆弧过渡处理，既避免安装过程中划伤操作人员，也不会在滑入杆件时刮蹭杆件表面的防护涂层。V型槽的接触面上没有设置额外的防滑齿纹，靠槽体与杆件斜面的贴合摩擦力实现定位，既保证杆件推入时的顺畅度，也能在固定后限制杆件的径向窜动，若有更高的防移位需求，也可在槽体侧面预留的小孔位加装紧定螺钉，进一步锁死杆件位置。从安装边界来看，支架固定时需要的安装面平面度要求不高，即使是略有起伏的型材面、薄钣金面，依靠两个安装点的压紧力也能实现稳固固定，安装孔的中心距适配常规的小型安装螺柱间距，不需要在安装面上重新加工特殊规格的孔位，适配市面常见的M4、M5规格固定螺钉。实际应用场景中，这类支架除了固定V型杆件，也可用来挂载小型理线架、

　　传感器安装座、小型气动元件等带V型定位边的配件，在非标设备改造、老旧机柜升级、实验装置临时加装固定点的场景下，这种无需复杂加工、可快速拆装的滑挂支架能大幅降低现场施工的工作量，不需要对原有设备结构做破坏性改动，即可拓展安装点位。支架的板材厚度根据挂载重量选型，常规款采用冷轧钢板冲压弯折成型，整体结构没有焊接点位，避免焊接变形带来的安装面不平、V型槽错位问题，成型后做发黑处理提升防锈能力，适合在室内干燥的工业环境下长期使用，若用于潮湿环境也可更换不锈钢板材加工，结构本身不需要做改动即可适配不同材质的加工需求。
