90度角1W隔离直流变换器结构设计

　　在通讯终端、便携工控采集板卡这类对板上空间排布要求严苛的应用场景里，直插引脚的常规隔离电源模块往往会因为引脚垂直出线的结构，占用PCB上方过多的纵向净空，遇到板卡上方有结构件限位、外壳内壁距离板面间隙不足的情况，常规直插模块根本无法完成装配，这时候90度角弯脚的隔离直流变换器就成了结构选型里的最优解。这款1W功率等级的隔离直流变换器，核心功能是实现输入输出侧的电气隔离，切断前后级电路的共模干扰路径，在通讯设备的接口供电、工业传感信号的前端供电、低压控制回路与高压采集回路的隔离供电场景中，能有效避免地环路带来的信号串扰，同时在端口出现浪涌冲击时，通过隔离层保护后级核心控制电路不受损坏。从结构设计的角度来看，

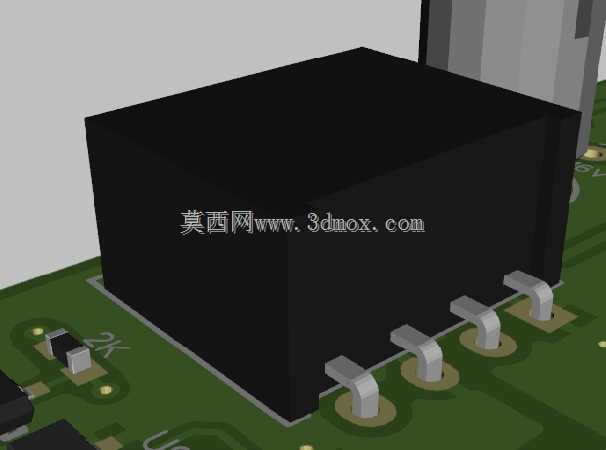

　　这款模块采用黑色阻燃环氧塑封外壳，整体为规整的长方体块型结构，本体的四个边角做了微小的圆弧过渡，避免生产装配过程中边角磕碰产生塑封碎屑掉落在PCB表面造成短路隐患。引脚采用90度弯折的成型工艺，引脚从模块本体侧面引出后水平弯折，焊接端平行于PCB板面，焊接时引脚直接贴合PCB表面的焊盘，不需要像直插引脚那样穿过PCB的过孔，既可以适配表层贴装的焊接工艺，也能大幅降低模块本体在PCB上方的占用高度，把纵向的安装空间需求压缩到最低。做板卡布局的时候需要注意，这款模块的安装边界要预留足够的安全间隙，首先是模块本体与周边电解电容、贴片电感等较高元器件的间距，要满足安规隔离的爬电距离要求，输入输出引脚之间的走线不能在模块下方近距离平行布设，

　　避免隔离失效带来的干扰。引脚的弯折位置做了应力释放的圆弧处理，避免焊接过程中热胀冷缩产生的应力直接拉扯模块内部的绕组接线，提升长期使用的可靠性。模块底部与PCB板面之间预留了微小的间隙，焊接后助焊剂残留可以通过间隙挥发，不会积存在模块底部造成长期的绝缘性能下降。在实际的三维建模过程中，需要准确还原引脚的弯折角度、引脚间距以及本体的外形尺寸，尤其是引脚的焊接面平面度，要保证四个引脚的焊接面处于同一水平面上，避免SMT贴片时出现虚焊、立碑的工艺问题。建模时还要还原塑封外壳表面的细微脱模斜度，虽然斜度数值很小，但在做整机结构的干涉检查时，这个细微的尺寸偏差可能会导致外壳装配时出现顶碰的问题。

　　这类小功率隔离模块在通讯类产品的板卡设计中应用极广，尤其是带90度弯脚的型号，经常用在板卡边缘靠近接口的位置，比如通讯设备的RS485接口、CAN总线接口的隔离供电，因为接口位置往往靠近设备外壳，纵向空间被连接器、外壳加强筋占用，弯脚结构的模块可以顺着板面排布，不需要额外抬高外壳或者调整连接器的位置。设计选型时还要注意，模块的引脚镀层采用可焊性良好的锡铅合金镀层，建模时不需要还原镀层的厚度，只需要保证引脚的基材尺寸符合规格书要求即可，因为镀层厚度在微米级别，不会影响结构干涉检查的结果。模块本体的塑封外壳表面没有额外的固定孔，完全依靠四个引脚的焊接点实现固定，所以在做振动工况下的可靠性仿真时，要重点校核引脚的焊接强度，必要时可以在模块本体与PCB之间点少量导热胶，既可以辅助固定，也能帮助模块工作时产生的少量热量传导到PCB板面散出。很多结构工程师在建模时容易忽略引脚弯折处的内R角，直接做成直角弯折，实际上生产过程中引脚冲压弯折必然会有内R角，如果建模时做成直角，会导致引脚与焊盘的贴合位置出现偏差，生成的钢网开口位置不对，影响焊接良率。另外，模块的本体高度是从PCB板面到模块顶面的距离，因为是弯脚结构，这个高度比同功率直插模块低近三分之一，在做超薄型通讯终端的结构堆叠时，这个尺寸优势非常明显，可以把板上的最高元器件高度控制在结构允许的范围内，不需要为了容纳电源模块额外增加整机的厚度。
