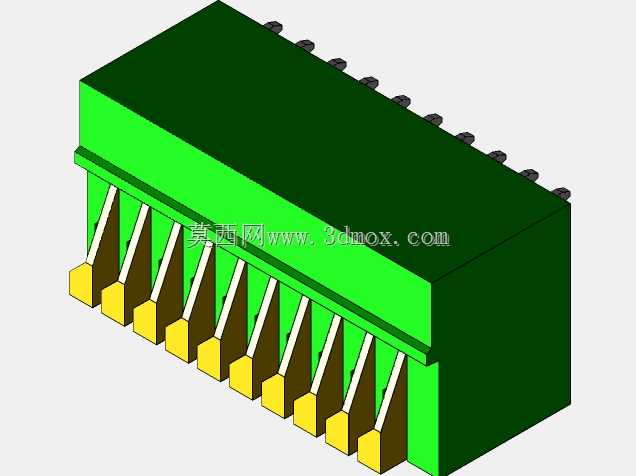

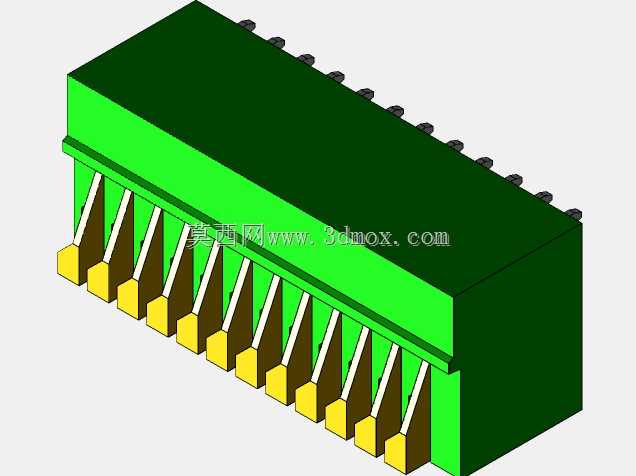

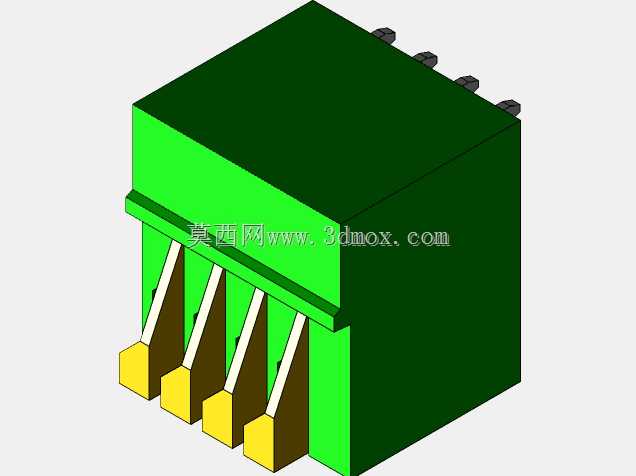

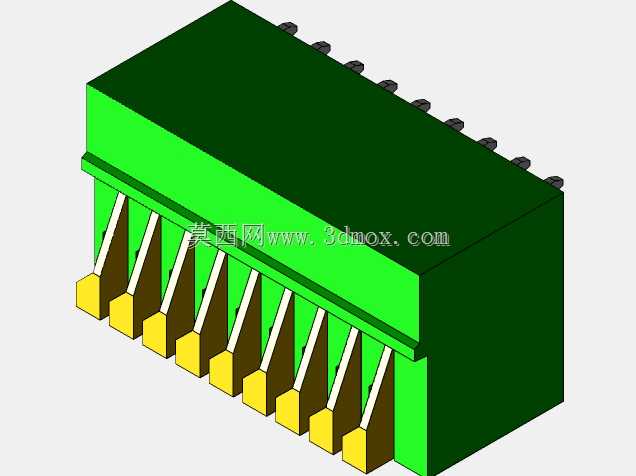

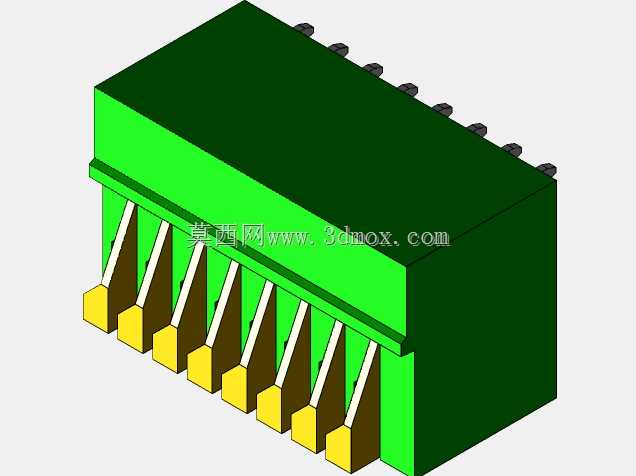

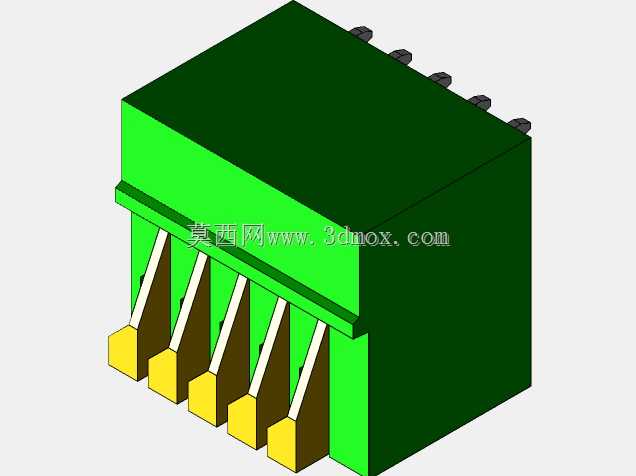

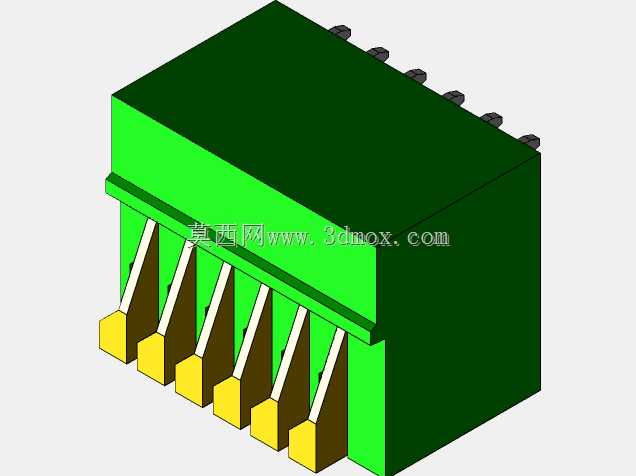

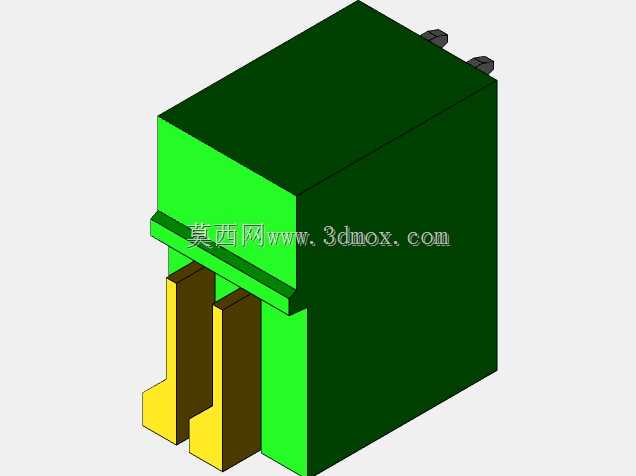

2.54mm间距90度弹簧接线端子结构

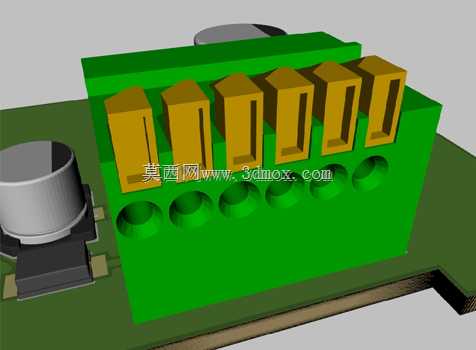

　　在工业控制板卡、消费类电子主板、通讯接口模块的PCB布线设计中，板端接线端子的选型直接决定了现场接线效率、连接可靠性与整机装配公差适配性，这款90度弯插的弹簧式接线端子，正是针对板边侧向接线场景开发的连接部件。不同于垂直直插端子占用PCB上方垂直空间的设计，该款端子采用90度出线方向，接线操作方向与PCB板面平行，尤其适合外壳内部垂直空间局促、线缆需要沿板边走线的设备结构，比如小型PLC扩展模块、嵌入式通讯网关、桌面式数据采集终端这类产品，既可以避免线缆弯折半径不足导致的线芯损伤，也能压缩整机外壳的内部高度空间，给上层屏蔽罩、散热结构预留足够的装配余量。

　　从功能特性来看，该端子采用弹簧夹持的接线结构，相比传统螺丝锁紧端子，无需借助螺丝刀即可完成单股硬线或者预压冷压头的多股软线插拔，现场接线效率可提升40%以上，同时弹簧结构自带的恒压力夹持特性，不会因为设备长期运行产生的温度循环、振动冲击出现接线松动，在轨道交通车载电子、工业现场振动环境下的传感信号接线场景中，能长期保持接触电阻稳定，避免信号传输中断或者接触不良引发的设备故障。端子的接触件采用铜合金镀锡工艺，兼顾导电性能与抗氧化能力，额定载流能力可以满足常规信号传输、小功率供电的接线需求，绝缘基座采用阻燃PA66材质，满足电子设备的阻燃等级要求，避免接线短路引发的基座熔融风险。

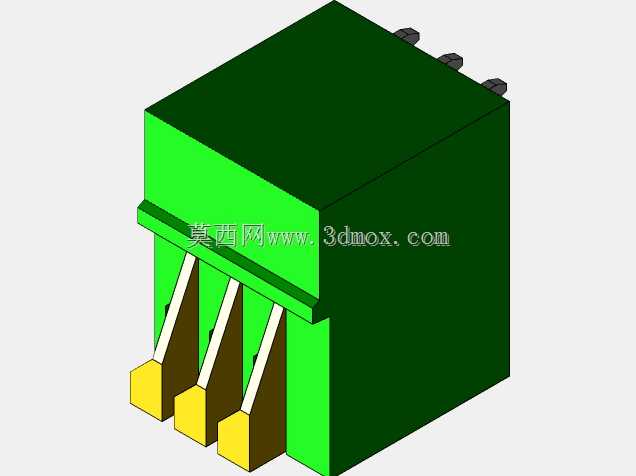

　　在设计思路上，这款端子严格遵循2.54mm的标准间距规范，焊盘位置完全匹配通用PCB设计的网格标准，结构工程师在进行PCB Layout时，可以直接调用标准封装库，无需单独定制焊盘尺寸，降低设计出错概率。端子的插装定位柱与PCB上的定位孔精准配合，过波峰焊时可以避免端子偏移，保证焊接后引脚与焊盘的对齐度，减少虚焊、连焊的不良率。基座上的每个接线位都设计了独立的操作按压区，接线时用指尖或者小号一字螺丝刀按压对应位置的弹簧压片，即可张开夹持口插入线缆，松开后自动锁紧，相邻接线位之间设置了绝缘隔栏，既可以避免接线时线芯丝外露引发的相邻回路短路，也能增加基座的结构强度，防止多Pin位端子在过炉后出现基座变形。

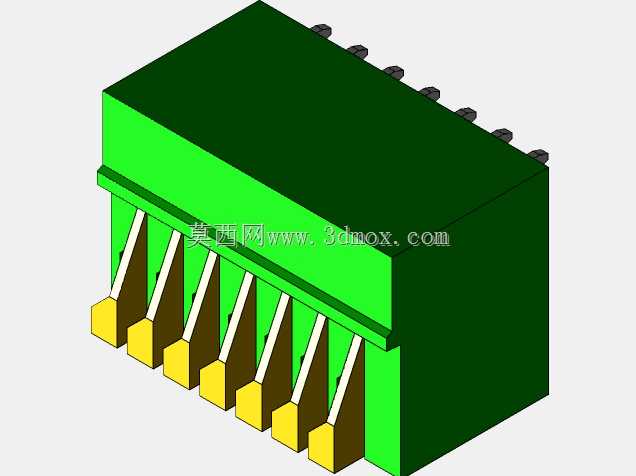

　　从安装边界尺寸来看，端子本体高度在垂直PCB方向的尺寸控制在较低范围，不会遮挡周边贴片元件的焊接与检修空间，90度弯折的焊脚长度适配常规1.6mm板厚的PCB，焊接后焊脚伸出PCB背面的长度控制在波峰焊工艺允许的范围内，不会出现焊脚过长顶到外壳内壁的问题。端子的整体长度随Pin数变化时，每个Pin位的增量严格保持2.54mm的间距，工程师可以根据实际接线回路数量选择对应Pin数的型号，无需调整周边元件的布局位置。在进行三维装配干涉检查时，需要注意端子接线口前方预留至少15mm的操作空间，保证接线时手指或者工具可以顺利按压弹簧压片，同时要预留线缆弯折的空间，避免线缆外皮与周边金属结构、散热片产生摩擦破损。对于需要在端子外侧增加线卡固定线束的结构，要保证线卡的安装位置不干涉端子的按压操作区域，兼顾接线便利性与线束固定的可靠性。
