在工业控制板卡、通讯设备电源模块、大功率驱动电路板的布线环节,接线端子的选型直接决定了整机布线的可靠性与后期维护效率,这款7.62mm间距的螺接式屏蔽接线端子,就是针对大电流信号传输场景下的板端接线需求设计的板载接插件。不同于常见的插拔式接线端子,这款端子采用螺纹压接的接线方式,单位接线孔可适配多股软线与单股硬线的压接需求,压接时通过顶部开槽的锁紧螺丝旋转下压,将剥好的线芯牢牢压在端子底部的导电基座上,避免设备运行过程中受振动、温度循环影响出现接线松脱、接触电阻变大的问题,尤其适合轨道交通、工业电源、户外通讯基站这类长期处于振动环境、对接线可靠性要求极高的应用场景。

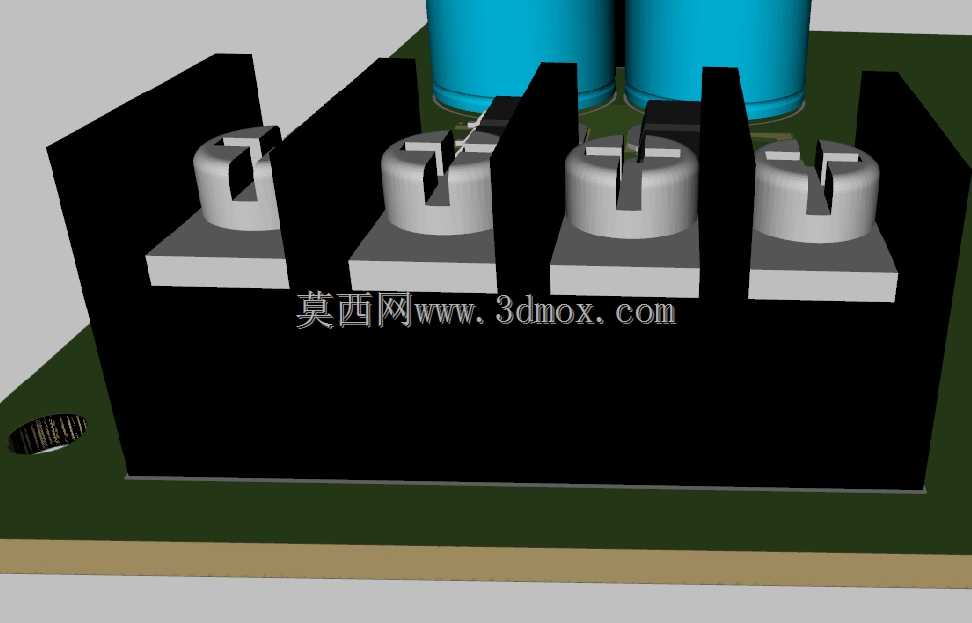

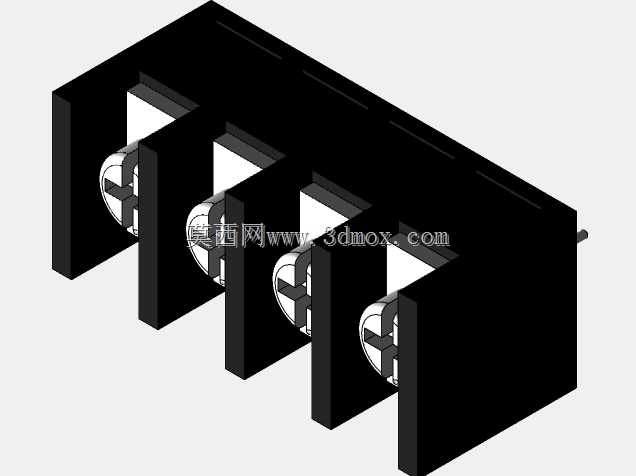

从结构设计层面来看,这款端子采用四位一体的基座设计,相邻接线位之间设置了独立的绝缘隔栏,隔栏高度完全覆盖螺丝锁紧位的金属部分,一方面可以避免接线时多股线芯散丝搭接到相邻接线位造成短路,另一方面也能提升端子整体的爬电距离,满足高电压应用场景下的安规要求。端子底部的导电基座采用镀锡铜材质,兼顾导电性能与焊接可靠性,基座底部伸出的焊接引脚直接对应PCB上的安装焊盘,引脚间距严格控制在7.62mm的标准间距,焊盘尺寸按照波峰焊工艺要求设计,既可以适配手工焊接的小批量生产场景,也能满足自动化波峰焊的大批量生产要求,不会出现引脚偏移、虚焊的问题。
考虑到大电流传输场景下的电磁干扰问题,这款端子在基座外侧设计了整体式的屏蔽安装结构,端子装配到PCB上之后,外侧的屏蔽壁可以和PCB上预留的屏蔽接地焊盘焊接到一起,形成半包围的屏蔽腔体,将接线位的金属部分完全罩在屏蔽结构内部,既可以减少外部电磁干扰通过接线位置串入板卡内部的敏感信号回路,也能避免大电流接线部位的电磁辐射向外扩散影响周边的敏感元器件,这一设计在开关电源、大功率伺服驱动板卡上尤为实用,很多常规接线端子因为没有屏蔽结构,在做EMC测试时经常出现辐射超标的问题,这款带屏蔽结构的端子可以直接帮助结构工程师省去额外增加屏蔽罩的设计步骤,缩短产品开发周期。
在安装边界尺寸上,这款端子的整体高度、基座宽度都做了严格的尺寸管控,相邻端子并排装配时不会出现结构干涉,端子顶部的螺丝锁紧槽采用一字开槽设计,既可以用普通一字螺丝刀操作,也能适配电动螺丝刀的自动化锁付需求,锁紧螺丝的下压行程做了限位设计,避免锁付过度导致螺丝脱落或者压断线芯。基座材质选用阻燃等级达到V0级的工程塑料,可承受波峰焊时的高温冲击,不会出现焊接过程中基座变形、引脚移位的问题,长期工作温度范围覆盖工业级设备的常规工作温区,即使在设备内部靠近发热元器件的位置安装,也不会出现绝缘性能下降、基座脆化的问题。
实际选型应用时,需要注意PCB上对应安装位置的焊盘布局要和端子引脚位置完全匹配,屏蔽壁对应的接地焊盘要做开窗处理,保证焊接时屏蔽壁能可靠接地,接线时线芯剥线长度要控制在合适范围,插入接线孔后锁紧螺丝的扭矩要符合常规接线端子的锁付扭矩要求,避免扭矩过大导致螺丝滑牙或者压伤线芯。这款端子的结构设计完全兼容市面上同间距同规格的常规螺接端子安装尺寸,做老产品升级替换时不需要修改PCB设计,可以直接替换原有无屏蔽结构的端子,快速提升产品的电磁兼容性能,不需要额外开模或者调整板卡布局,对于需要快速完成产品EMC整改的工程师来说是非常实用的选型方案。
