铁路用E-3型1/067020安全阀结构设计

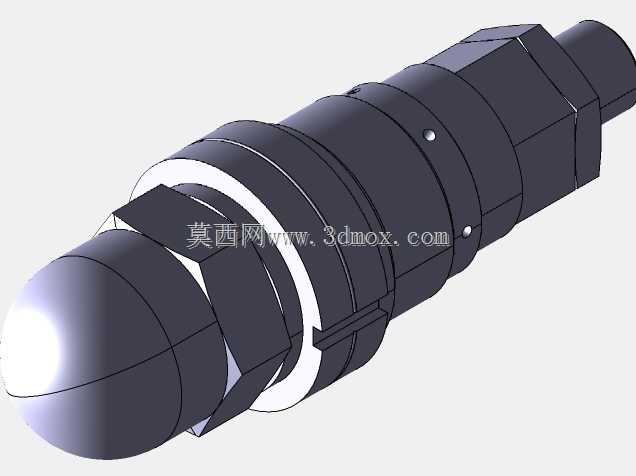

　　这款安全阀的设计完全围绕铁路车辆的气动制动系统工况展开，毕竟铁路车辆的制动管路压力稳定性直接关系到行车安全，尤其是长编组货运列车或者高速客运列车，制动管路的压力波动如果超出阈值，轻则导致制动响应滞后，重则引发行车事故，这类阀件就是为了在气动回路压力超过设定值时快速泄压，保证整个制动气路的压力维持在安全工作区间内。从结构外形来看，整体采用长圆柱式集成设计，没有多余的外伸结构，这种设计首先是考虑铁路车辆走行部或者制动柜内的安装空间非常紧凑，圆柱外形可以适配标准的管式安装座，不需要额外设计复杂的安装支架，端部的球形端盖是压力感应侧的防护结构，避免运行过程中碎石、灰尘击打感应膜片或者活塞结构，同时球形结构的流体阻力更小，

　　泄压时的气流导向更顺畅，不会产生紊流引发的阀件振动。多段式的六角结构分布在阀体不同位置，是给安装紧固预留的扳手位，现场运维人员不需要专用工装，用普通开口扳手就能完成拆装和压力调校，每段六角的尺寸都对应不同的拆装工序，靠近端部的六角用于端盖紧固，中部的六角用于阀体和管路接头的对接，靠近尾端的六角则是和安装座的锁紧位配合，这种分段式的扳手位设计避免了拆装时相邻结构的干涉，哪怕是在狭小的设备舱内也能完成操作。阀体上的两个定位销孔是和安装座的定位结构配合的，安装时可以快速对准管路接口，不会出现装偏导致的密封面泄漏，同时定位销可以承受车辆运行过程中的振动载荷，避免阀件在长期振动下出现松脱。设计过程中首先考虑的是铁路应用的高可靠性要求，

　　整个阀的内部流道做了圆弧过渡处理，压缩空气通过时不会产生尖锐的节流噪音，同时减少气流对阀体内壁的冲蚀，延长阀件的检修周期，毕竟铁路车辆的运维是按走行公里数定修的，阀件的检修周期要和车辆的定修周期匹配，减少临修次数。密封结构采用了软硬结合的密封形式，金属硬密封承担主要的压力承载，软质密封件保证低压下的密封性能，哪怕是在低温环境下，比如北方冬季的户外工况，密封件也不会因为低温硬化导致泄漏，适配铁路车辆跨区域运行的环境温差要求。安装边界上，整体的外径尺寸控制在适配铁路标准气动管路的安装孔径范围内，轴向长度也符合制动柜内的预留安装空间，尾端的管路接口采用标准的气动管螺纹，可以直接和现有铁路车辆的制动管路对接，不需要额外加工转接头，

　　替换现有同类型阀件时可以直接互换，不需要改动周边的管路布局。功能特性上，这款阀的泄压响应速度做了针对性优化，当气路压力超过设定阈值时，内部的活塞结构会在毫秒级时间内抬起，快速释放多余压力，当压力回落至设定工作值时会自动回座密封，不会出现压力过降导致的制动压力不足，回座后的密封性能可以满足长期保压要求，不会出现内漏导致的压力缓慢下降。整个阀体的材质选用了耐候性的金属材料，表面做了防腐处理，可以适应铁路运行过程中的潮湿、盐雾、粉尘等复杂环境，不会因为长期户外使用出现阀体锈蚀卡滞的问题。设计时还考虑了运维的便捷性，整个阀的拆解不需要专用工具，拧开端盖就可以更换内部的密封件和弹簧等易损件，现场运维人员经过简单培训就可以完成检修，不需要将阀件返厂维修，降低运维成本。另外，这款阀的结构完全符合UIC相关标准的要求，压力参数、安装尺寸、性能指标都满足铁路车辆气动元件的通用规范，可以适配不同型号的铁路机车、车辆的气动制动系统，不管是新造车的配套还是旧车的维修替换都能适用。
