铁路车辆用螺旋联轴式牵引连接装置

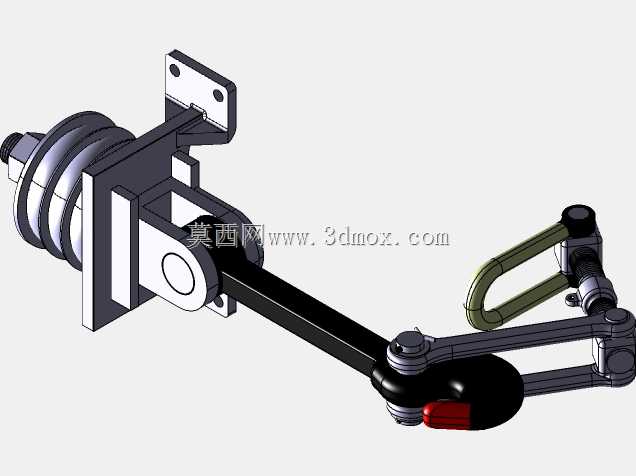

　　该牵引装置主要应用于铁路客货车辆的端部连挂作业场景，承担车辆间纵向牵引力传递、运行过程中纵向冲击缓冲的核心功能，是铁路车辆走行连挂系统中不可或缺的机械连接部件。从结构功能来看，装置一端采用带安装孔的法兰式支座结构，安装面预留的两个对称螺栓孔可直接与车辆端部的安装座通过紧固件刚性固定，安装面的平面度公差控制在0.1mm以内，保证连接后无附加安装应力，避免长期受交变载荷出现支座断裂问题。装置核心传力路径采用螺旋联轴器配合牵引齿轮的结构形式，螺旋联轴器可在车辆通过曲线线路时，自动补偿相邻车辆间的横向、垂向相对位移，避免刚性连接带来的结构卡滞或部件过载损坏；牵引齿轮则负责将车钩端传递来的纵向牵引力均匀传导至支座端，齿轮齿面经过硬化处理，

　　接触疲劳强度满足长期大载荷牵引的使用要求。装置中部的长杆传力臂采用箱型截面设计，在保证整体结构刚度的前提下尽可能降低自重，传力臂与两端铰接位置均设置有自润滑衬套，可减少日常维护频次，适应铁路车辆长周期运行的工况需求。端部的钩体结构采用带防脱锁扣的设计，锁扣处设置的红色标识块可直观判断锁闭状态，避免连挂后出现意外脱钩的安全隐患；钩体与相邻车辆的车钩连挂后，铰接位置可实现水平方向±15°、垂直方向±8°的转动角度，满足车辆通过最小半径曲线、以及线路垂向不平顺工况下的自由度补偿需求。从设计思路层面，该结构优先考虑了铁路工况下的载荷特性：车辆启动、制动时会产生较大的纵向冲击载荷，因此所有传力部件的安全系数均取3倍以上的额定牵引载荷，

　　螺旋联轴器的缓冲行程设置为35mm，可有效吸收瞬时冲击能量，降低冲击载荷对车辆车体结构的损伤。安装边界方面，装置整体沿车辆纵向的安装长度为680mm，安装支座的横向安装孔距为120mm，垂向安装面距离车钩中心的高度为320mm，可适配多数标准轨距铁路车辆的端部安装接口，无需对车体原有安装结构做大幅改造即可完成换装。结构建模过程中，所有铰接位置的配合间隙均按照铁路车辆相关标准设定，转动副间隙控制在0.2-0.5mm之间，既保证转动灵活性，又避免间隙过大带来的运行冲击异响；所有紧固件均采用防松设计，螺钉连接处设置有防松垫片，适应车辆运行过程中的持续振动工况，防止紧固件松动脱落。该装置的传力路径经过多轮优化，牵引力从端部钩体传入后，经铰接销轴传递至螺旋联轴器，再通过牵引齿轮啮合将力传导至安装支座，整个传力路径无应力集中突变区域，所有拐角位置均设置有圆角过渡，避免长期受交变载荷出现疲劳裂纹。
