铁路Y27转向架用Knorr重量阀结构

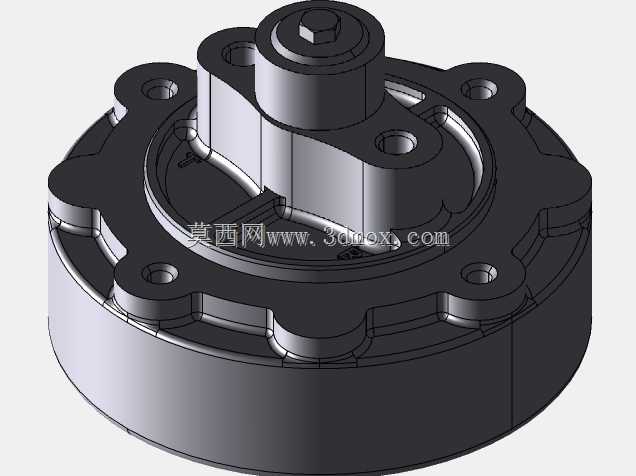

　　铁路车辆走行部的制动系统匹配一直是转向架设计中的核心环节，这款适配Y27系列转向架的重量阀，核心作用是根据车辆实际载重动态调整制动缸输出压力，避免空车制动时制动力过大造成轮对擦伤，或是重车工况下制动力不足导致制动距离超标，这类阀件在货运铁路车辆的制动回路中属于关键的载荷敏感调节部件，直接关系到车辆运行的制动安全性与轮对使用寿命。从结构设计来看，该阀采用圆盘式主体布局，底部为圆柱形阀腔主体，上部凸台设置了核心的载荷感应与阀芯调节结构，周向均匀分布的带孔安装耳座完全匹配Y27转向架对应安装位的螺栓孔位，安装时无需额外加工转接板，可直接通过螺栓固定在转向架的预设安装座上。设计阶段首先要考虑的是铁路运行工况下的抗振性能，

　　阀腔内部的阀芯滑动副采用了耐磨导向结构，避免车辆运行过程中持续的线路振动导致阀芯卡滞，所有密封沟槽的尺寸公差都严格按照铁路制动部件的密封标准设计，适配耐低温、耐老化的橡胶密封件，满足不同地域线路的环境使用要求。周向的安装耳座做了加厚过渡处理，耳座与主体圆柱的衔接位置设置了圆弧卸荷结构，避免长期受振动载荷作用出现应力集中开裂的问题，上部的调节端采用六角锁紧结构，完成出厂压力标定后可通过锁紧结构固定调节位置，防止运行中参数偏移。从安装边界来看，该阀整体最大外径与转向架安装位的周边预留间隙完全匹配，安装后不会与周边的制动管路、轴箱部件产生运动干涉，上部的调节端预留了足够的操作空间，后续运维过程中无需拆卸阀件即可完成压力校核与微调。

　　阀件的流道设计采用了平滑过渡结构，减少压缩空气在阀腔内的压力损失，保证压力调节的响应速度，当车辆载重变化时，阀内的感应机构会快速感知载荷对应的位移信号，调整输出到制动缸的空气压力，让不同载重下的制动减速度保持在合理区间。在建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工要求做了对应设置，安装孔的位置度、阀芯安装腔的同轴度都符合制动阀件的加工精度要求，既可以作为制动系统教学的结构演示模型，也能为转向架制动系统的布局设计、阀件选型校核提供直观的结构参考，帮助设计人员快速确认安装空间、匹配连接管路的走向，避免布局阶段出现干涉问题。这类重量阀的结构可靠性直接影响制动系统的稳定性，设计时除了功能实现，还充分考虑了运维便利性，外露的紧固件都采用标准铁路车辆用紧固件规格，后续更换配件时无需特殊定制工具，常规的车辆运维工具即可完成拆装维护，阀体外表面的结构没有多余的凸起与死角，方便日常检修时的清洁与状态检查。
