铁路车辆用105mm行程30KJ吸能缓冲装置

　　在铁路车辆走行与连挂系统的设计中，缓冲装置是直接决定车辆运行平稳性、连挂安全性以及部件疲劳寿命的核心受力部件，本次呈现的这款缓冲结构，核心适配干线货运、客运列车以及厂矿专用铁路车辆的车钩连挂场景，核心额定吸能指标为30KJ，有效工作行程为105mm，主要承担车辆连挂瞬间的纵向冲击载荷消解、运行过程中纵向振动衰减的作用，避免刚性冲击直接传递至车体底架与车载设备，从根源上降低车体结构焊缝疲劳开裂、车载精密设备受冲击损坏的概率。

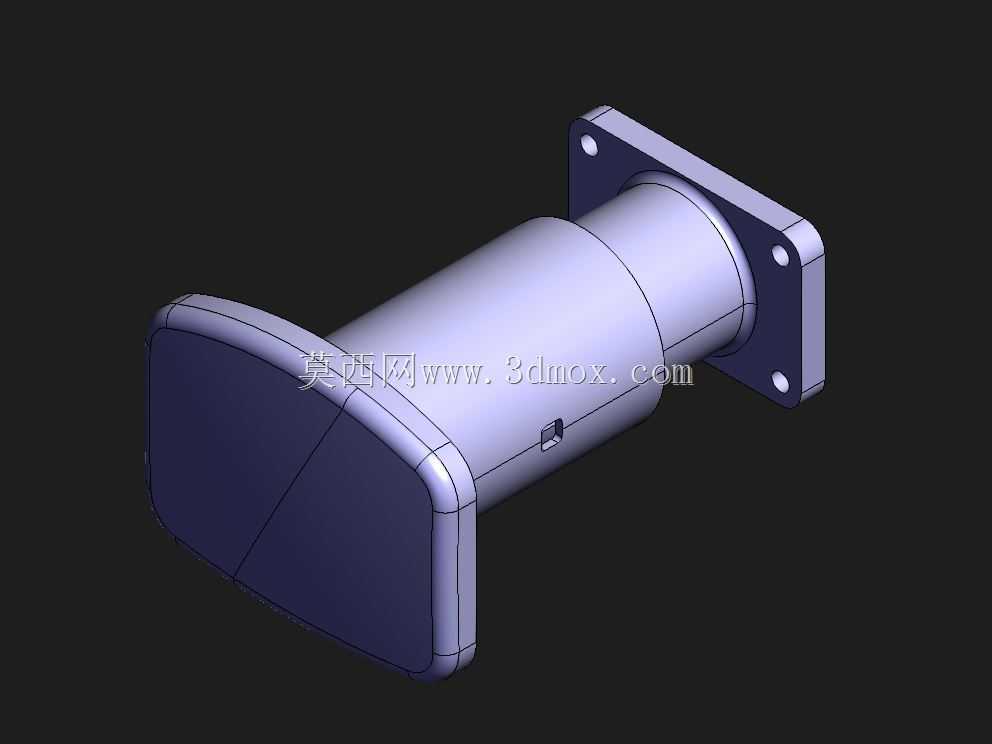

　　从实际应用场景来看，这类缓冲装置多安装在车钩与车体底架的安装座之间，日常运行中需要持续承受列车牵引、制动过程中产生的交变纵向力，在调车作业连挂时，还要承受瞬时的大能量冲击，因此结构设计上首先要保证受力路径的合理性：装置整体采用柱式承力结构，一端为带安装法兰的固定端，法兰盘上预留四个对称布置的通孔安装位，可直接通过高强度螺栓与车体底架的安装座贴合固定，法兰盘与筒体衔接位置做了大圆角过渡处理，避免应力集中导致的法兰根部断裂问题；另一端为弧形接触面的冲击端，接触面轮廓与车钩尾框的承力面完全匹配，保证冲击载荷可以均匀传递到缓冲元件上，不会出现偏载导致的缓冲元件偏磨、局部压溃失效。

　　从功能特性上看，这款缓冲结构采用斥力式吸能原理，内部的弹性吸能元件在受到纵向冲击时，通过元件的弹性变形将冲击动能转化为弹性势能存储，同时配合内部的阻尼结构将部分动能转化为热能耗散，避免冲击结束后弹性元件快速回弹造成的二次纵向冲击。相较于传统的摩擦式缓冲器，这种斥力结构的阻抗力变化更平缓，在额定行程范围内，阻抗力不会出现陡增的情况，既可以保证小冲击下的缓冲灵敏度，避免车辆运行中出现频繁的刚性撞击感，也能在大冲击下快速达到额定吸能值，防止缓冲器被压死导致刚性冲击传递到车体。

　　在设计思路上，这款缓冲装置充分考虑了铁路工况下的维护便利性与环境适应性：筒体外部采用全密封结构，可阻挡雨水、沙尘进入筒体内部磨损弹性元件与阻尼结构，适配露天、高粉尘、高湿度的铁路运行环境；筒体侧面预留了状态检查孔位，日常列检时不需要拆解缓冲器，就可以通过检查孔观察内部弹性元件的状态、磨耗情况，大幅降低日常维护的工作量。外形尺寸与安装边界的设计完全兼容现有铁路车辆的安装接口，安装法兰的孔位间距、筒体的外径尺寸、冲击端的伸出长度都符合通用铁路车钩缓冲装置的安装尺寸规范，不需要对现有车体底架的安装座做任何改造，就可以直接替换同规格的老旧缓冲装置，适配性极强。

　　从结构细节来看，冲击端的弧形接触面做了加厚处理，表面硬度满足长期承受冲击载荷的耐磨要求，不会因为长期受冲击出现接触面凹陷、变形的问题；筒体与法兰的连接采用整体锻造后机加工的工艺路线，相比焊接结构，整体强度更高，抗冲击疲劳性能更好，可承受百万次以上的交变载荷冲击而不出现结构失效；内部的导向结构可以保证缓冲装置在工作过程中始终沿轴向伸缩，不会出现卡滞、偏斜的问题，即使在车辆通过曲线、车钩存在一定摆角的情况下，也能保证缓冲装置正常工作，不会因为横向分力导致伸缩卡滞。

　　在三维建模过程中，这类缓冲装置的建模需要重点关注几个核心尺寸的精度：首先是安装法兰的孔位位置度，必须保证四个安装孔的相对位置误差控制在允许范围内，避免现场安装时出现螺栓无法穿入的问题；其次是冲击端的接触面轮廓，必须与车钩尾框的接触面完全贴合，否则会导致局部应力过大，压坏接触面；另外是筒体的伸缩行程限位尺寸，必须保证105mm的有效工作行程，同时预留足够的安全余量，防止最大冲击下缓冲器被刚性压死。建模时还需要考虑各部件之间的装配间隙，保证伸缩运动过程中不会出现部件干涉，同时密封结构的配合尺寸要满足密封要求，避免出现密封失效的问题。

　　对于铁路车辆设计、车钩配件选型的工程人员来说，这类缓冲装置的三维模型可以直接用于车辆总体布局的干涉检查、车钩连挂系统的动力学仿真分析，通过导入模型可以准确模拟不同连挂速度下的缓冲器吸能效果、车体纵向加速度变化，为车辆的连挂速度限值制定、缓冲器参数匹配提供准确的模型依据；对于生产制造环节，模型的尺寸参数可以直接作为工艺编制、工装设计的参考，减少重复建模的工作量，提升设计与生产的衔接效率。
