工业级热风循环加热设备结构设计

项目分类:通用机械零部件 发布时间:2022-09-08 ID:694628
  • 工业级热风循环加热设备结构设计
  • 工业级热风循环加热设备结构设计

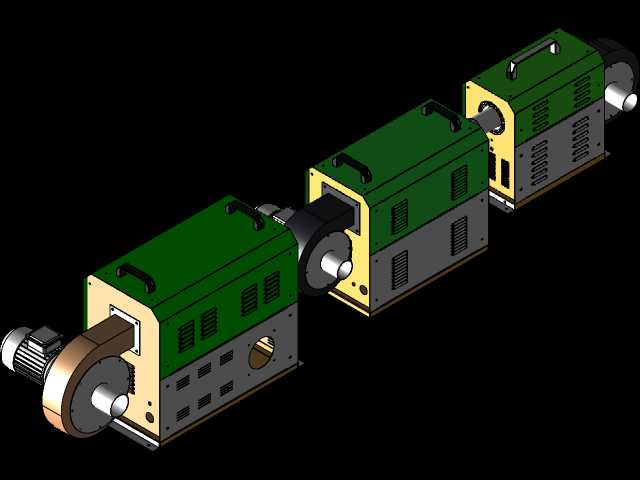

  在工业生产的烘干、热缩、工件除潮、局部加热工位中,热风发生设备是整条产线热工艺段的核心执行单元,这套热风设备的三维结构完全围绕现场安装与长期运行的实际需求搭建,没有多余的装饰性设计,所有结构特征都服务于功能落地。从整机布局来看,设备采用上下分层的壳体结构,上层为加热腔体与出风段,下层集成离心风机与控制模块,这种排布方式充分利用了垂直空间,减少了设备在产线支架上的横向占用面积,适配多数自动化产线侧边安装、工位上方吊装的空间要求。设备顶部设置的一体化提手并非装饰结构,其安装位置经过重心配平计算,单人即可完成设备的移位与安装对位,提手与上壳体采用内嵌式螺丝固定,连接位置做了局部加厚的筋位处理,避免长期搬运出现壳体开裂的问题。

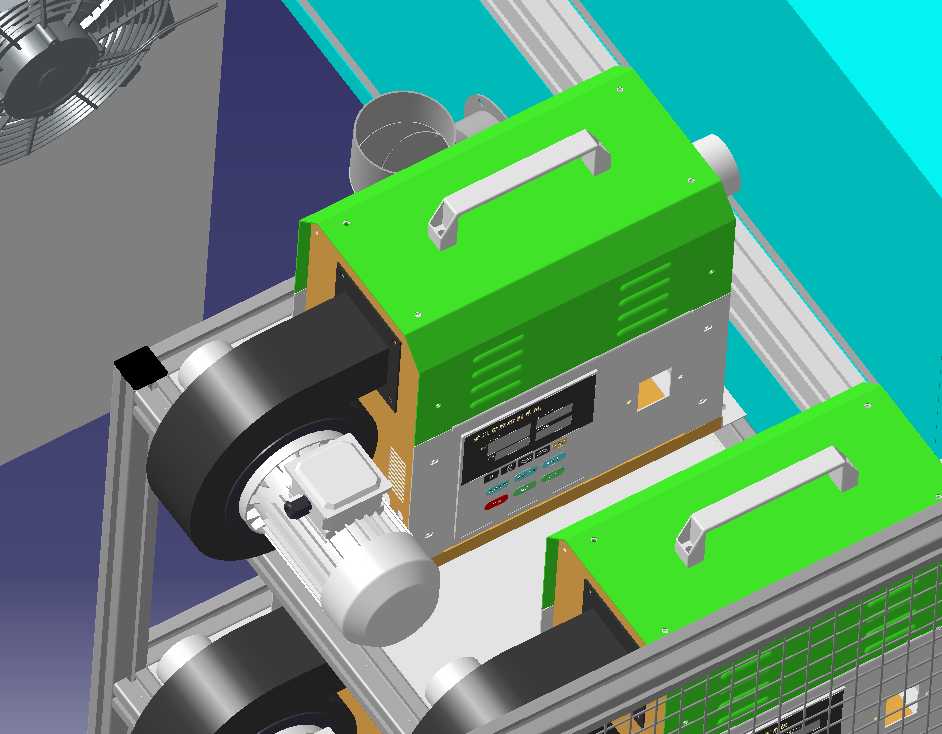

  风道设计是这类设备的核心,模型中可以看到离心风机的出风口直接对接加热腔体的进风侧,没有多余的弯折风道,最大程度降低风阻损耗,风机与加热腔的连接位置预留了密封件安装槽,实际装配时填入耐高温硅橡胶密封条,就能避免热风泄漏导致的热量损耗与工位温度异常。加热腔侧面排布的多组通风槽采用等距错位设计,既可以保证腔体内部的热量均匀散出,避免局部过热,又能防止大尺寸杂物落入腔体内部损坏加热元件。设备正面的控制面板区域做了内凹式设计,操作按键与显示屏嵌入壳体平面以下,避免工位上的工件搬运、工具磕碰损坏操作元件,面板下方预留的不同颜色按钮对应电源、加热、风机运行、故障复位四个核心功能,排布逻辑符合一线操作人员的使用习惯,不需要额外培训即可快速上手。

  从安装边界来看,设备底部预留了标准铝型材安装的连接孔位,可以直接固定在40系列工业铝型材搭建的产线支架上,不需要额外加工转接板,设备侧面的进出线位置做了防水接头的安装位,适配工业现场的布线防护要求。风机侧的连接轴与风轮做了同轴度定位结构,建模时已经预留了轴承安装位与动平衡调整的余量,实际生产装配时不需要二次修配就能满足运行的动平衡要求,降低高速运行时的振动与噪音。设备的壳体拼接采用折边卡合加螺丝固定的方式,折边位置预留了密封胶填充槽,既可以提升壳体的整体结构强度,又能保证设备在多粉尘、有少量喷淋的工业现场运行时,内部电气元件不会被外界污染物侵入。

  在实际应用场景中,这类热风设备可以对接产线的PLC控制系统,通过面板上预留的通讯接口实现温度、风速的远程调节,适配不同工件的加热工艺要求,比如在包装工位的热缩膜加热、电子元器件组装后的烘干除潮、金属工件喷涂前的预热、塑胶件的局部软化定型等工位都能直接适配。建模过程中对所有易损件的位置都做了快拆结构设计,比如加热元件的安装位置预留了抽拉式的维护窗口,不需要完全拆开整机壳体就能完成加热管的更换,风机的电机部分也做了独立的安装支架,拆卸维护时不会影响加热腔体的密封性能。设备的外壳边角全部做了圆角处理,避免安装与维护过程中尖锐边角划伤操作人员,所有外露的螺丝头都采用沉头设计,保证壳体外表面平整,不会积留生产过程中的粉尘与杂物,日常清洁维护只需要擦拭外表面即可。

  从结构强度的角度考虑,设备上下壳体的连接位置做了内嵌的金属衬套预埋位,长期拆装维护不会出现塑料壳体的螺丝孔滑牙问题,提手位置的受力筋一直延伸到壳体底部的安装面,搬运时的受力直接传递到设备底部的支撑结构,不会因为长期受力出现壳体变形。出风口的位置预留了标准风管连接的法兰接口,可以根据现场需求对接不同长度的热风导管,将热风精准引导到需要加热的工位位置,法兰接口的尺寸采用通用工业标准,不需要定制转接件就能和市面上常规的耐高温风管匹配。
