工业集成式储水动力供水单元结构设计

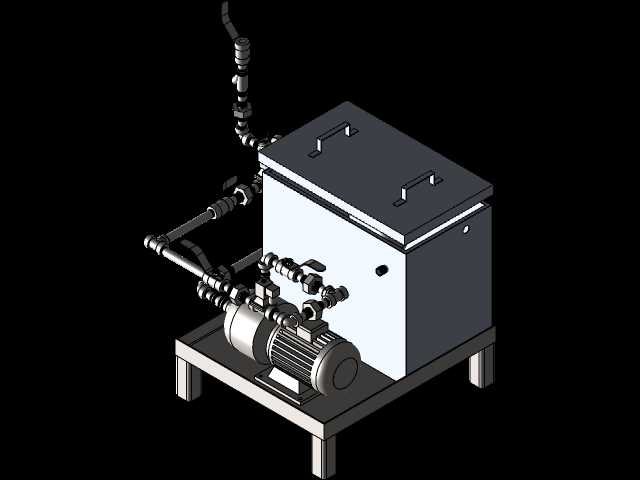

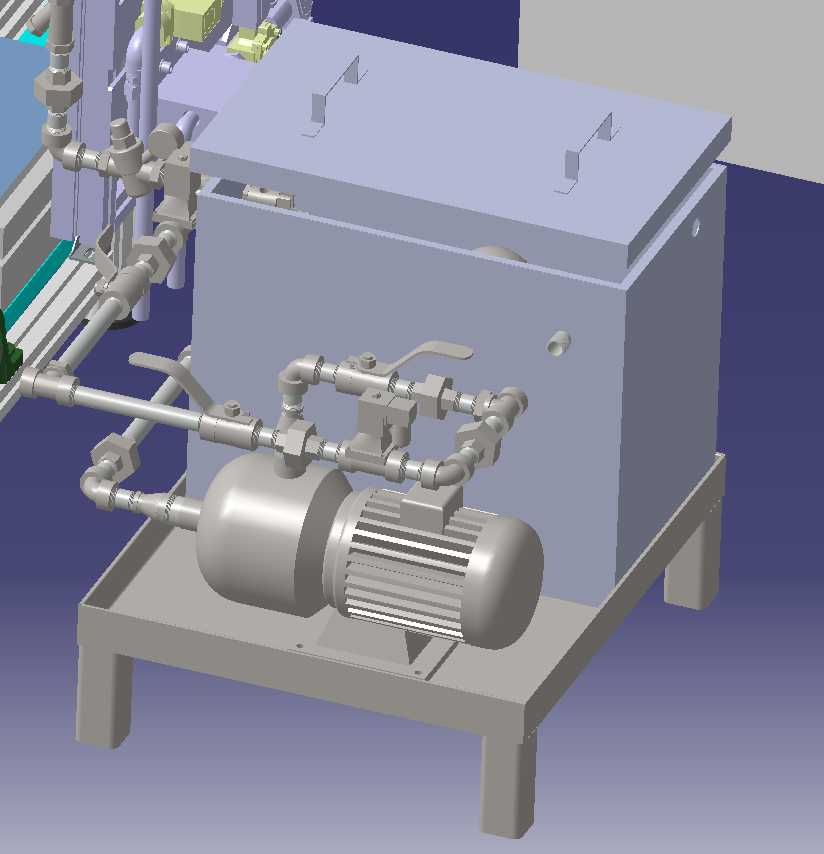

　　这套集成式储水动力单元，核心是将储液腔体、流体输送泵组、控制管路、支撑机架整合为一体化撬装结构，在工业现场的循环冷却、工艺供水、废液中转、液压系统补液等场景中都能直接适配，省去了现场零散拼接管路、单独固定泵体的繁琐工序，出厂前即可完成整体耐压测试与管路密封性验证，到场后仅需对接进出液主管道即可投入使用。从结构设计逻辑来看，储液腔体采用长方体箱型焊接结构，顶部设置两个对称的吊装凸耳，方便车间内行车转运与现场就位安装，箱体侧壁预留了液位检测接口、溢流口与排污口，日常运维时无需拆解上部管路即可完成液位校准、杂质排放操作，箱体上盖采用可拆卸式密封结构，边缘加工有密封槽，可根据输送介质特性选配橡胶或四氟密封垫，

　　避免输送易挥发介质时出现溢散问题。配套的流体输送泵组直接通过减震垫固定在箱体延伸出的集成安装底座上，泵组进出口与箱体之间采用硬管加活接的连接方式，既保证了管路连接的刚性，避免长期运行出现管路抖动松脱，又能在泵组需要维护拆解时快速拆卸，无需切割或大范围挪动周边管路。管路上集成了手动截止阀、止回阀与旁路调节支路，现场调试时可通过旁路阀调整输出流量与压力，无需在外部管路上额外加装调节元件，管路的走向全部沿机架与箱体侧壁排布，采用管卡分段固定，所有弯头处都做了圆弧过渡处理，减少流体输送过程中的阻力损失，同时避免直角弯头处长期受流体冲刷出现磨损泄漏。支撑机架采用型钢焊接成型，四个支脚底部预留了地脚螺栓安装孔，

　　可直接固定在混凝土基础或钢制平台上，支脚高度经过核算，既保证了箱体底部排污口有足够的操作空间，又让整体重心控制在机架投影范围内，满液运行时不会出现重心偏移晃动的问题。从安装边界来看，整体撬装结构的长宽尺寸控制在常规工业通道的通行范围内，现场转运时无需拆除周边防护设施即可通过车间标准通道，高度方向预留了上部管路的操作空间，日常开关阀门、查看仪表时无需登高作业。设计过程中针对不同应用场景做了适配性考量，用于循环冷却场景时，箱体内部可预留冷却盘管安装位，接入外部冷源即可实现储液温度控制；用于腐蚀性介质输送时，箱体内壁与管路可更换为不锈钢材质，匹配不同介质的防腐要求；泵组的选型也预留了安装接口，可根据流量、扬程需求更换不同功率的泵体，

　　无需改动整体机架与管路的主体结构。这套结构的设计核心是减少现场安装工作量，提升设备集成度，相比传统分开采购水箱、泵、管路再现场拼接的方式，一体化结构的管路布局更紧凑，泄漏点更少，整体运行稳定性更高，同时占用的车间平面面积更小，对于空间紧张的生产线配套场景尤为适用。在细节处理上，所有管路的连接螺纹处都设计了密封件安装位，焊接部位全部做了去应力处理，避免长期运行受温度变化影响出现焊缝开裂，箱体外部可根据需求加装保温层，用于低温或高温介质输送时减少热量损耗，机架表面做了防锈喷涂处理，适应车间内潮湿、多粉尘的运行环境。
