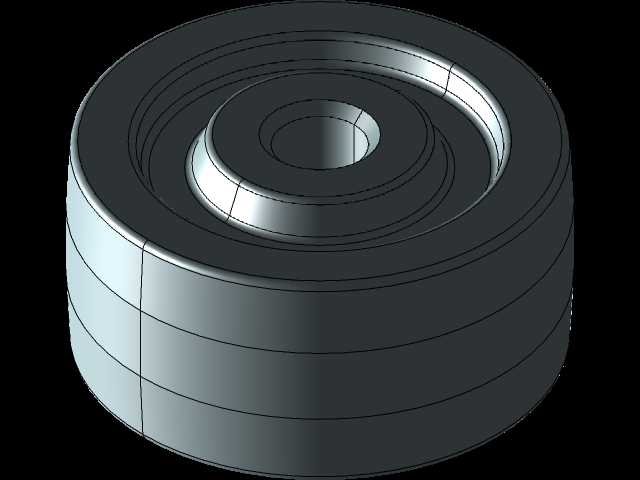

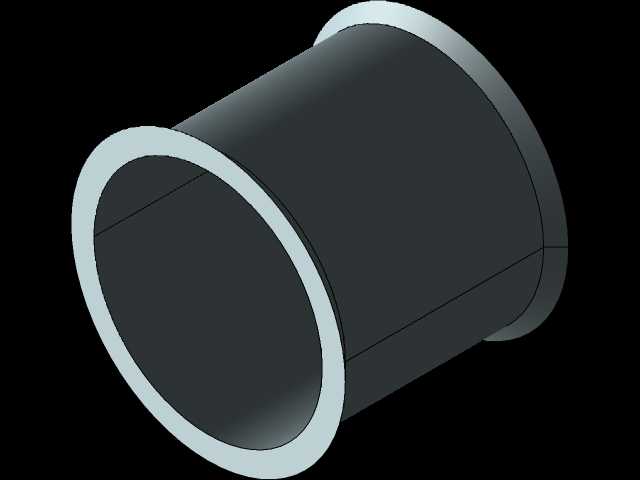

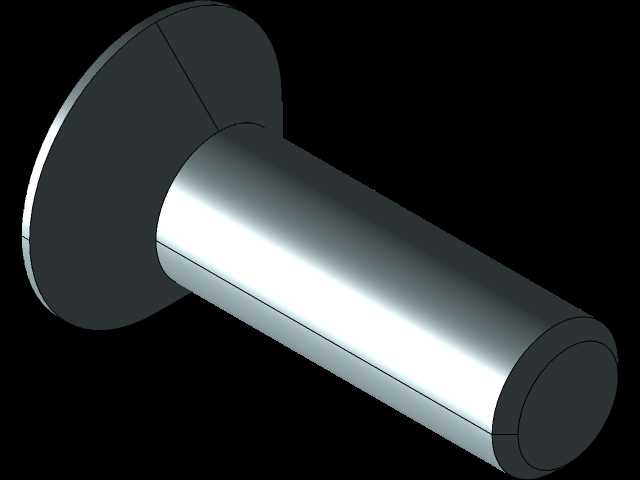

圆柱型机架支撑组件结构设计

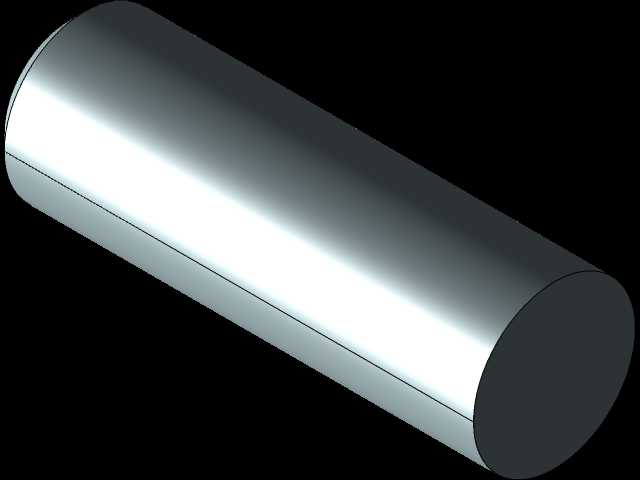

　　这类圆柱型机架支撑构件，在各类回转类工业设备、筒状生产装置中应用十分广泛，从物料输送的滚筒承载机架，到反应类筒状设备的外部支撑框架，再到大型辊轴设备的端部支撑结构，都能看到这类构件的身影。不同于常规的方管焊接机架，圆柱型的主体结构在承受径向均布载荷时具备更优的应力分布表现，不会出现方管结构棱角处的应力集中问题，在需要承受周向均匀载荷的工况下，结构稳定性优势十分明显。

　　从实际使用场景来看，这类机架组件往往作为设备的基础承载单元，需要承担上部筒体、内部回转部件以及工作介质的全部静载荷，同时还要抵消设备运行过程中回转部件动平衡偏差带来的周期性振动载荷，因此在设计阶段首先要明确安装边界的尺寸约束：主体圆柱的外径需要匹配所承载筒体的内径或者外部包覆尺寸，避免出现安装干涉，圆柱的轴向长度要根据设备整体的布局要求确定，既要保证内部有足够的空间容纳传动、检测等内置部件，也要控制整体长度避免悬臂过长带来的挠度超标问题。

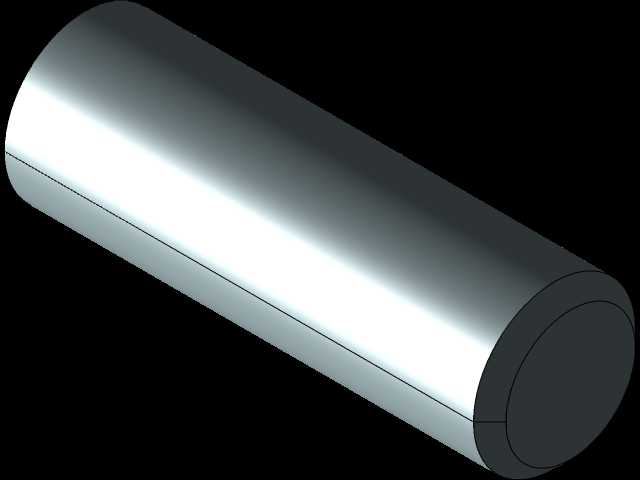

　　设计过程中，首先要根据实际承载需求计算筒体的壁厚，常规工况下如果是作为外部防护兼承载的机架结构，壁厚选择要兼顾刚性与重量控制，壁厚过薄会导致筒体受载后出现圆度变形，影响内部回转部件的运行同轴度，壁厚过大则会造成材料浪费，提升整体设备的重量与制造成本。筒体两端的连接结构是设计的重点，需要根据对接部件的形式选择法兰连接或者止口定位结构，如果是对接端盖类部件，止口的配合公差要选择过渡配合级别，既保证装配时的定位精度，也不会出现过盈装配带来的装配应力问题；如果是对接相邻的机架段，则需要在筒体端部加工焊接法兰，法兰上的螺栓孔位置度要严格控制，保证多段机架拼接后的整体同轴度误差在允许范围内。

　　筒体表面的加工要求也需要根据实际用途确定，如果机架外部需要安装导轨、传感器支架等附属部件，需要在筒体对应位置预留安装平面，直接在圆柱面上加工出小平面来安装附件，相比额外焊接安装座的方式，能更好地保证安装位置的精度，也避免焊接变形对筒体整体圆度的影响。如果机架内部需要走布线或者铺设管路，还要在筒体侧壁对应位置加工穿线孔，孔的边缘要做倒角处理，避免划伤线缆或者管路，穿线孔位置要避开筒体的主承载应力路径，减少开孔对整体结构强度的影响。

　　从安装适配的角度来说，这类圆柱机架组件的底部支撑结构需要根据现场安装条件设计，如果是固定安装在混凝土基础上，需要在筒体下部焊接支撑脚，支撑脚的底板尺寸要匹配基础地脚螺栓的间距，底板上的长圆孔设计可以抵消基础施工的位置误差，降低现场安装的调整难度；如果是需要集成到移动设备上，支撑结构则要做轻量化设计，在保证刚性的前提下减少不必要的材料去除，降低整体移动负载。

　　实际建模过程中，要重点控制筒体的圆度公差与两端面的平行度公差，两端面的垂直度误差会直接影响后续对接部件的装配精度，若端面倾斜会导致连接后的传动轴出现偏角，加剧轴承部件的磨损。筒体上的所有焊接位置都要在建模时预留焊接收缩余量，避免实际生产焊接后出现尺寸超差的问题，对于需要做机加工的安装面，要预留足够的加工余量，保证加工后能达到设计要求的表面粗糙度与平面度。

　　这类结构在实际使用中还要考虑运维的便利性，如果机架内部的部件需要定期检修，要在筒体侧壁对应位置开设检修口，检修口的盖板要做密封结构设计，避免粉尘、水汽进入机架内部影响内部部件的使用寿命，检修口的位置要避开内部传动部件的运动路径，保证检修操作时有足够的操作空间。整体结构做模块化设计，不同功能段的机架采用统一的连接接口标准，方便后续设备的升级改造与部件替换，降低后期的运维成本。
