八吸嘴凸轮变距自动取料机构设计

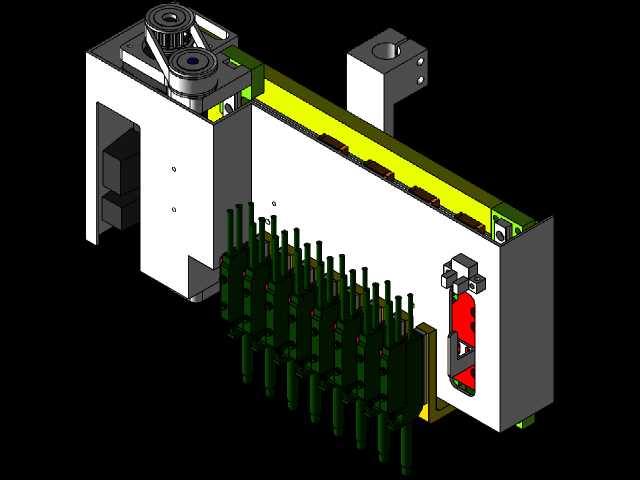

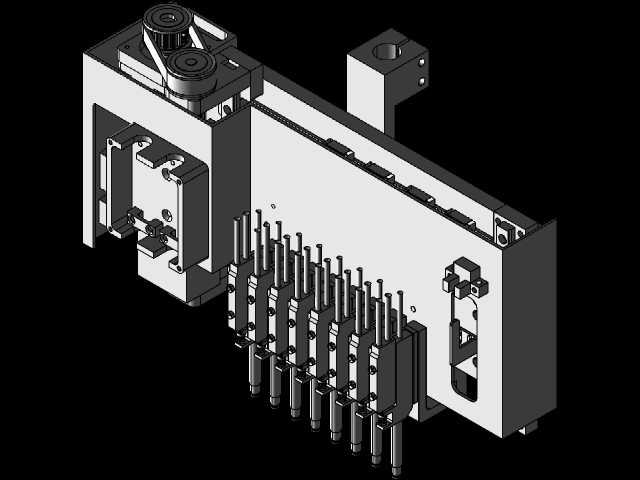

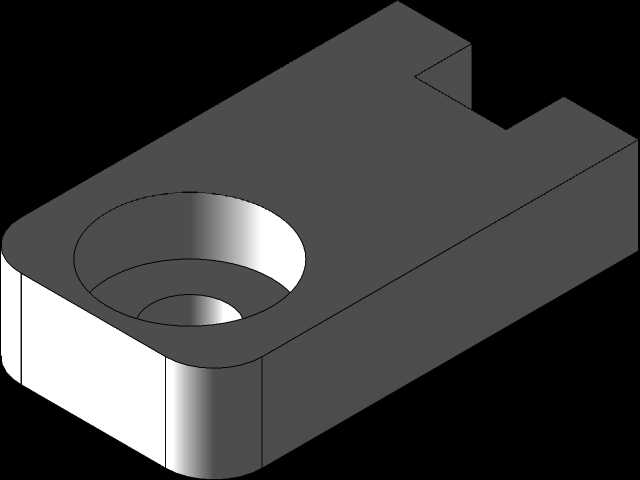

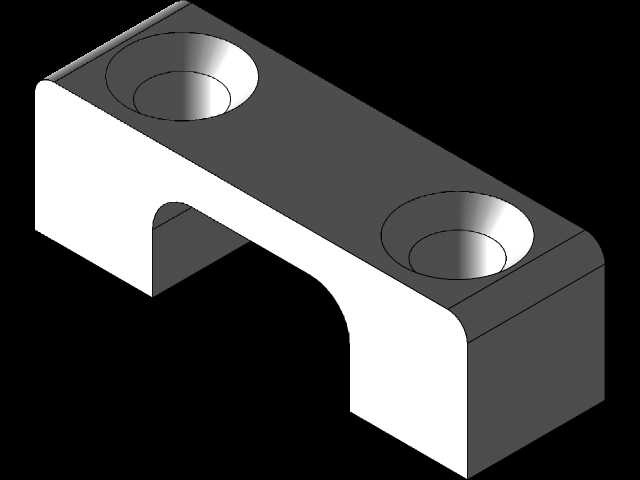

　　在电荷耦合器件这类精密电子元器件的后端检测、包装工序中，来料与后续工位的载具排布间距往往存在差异，常规固定间距的取料结构无法适配多规格料盘的排布要求，这套凸轮驱动的变距取料结构正是针对这类场景开发的核心执行单元。整套机构的安装基准集中在背部的立式安装板上，安装板预留了两组沉头安装孔位，可直接固定在设备的型材立架上，整体横向排布长度适配常规12工位料道的安装空间，竖向行程覆盖常规料盘堆叠到载具输送线的高度差，不需要额外增加转接支架就能直接集成到现有自动化产线中，不会占用过多的设备内部排布空间。

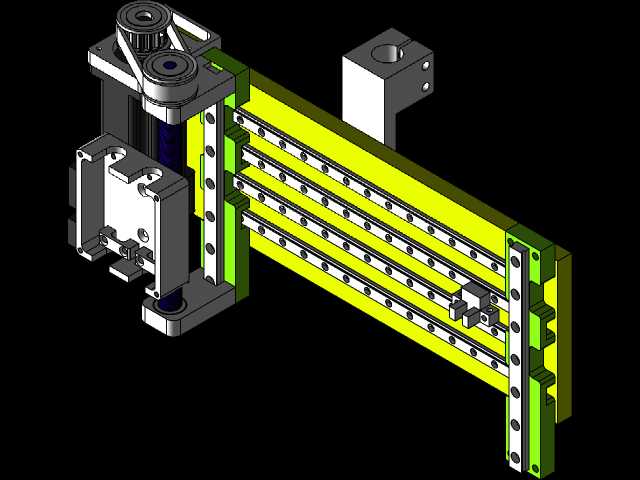

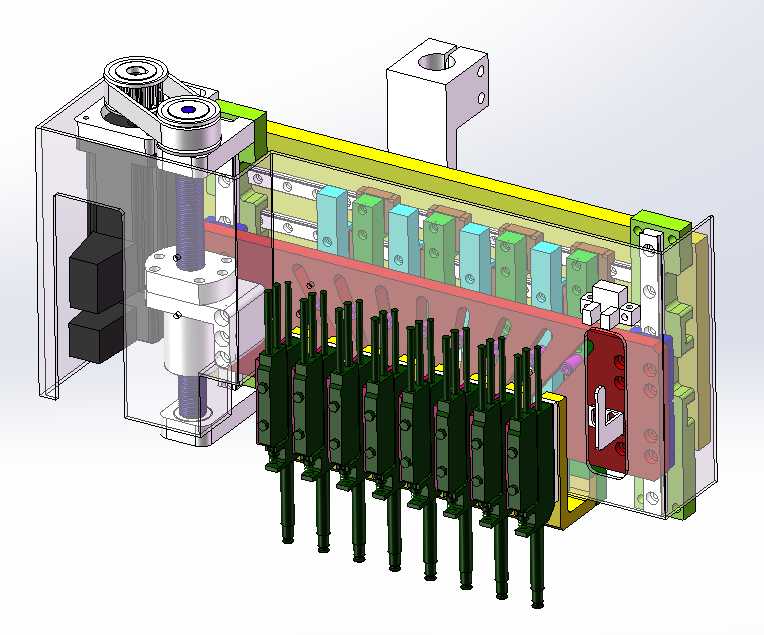

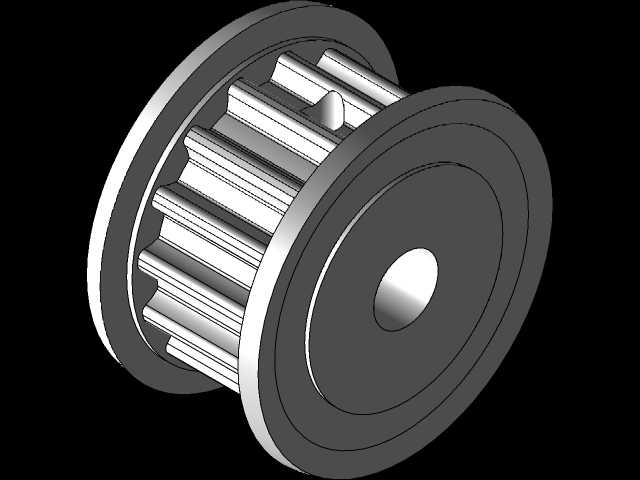

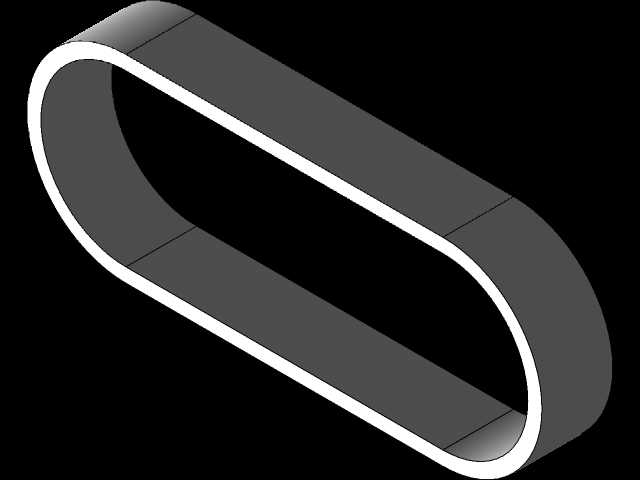

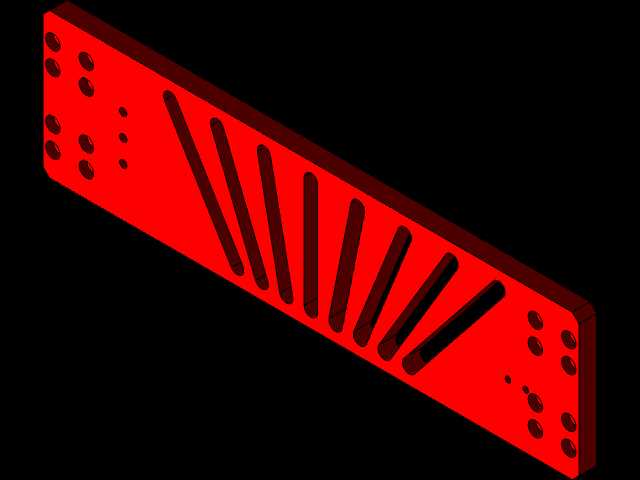

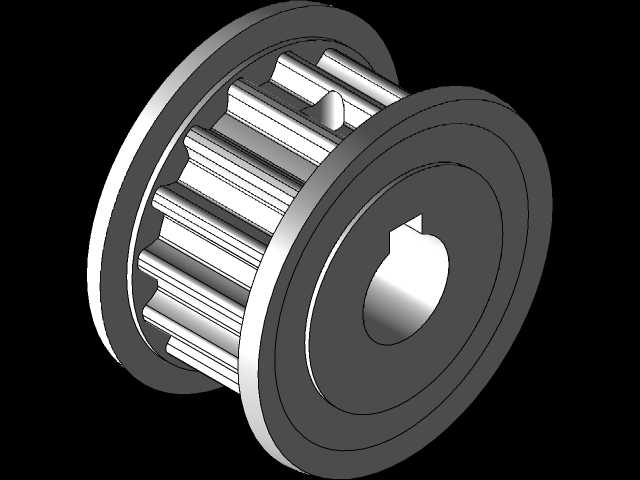

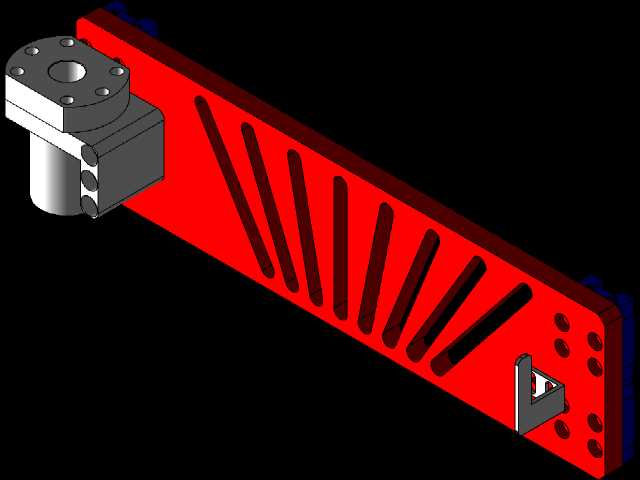

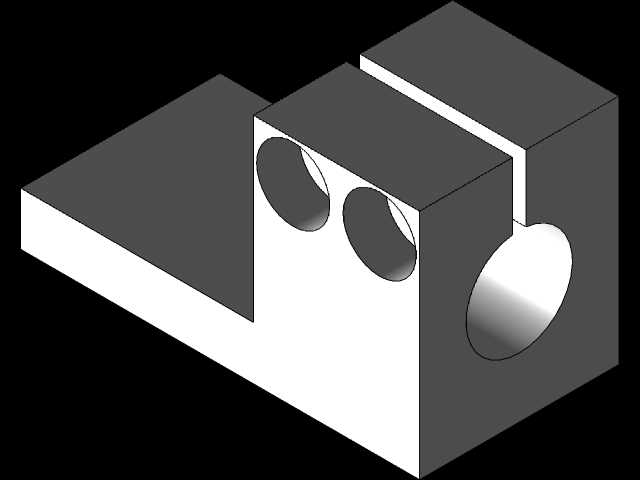

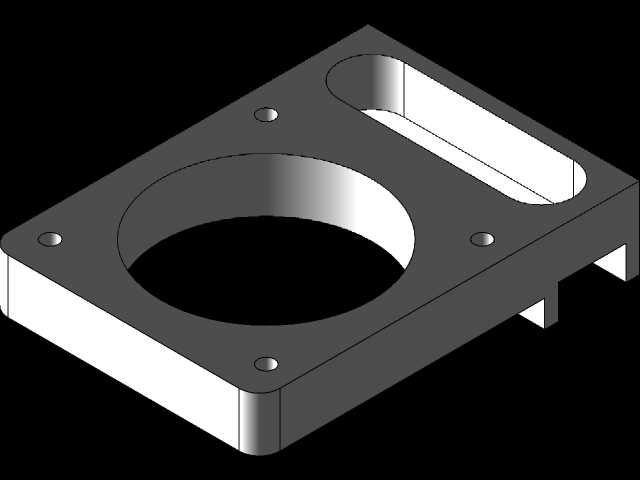

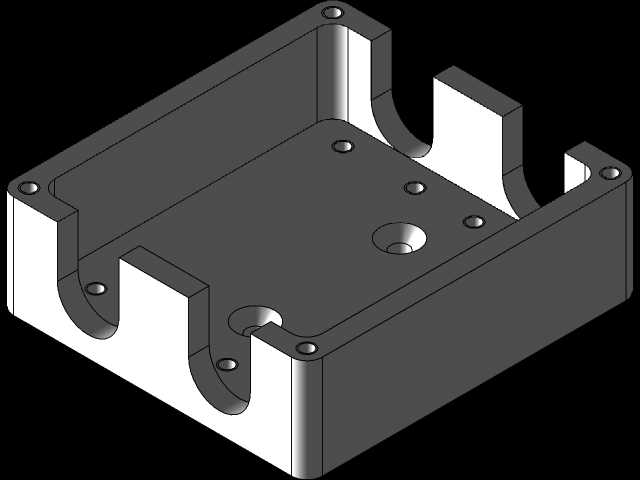

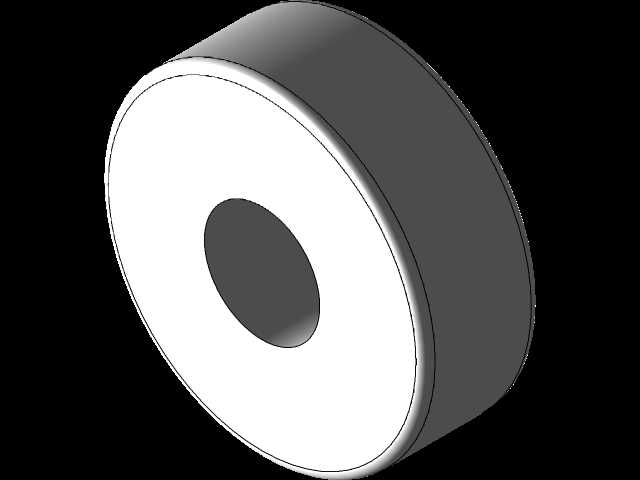

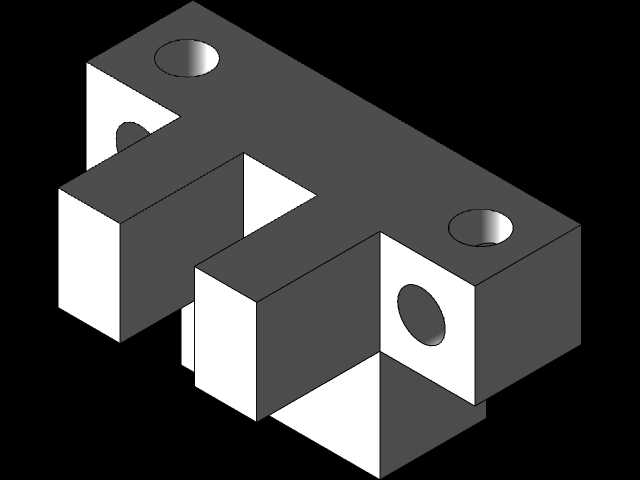

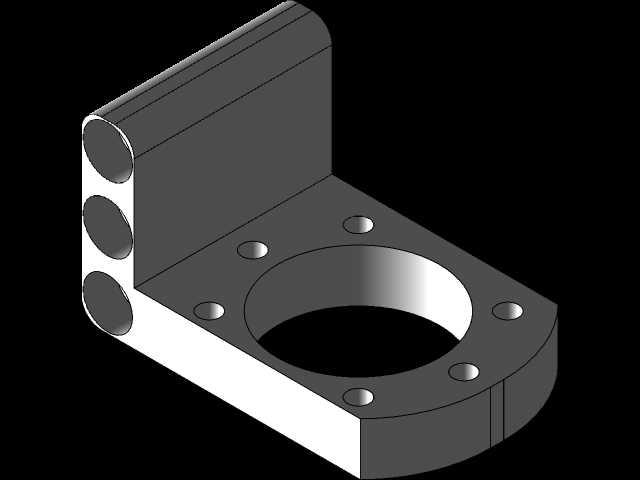

　　从功能实现逻辑来看，这套结构核心解决的是取料后产品间距快速切换的问题：前端取料端配置了8组独立的吸嘴安装座，每个安装座都通过直线导轨副与横向的滑动基准梁连接，保证每个吸嘴单元的滑动顺畅无卡滞，不会因为多组单元同步动作出现偏磨卡顿的情况。驱动端采用立式布置的伺服电机搭配同步带传动，将动力传递到竖向布置的滚珠丝杠上，丝杠带动凸轮安装板做竖向的往复运动，凸轮板上加工了对应8组吸嘴座的曲线槽，当凸轮板上下移动时，曲线槽会带动每个吸嘴座沿着横向导轨滑动，通过曲线槽的轨迹设计，精准控制每个吸嘴座的滑动距离，实现从取料位的小间距到放料位的大间距的同步切换，整个变距动作和取料升降动作共用一套驱动源，不需要额外配置独立的变距驱动电机，大幅简化了机构的控制逻辑，也降低了整体的制造成本。

　　在结构细节设计上，每个吸嘴安装座都预留了标准的真空气路接口，可直接对接设备的真空发生器系统，吸嘴本身采用快拆式结构，可根据不同尺寸的元器件更换对应规格的吸嘴，不需要重新加工安装座。凸轮曲线槽的设计经过运动仿真验证，整个变距过程中每个吸嘴座的移动速度平滑过渡，没有刚性冲击，在高速运行状态下也不会出现产品甩落或者位置偏移的问题，实际运行节拍可以满足每小时1200次以上的取放料需求，变距精度可以控制在±0.05mm以内，完全满足精密电子元器件的定位要求。机构的侧面配置了行程检测传感器，可实时反馈凸轮板的升降位置，给控制系统提供动作触发信号，保证变距动作和取料、放料动作的时序精准匹配，不会出现动作干涉的情况。

　　这套结构除了应用在电荷耦合器件的检测包装工序外，也可以适配其他小型精密零件的取料变距需求，比如小型连接器、贴片电子元件、五金小冲压件等场景，只需要更换对应规格的吸嘴，调整凸轮曲线槽的轨迹参数，就可以适配不同的间距切换需求，甚至可以将吸嘴更换为夹爪结构，实现对异形零件的夹取变距。整个机构的外露部件都做了阳极氧化和发黑防锈处理，长期在车间环境下运行也不会出现锈蚀卡滞的问题，所有的滑动摩擦面都配置了自润滑轴承，日常维护只需要定期清洁导轨表面，不需要频繁加注润滑脂，降低了产线的维护成本。在安装边界上，整套机构的横向宽度控制在400mm以内，竖向总高度不超过350mm，厚度方向尺寸控制在120mm以内，对于设备内部空间紧张的小型自动化设备非常友好，不需要对现有设备的框架做大规模改造就可以完成集成，安装时只需要保证安装板的平面度公差在0.1mm以内，就可以保证整套机构的运行精度，不需要复杂的安装调试过程。
