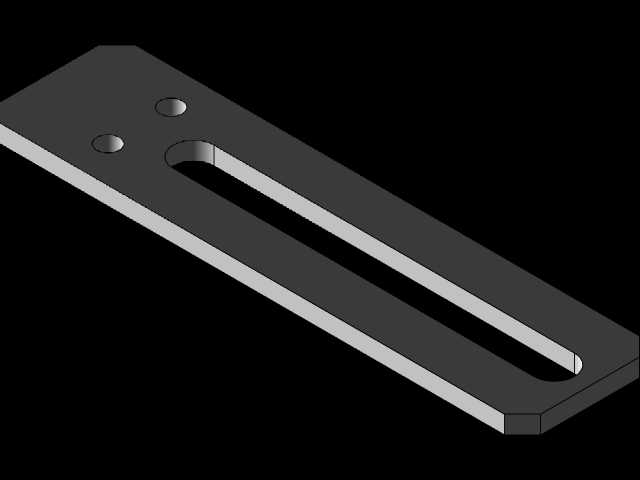

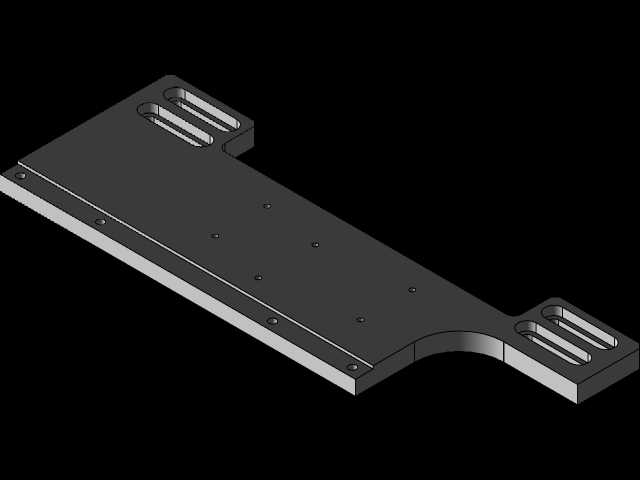

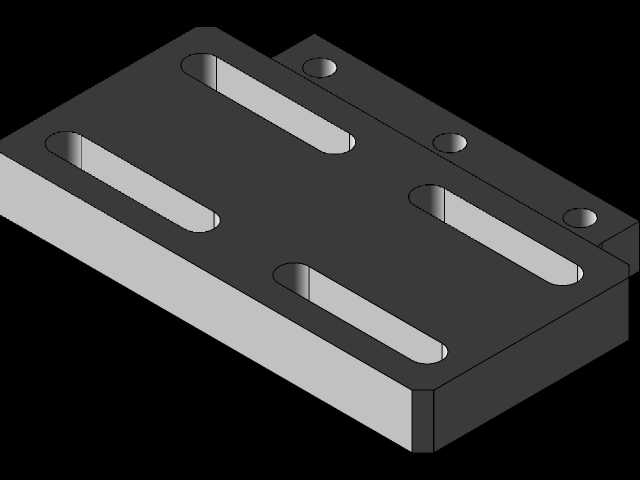

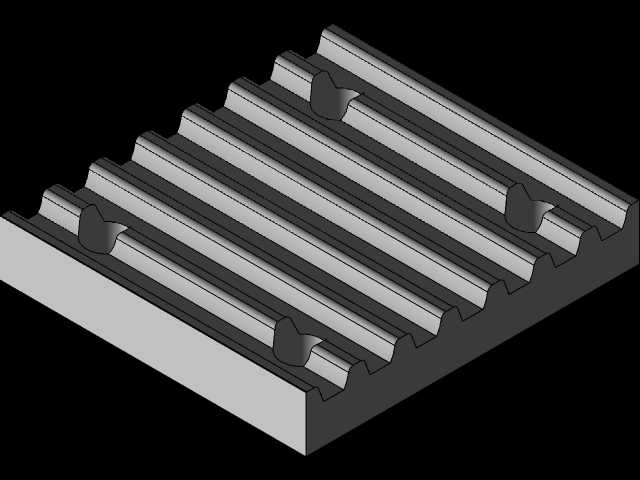

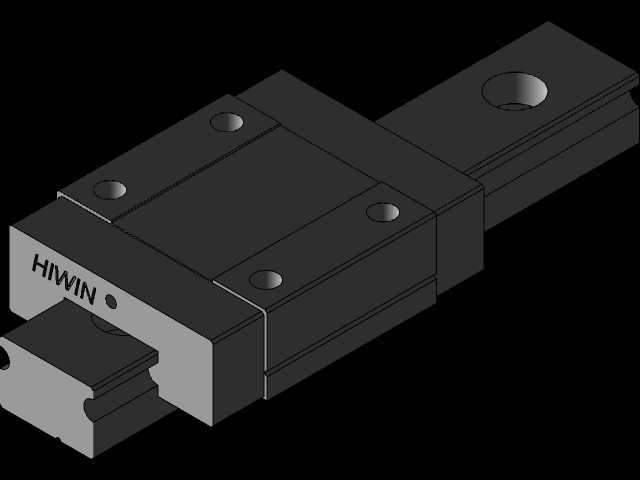

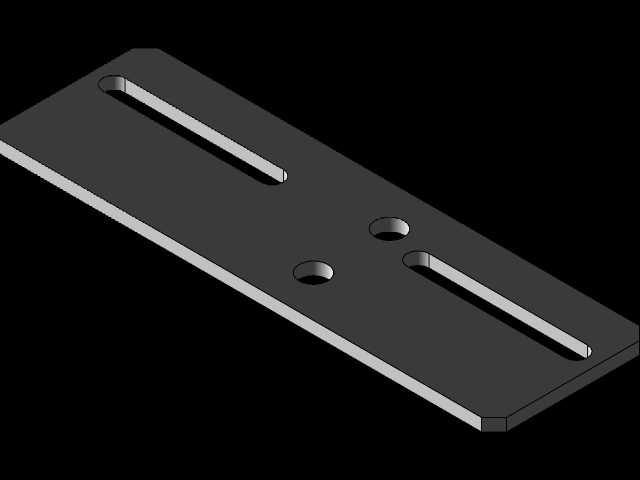

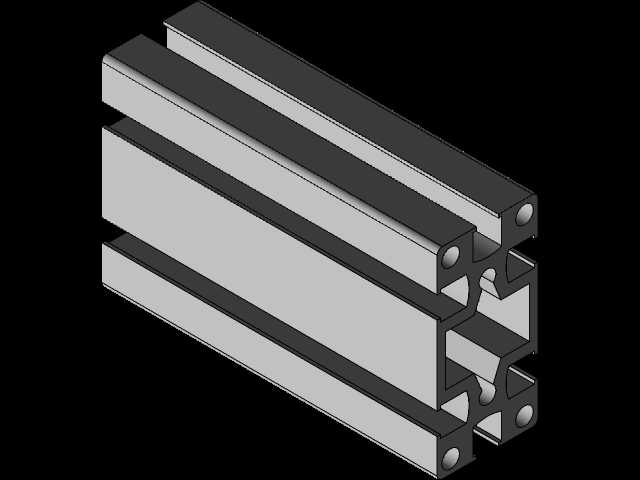

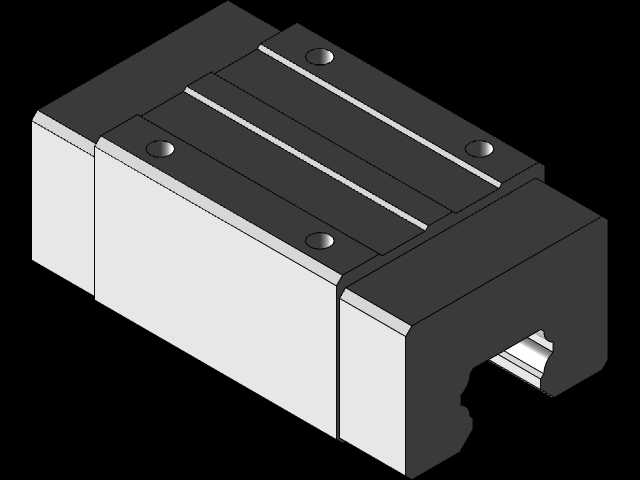

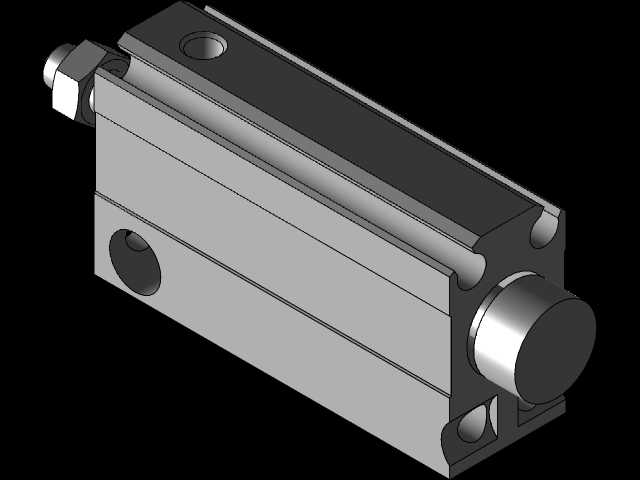

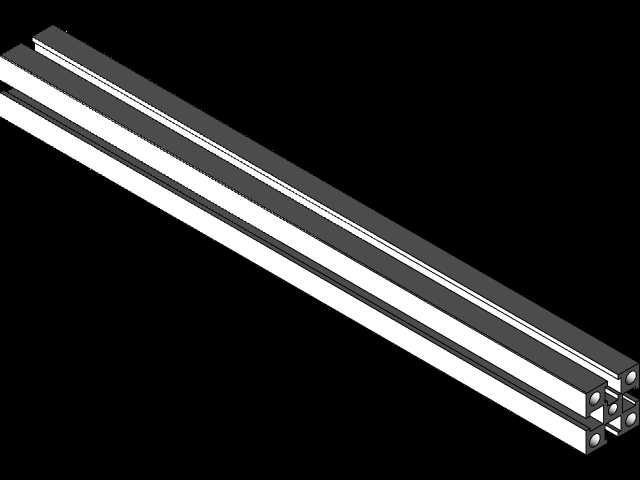

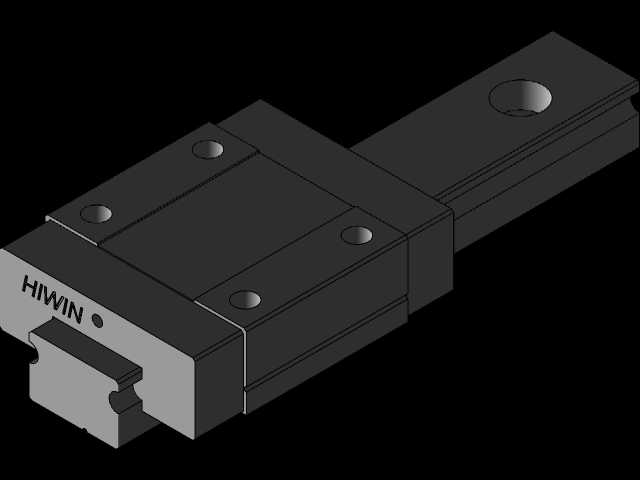

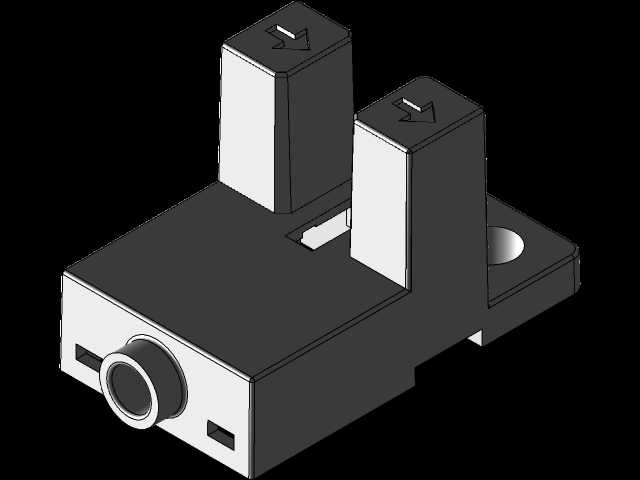

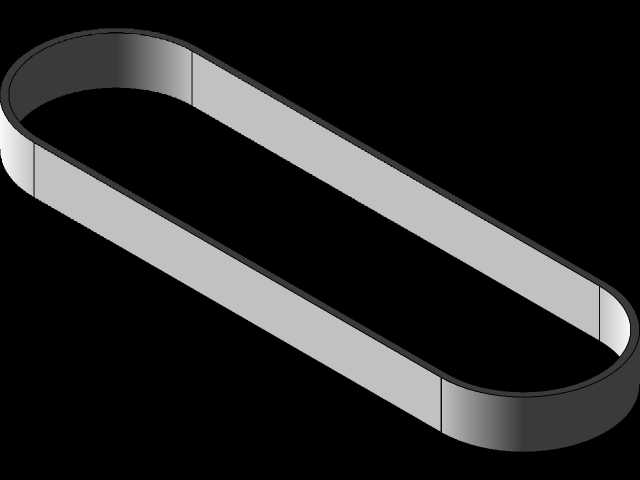

放射性物料盘式上料承载支座结构

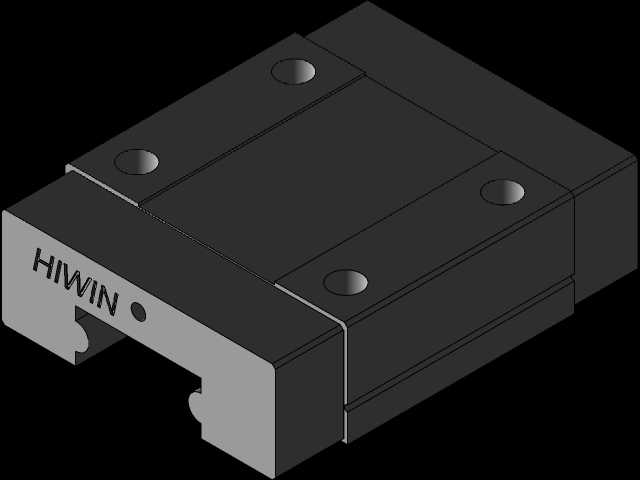

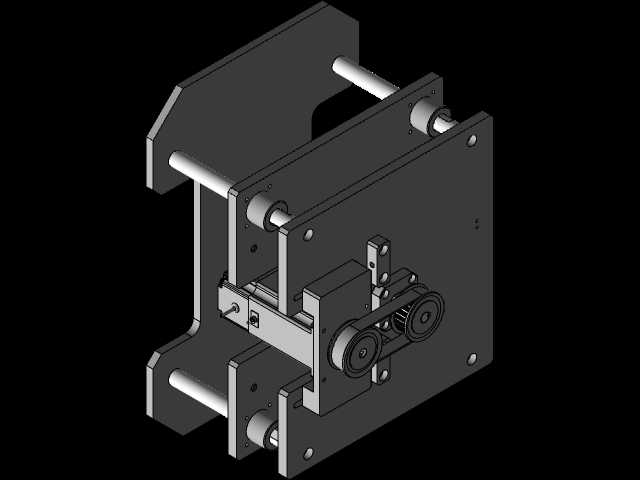

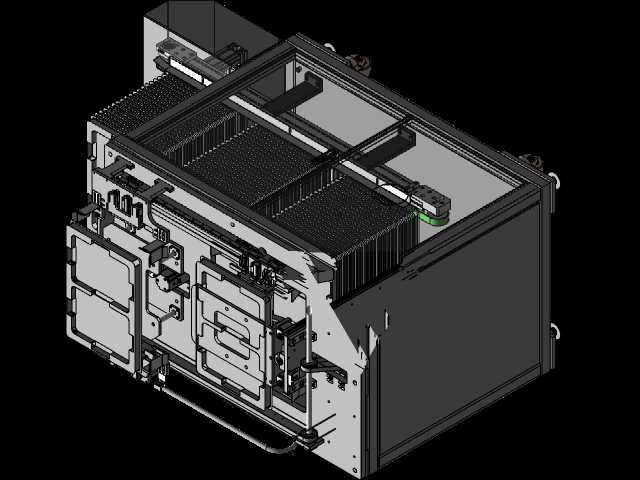

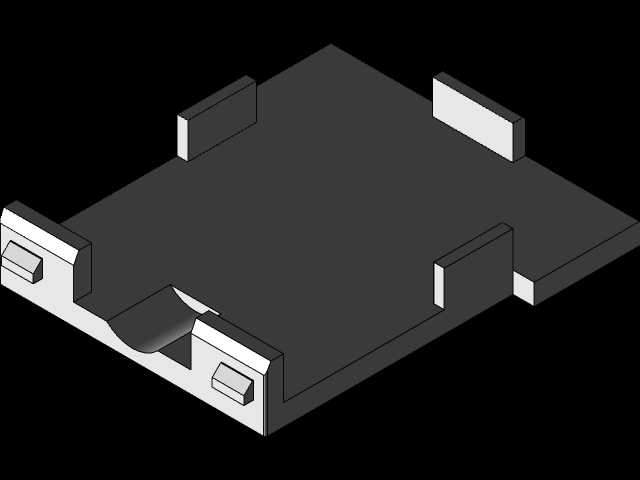

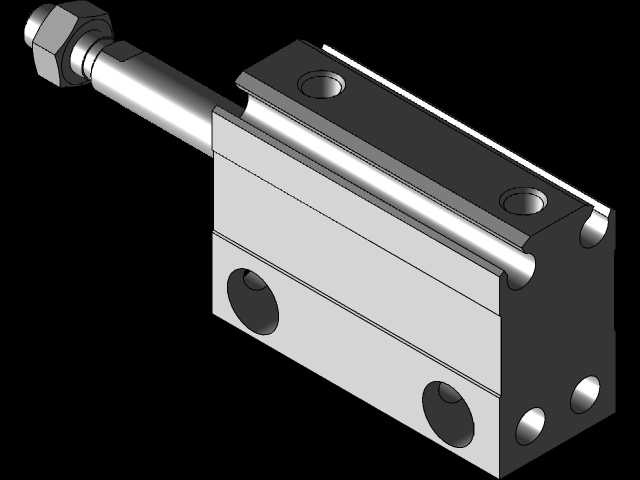

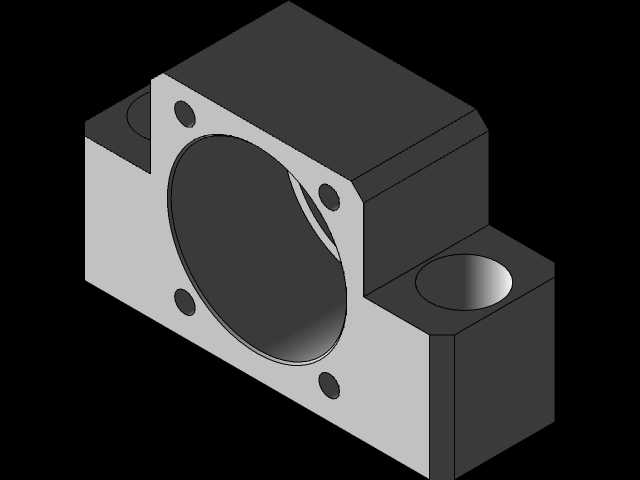

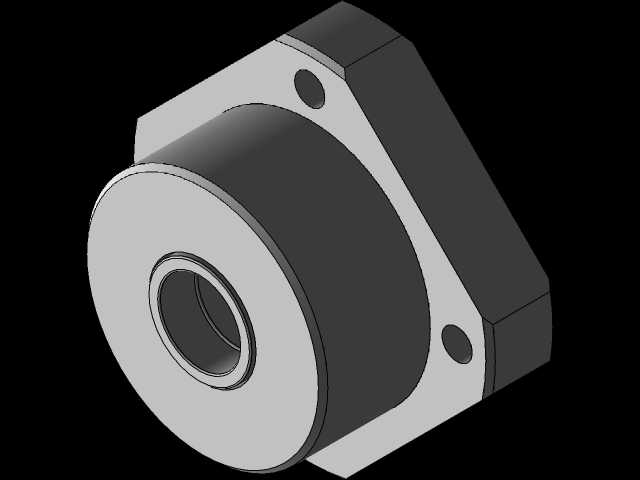

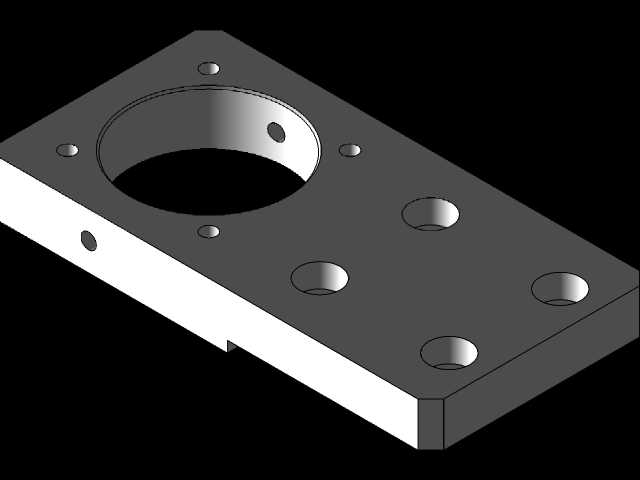

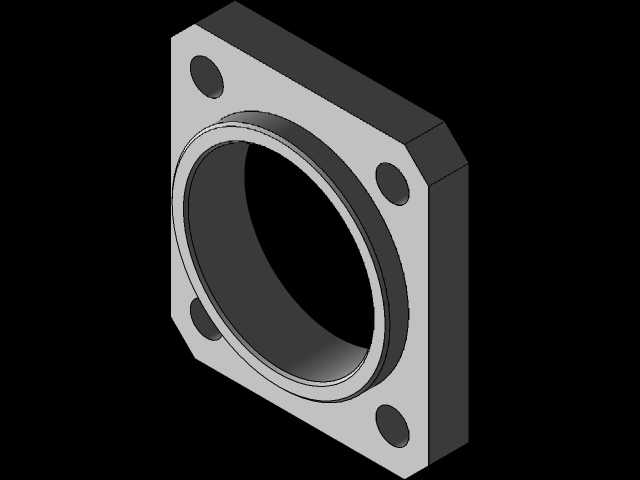

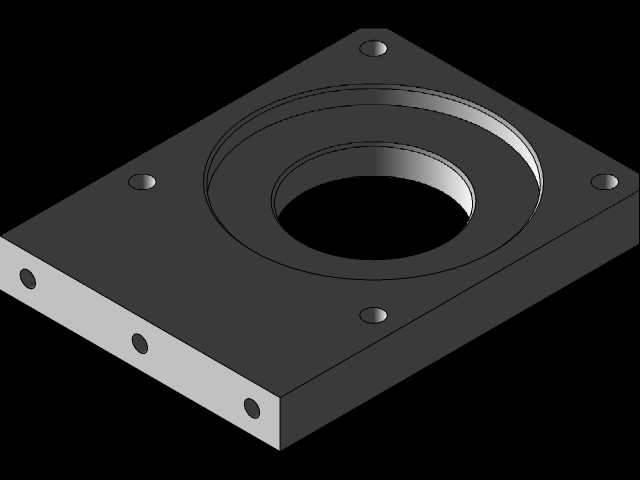

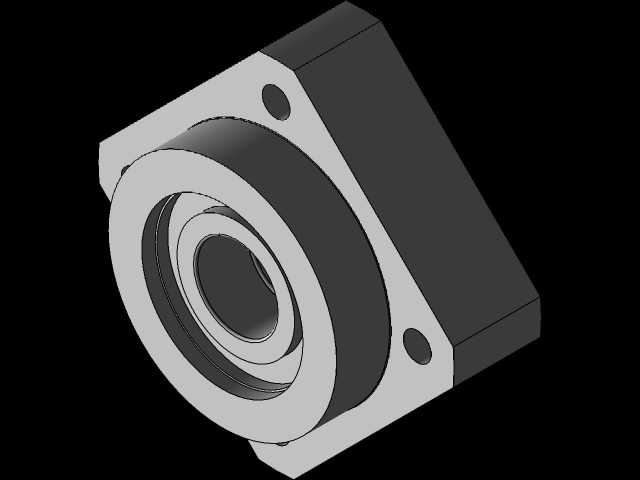

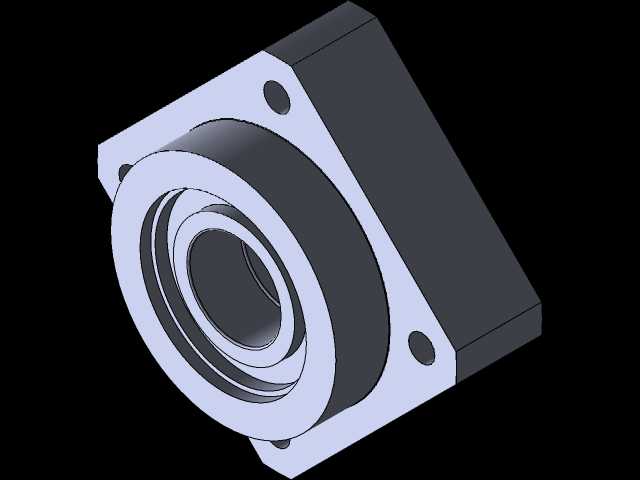

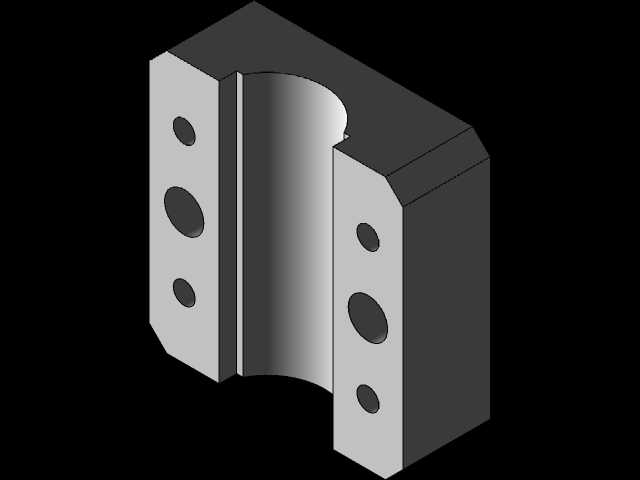

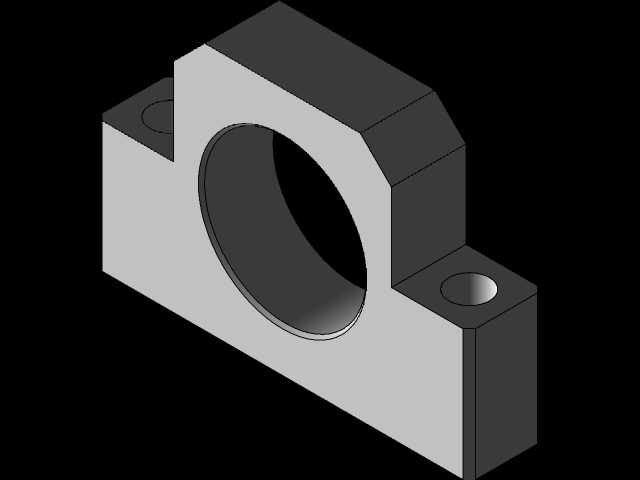

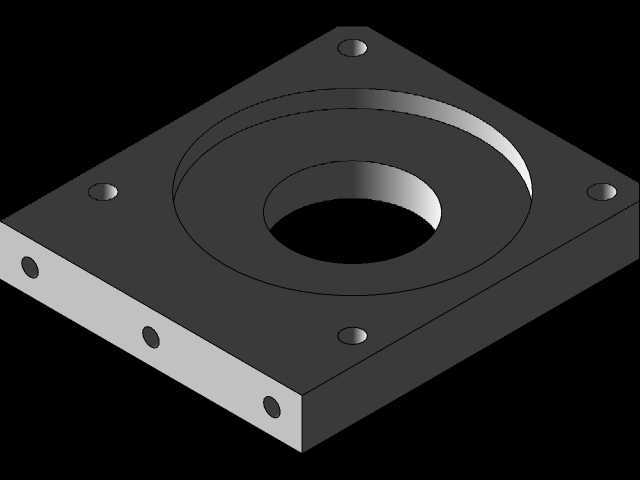

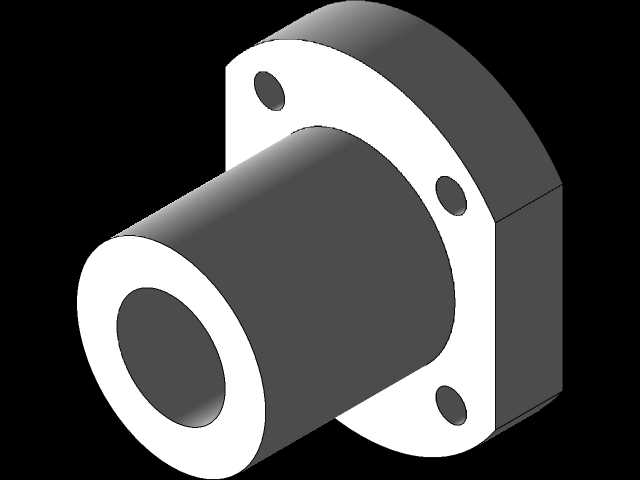

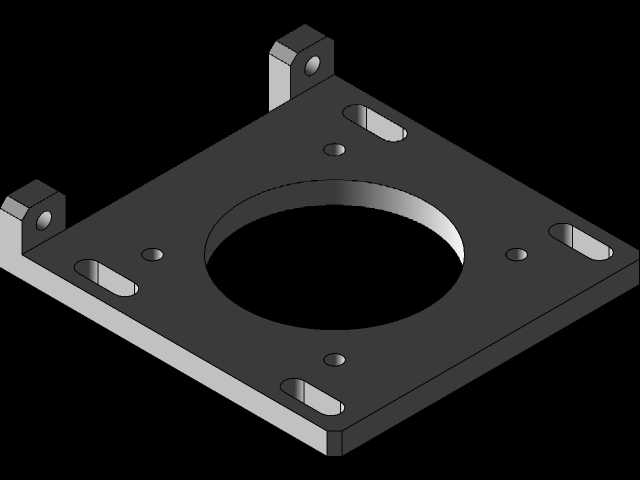

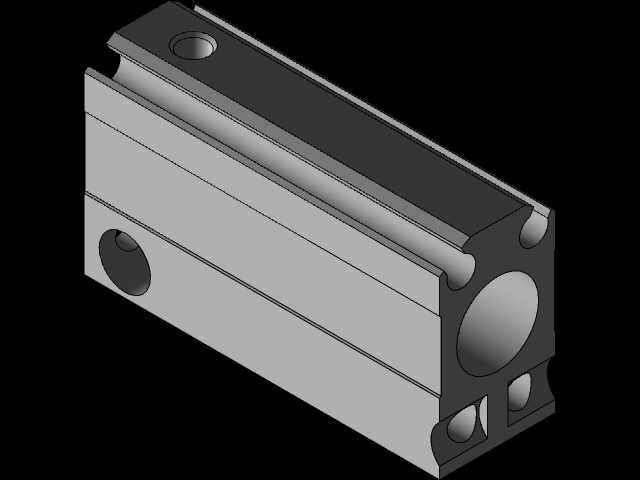

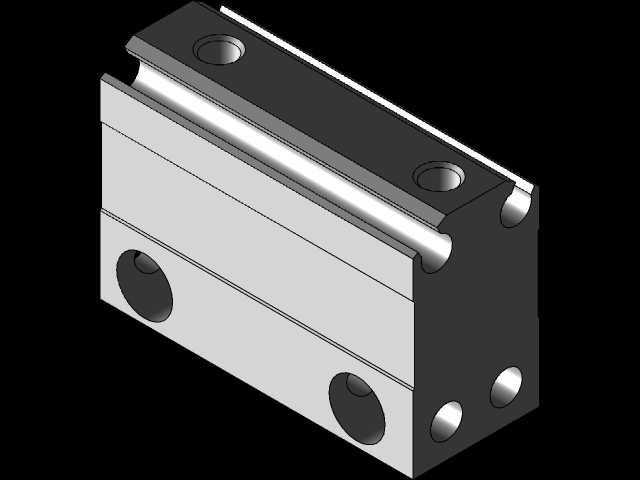

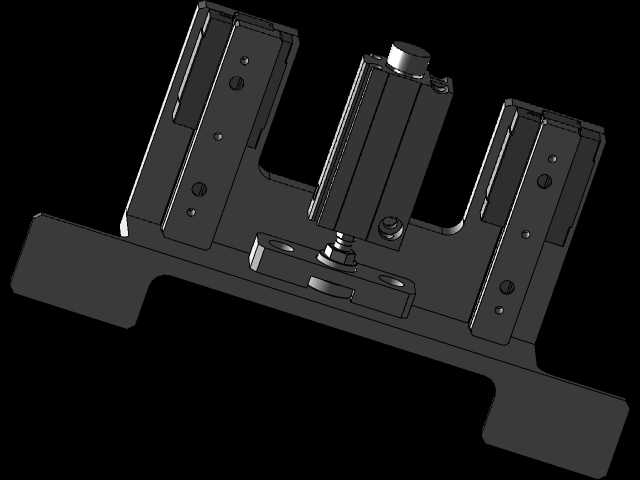

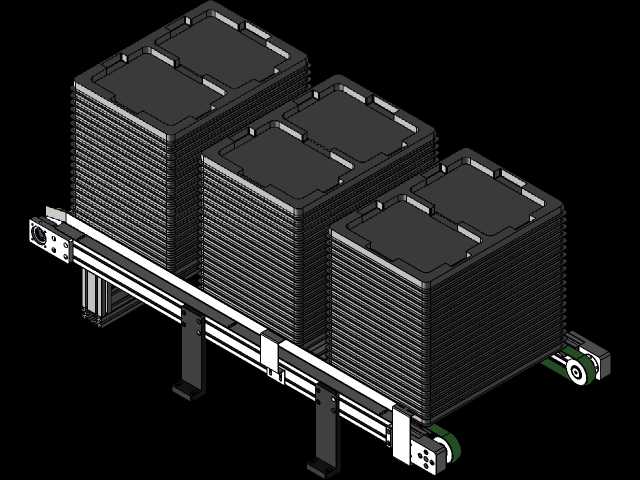

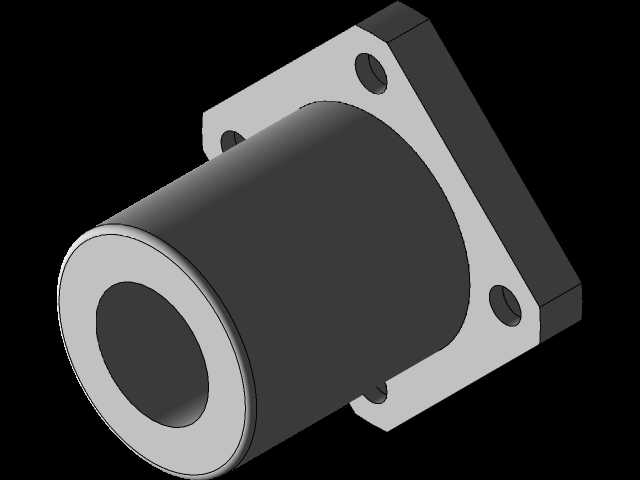

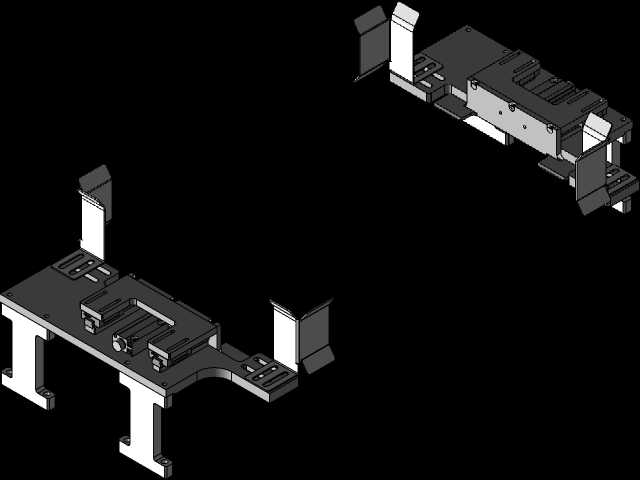

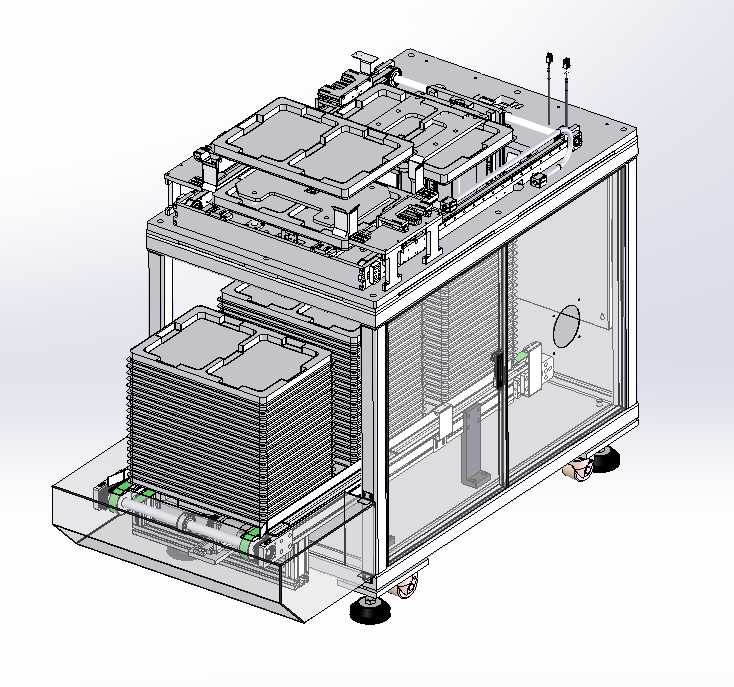

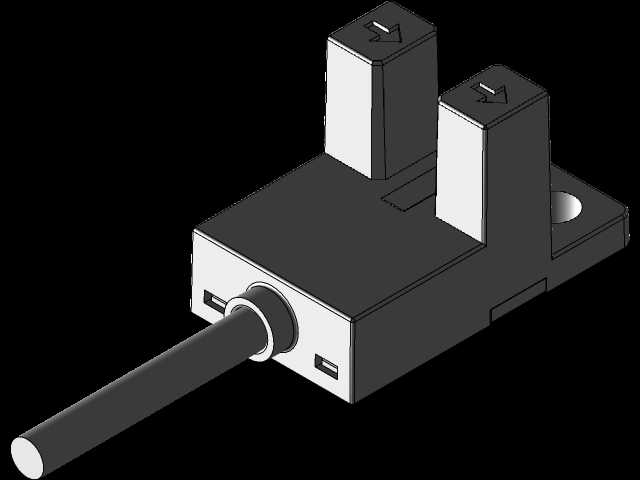

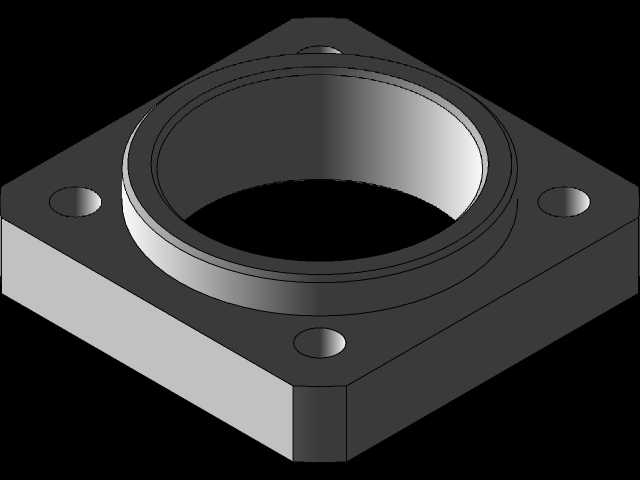

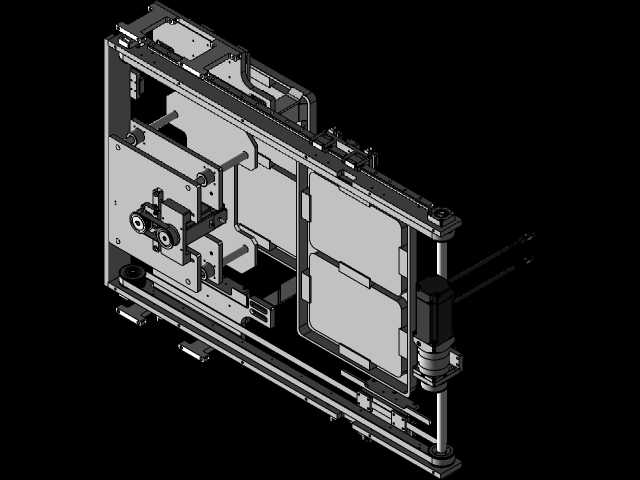

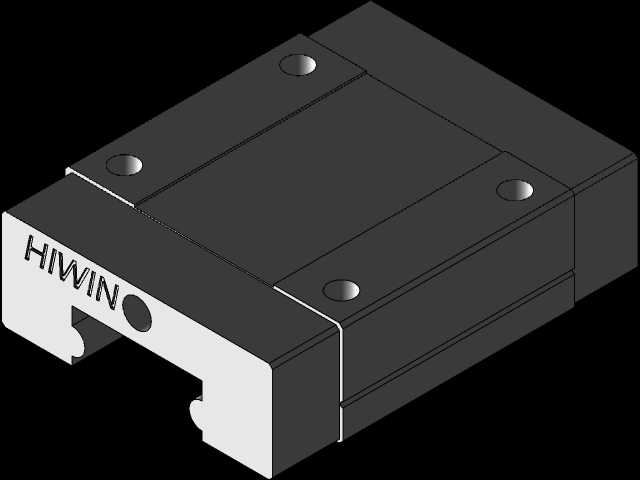

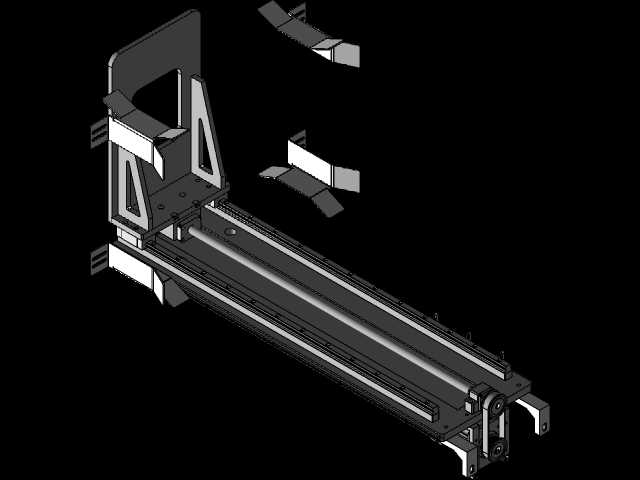

　　在核工业物料转运、放射性试剂分装、辐照加工物料预处理的生产场景中，涉及放射性物质的工位无法安排操作人员近距离值守，所有物料的转运、上料动作都需要依靠专用自动化机构完成，这类工位的核心承载部件既要满足轴类传动部件的同轴安装要求，又要兼顾辐射环境下的结构稳定性，避免长期辐照后出现结构形变导致传动卡滞。本次设计的盘上料机核心承载支座，就是针对这类特殊工况开发的专用支撑结构，区别于普通轻工行业的上料机支座，该结构在设计阶段就优先考虑了安装基准的冗余量、固定点位的受力分布，以及辐照环境下材料形变带来的装配公差补偿空间。从结构形态来看，该支座采用一体化铣削成型的主体结构，主体中间开设大直径贯通轴孔，用于承托盘式上料机构的主轴组件，

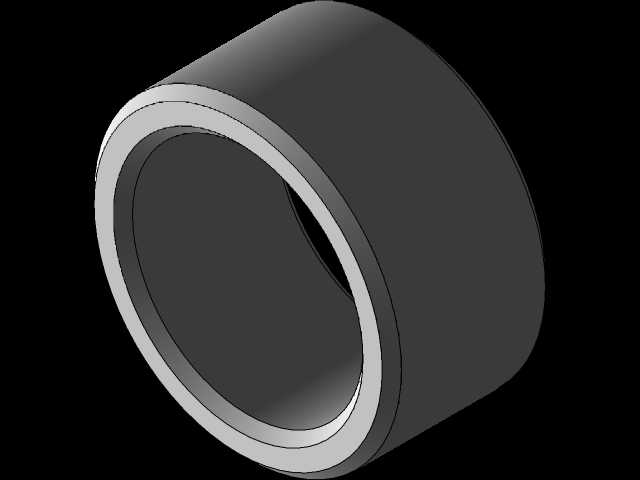

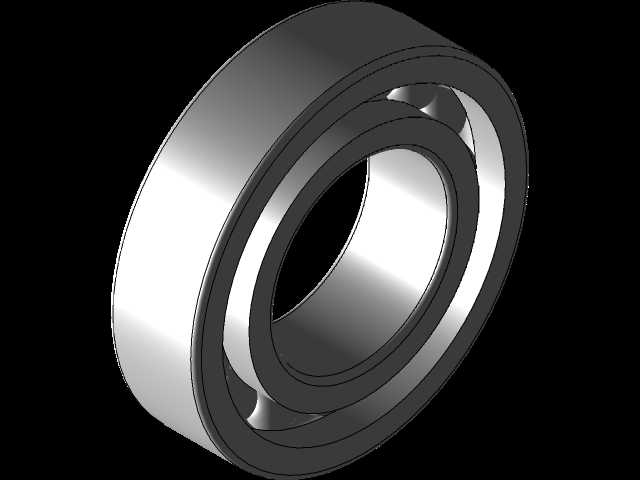

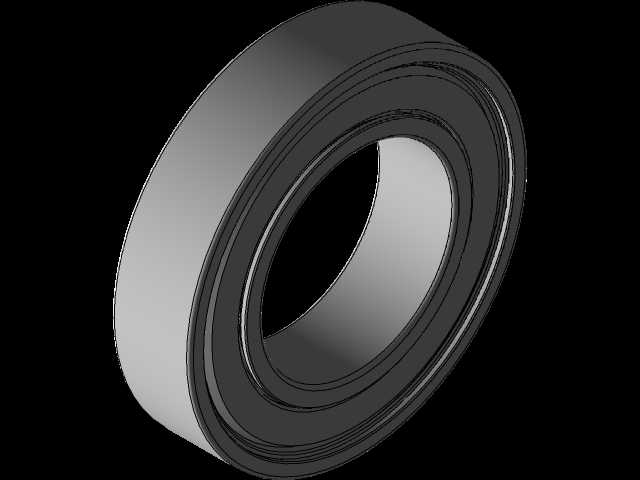

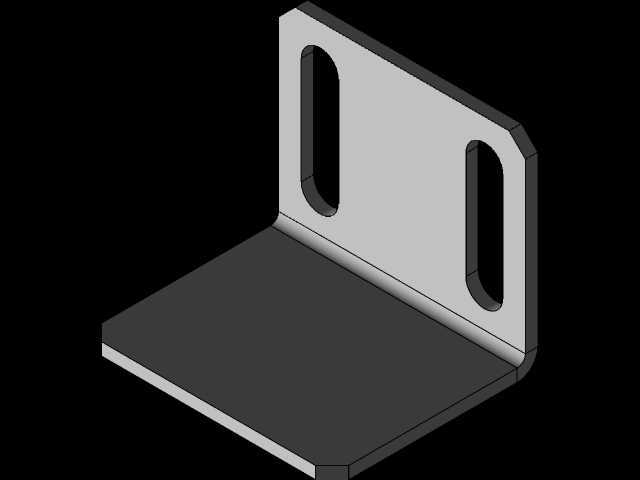

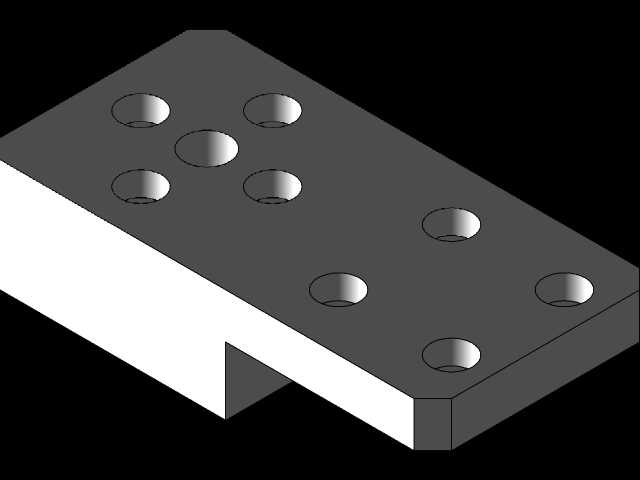

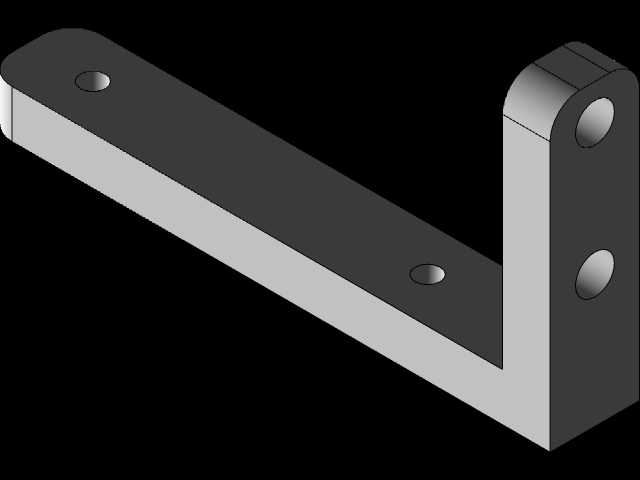

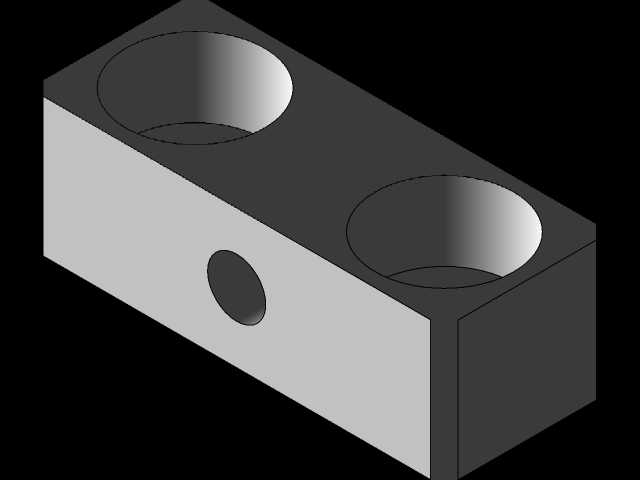

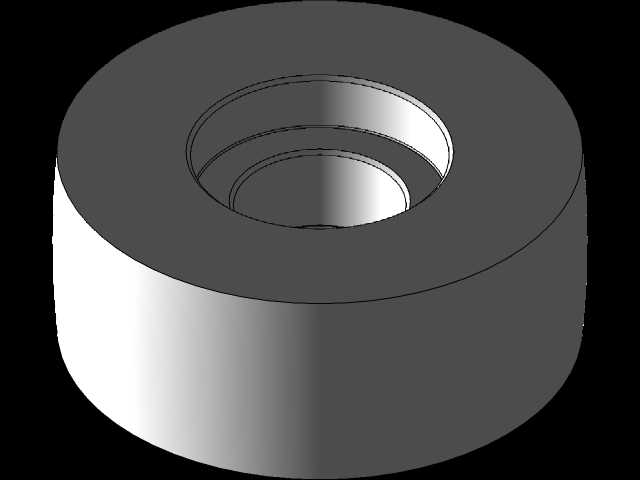

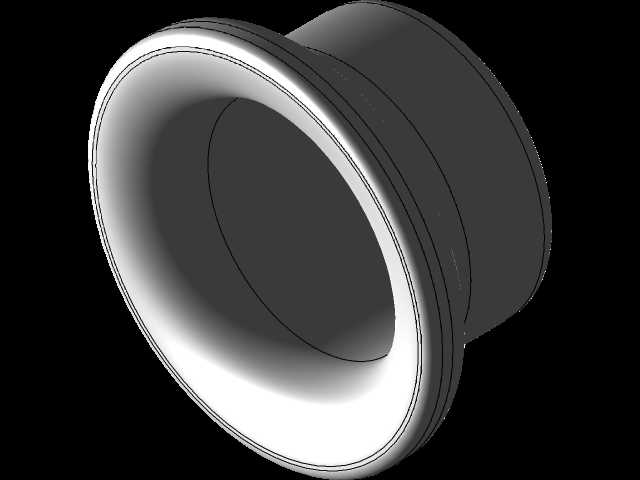

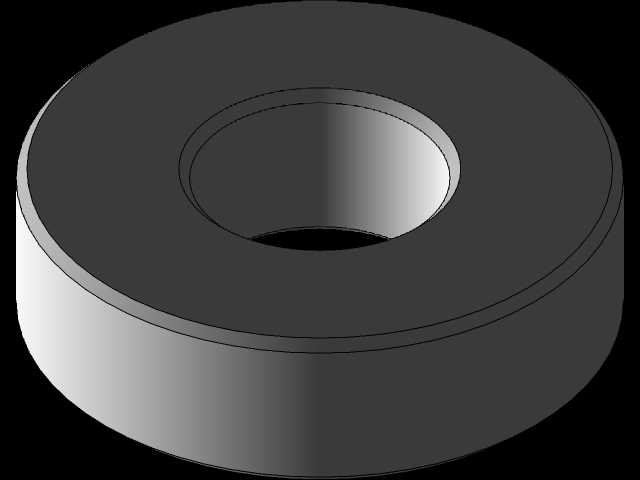

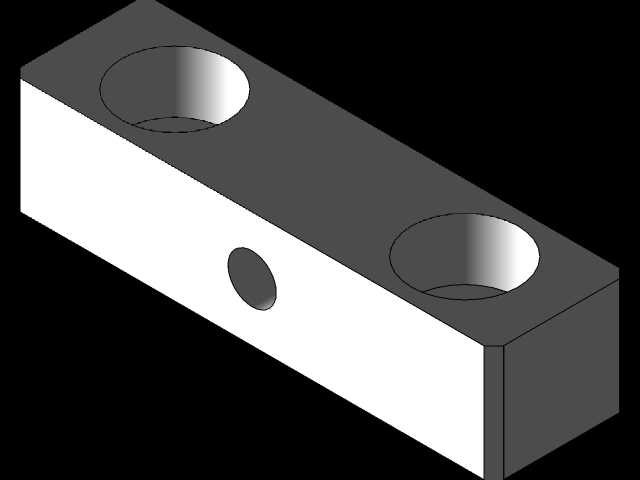

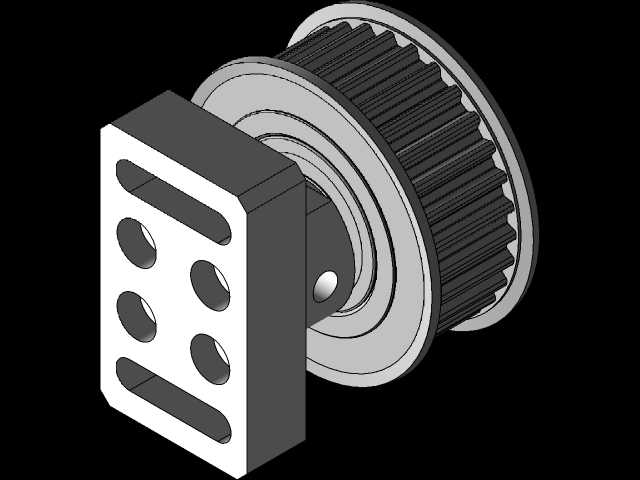

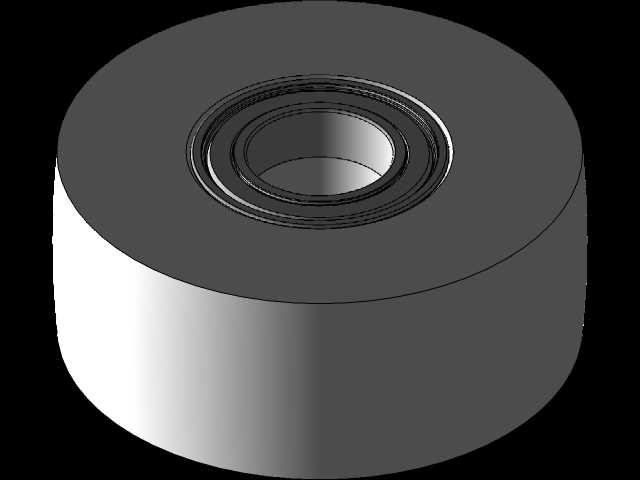

　　轴孔内壁预留了轴承安装的台阶位，可直接适配标准深沟球轴承或带密封结构的自润滑轴承，无需额外加装轴套即可满足主轴的回转支撑需求，轴孔的加工公差严格按照IT7级精度控制，保证主轴回转时的径向跳动量控制在0.02mm以内，避免盘式料盘转动时出现物料偏移、卡料的问题。支座主体两侧延伸出对称的安装翼板，每侧翼板上开设沉头安装孔，安装孔的位置经过受力仿真校核，当主轴带动满载的料盘做间歇回转动作时，两个翼板的固定点位可均匀分散回转带来的倾覆力矩，不会出现单侧受力过大导致的支座松动问题；翼板与主体连接位置做了斜切过渡处理，既减少了不必要的材料冗余降低整体重量，又避免了直角连接处的应力集中问题，

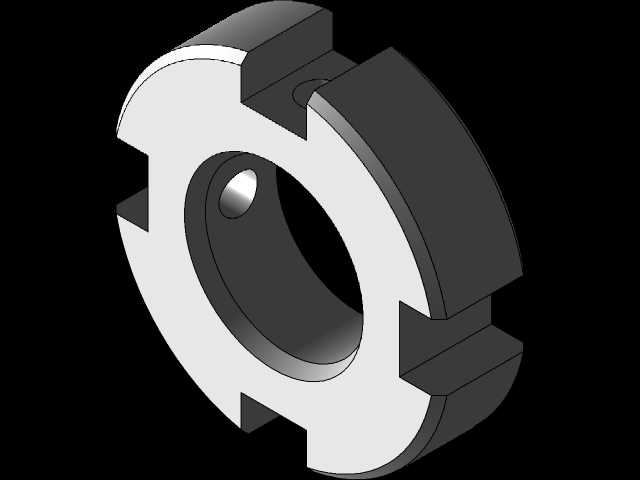

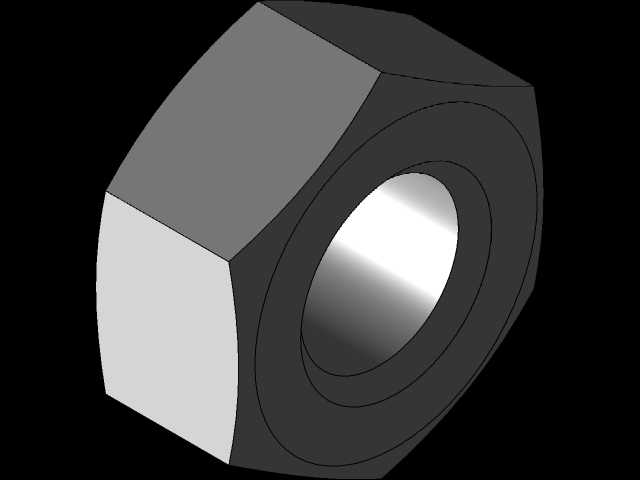

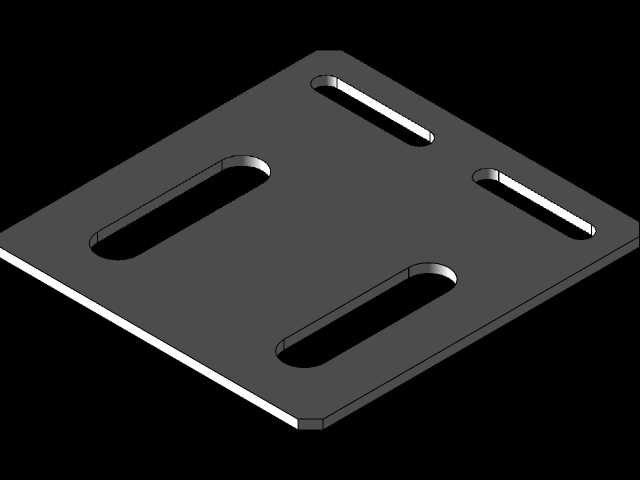

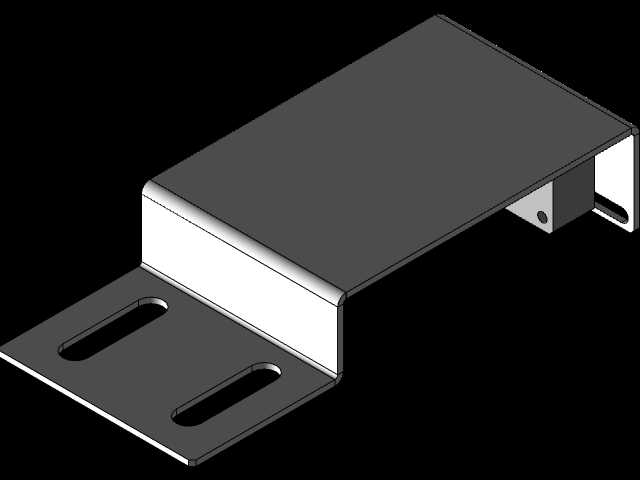

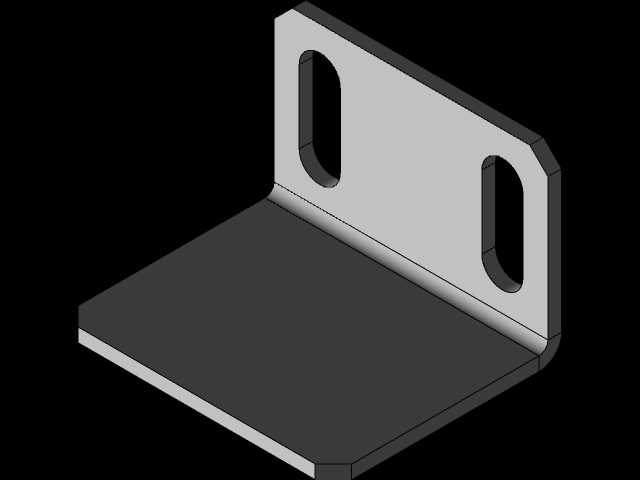

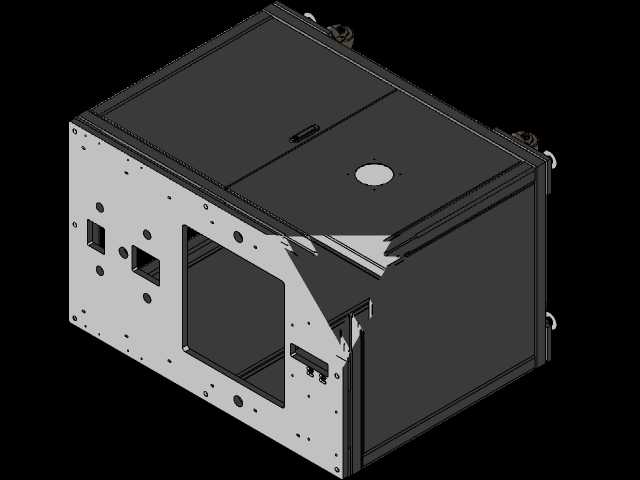

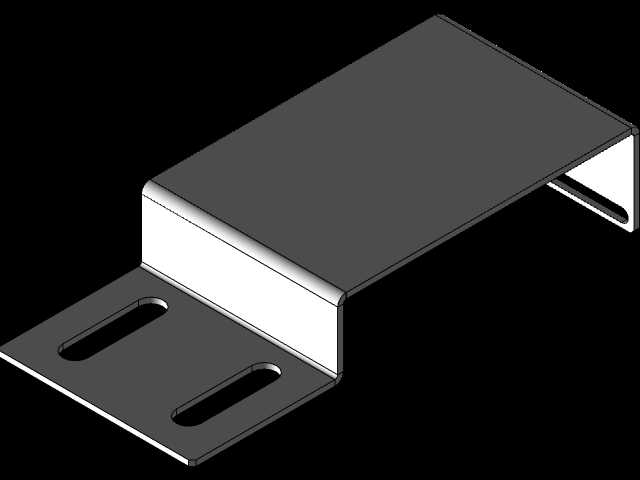

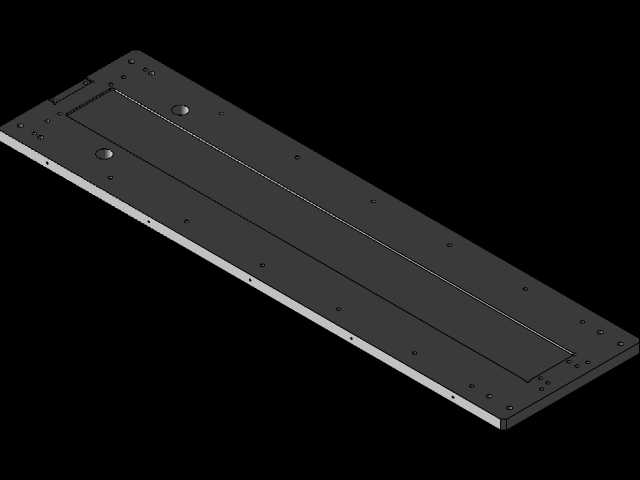

　　即使长期承受交变载荷也不会出现焊缝开裂或者结构断裂的风险。在安装边界设计上，该支座的底部安装面做了平面度精磨处理，安装时可直接贴合设备安装基板，通过内六角螺栓穿过翼板的沉头孔完成固定，不需要额外加装调整垫片即可保证轴孔的轴线与安装基面的平行度要求；支座的整体高度经过优化，在保证轴孔下方预留足够的主轴锁紧螺母安装空间的前提下，尽可能压缩整体竖向尺寸，减少对设备内部安装空间的占用，适配不同规格的密闭防护箱体内部安装需求。考虑到放射性工况下的维护难度，该支座在设计时尽可能减少了可拆卸的拼接部件，主体为一体化结构，没有多余的连接缝隙，避免放射性粉尘在结构缝隙中积存，降低后续退役拆解时的去污难度；轴孔两端的边缘都做了倒角处理，

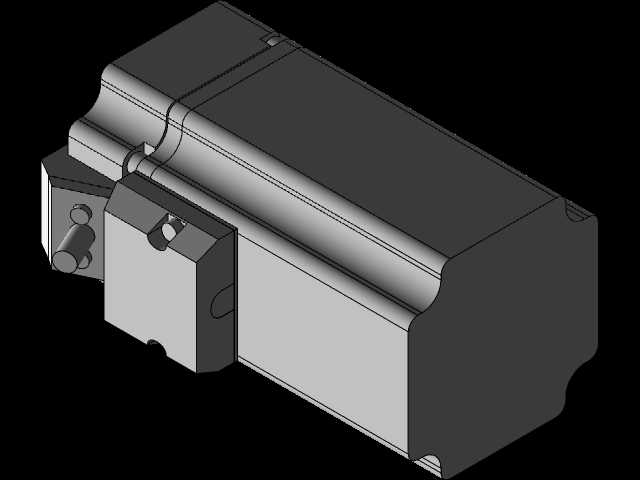

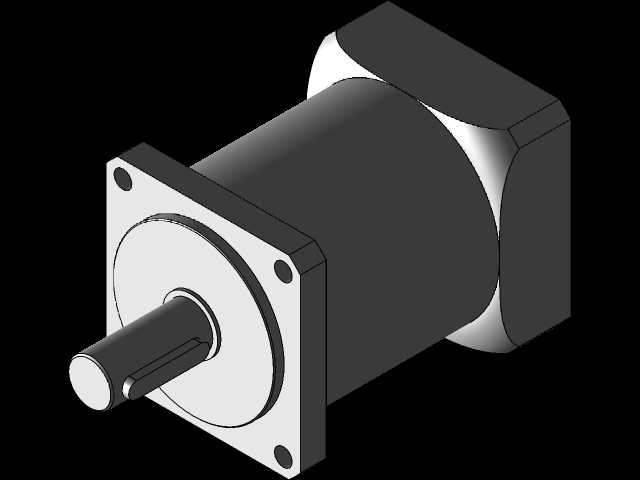

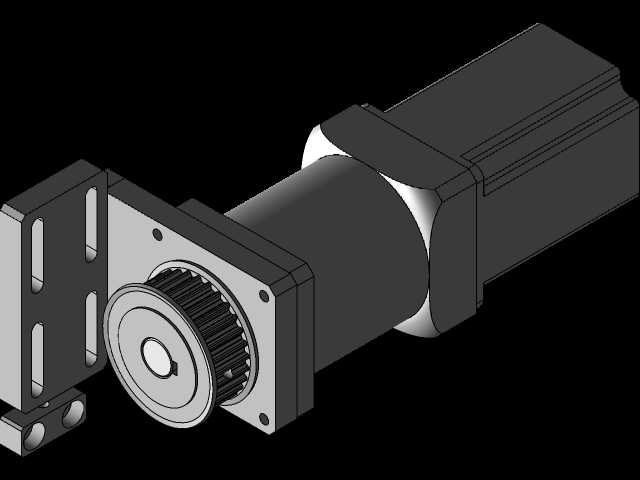

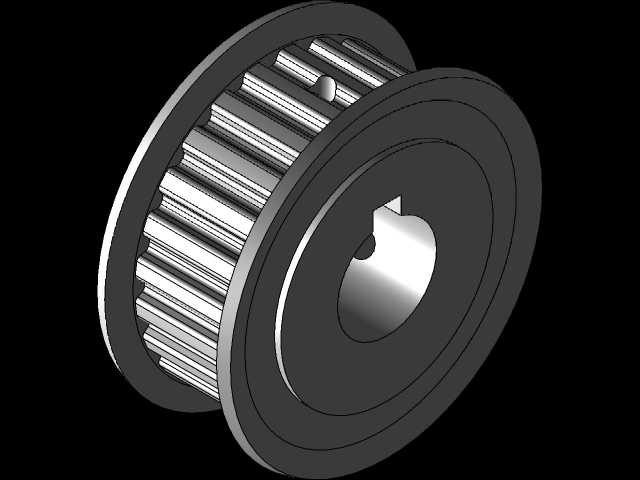

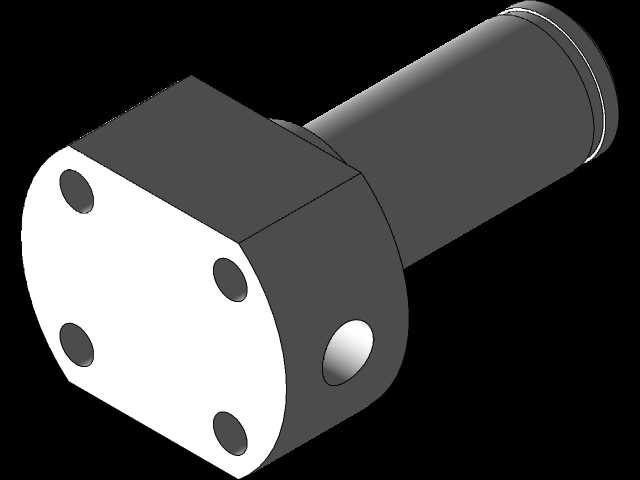

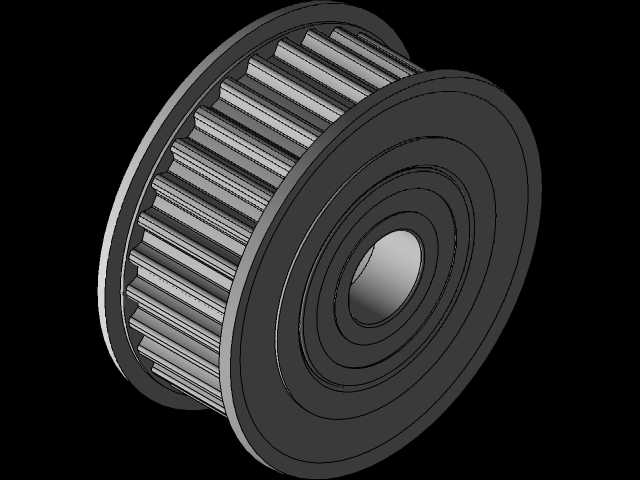

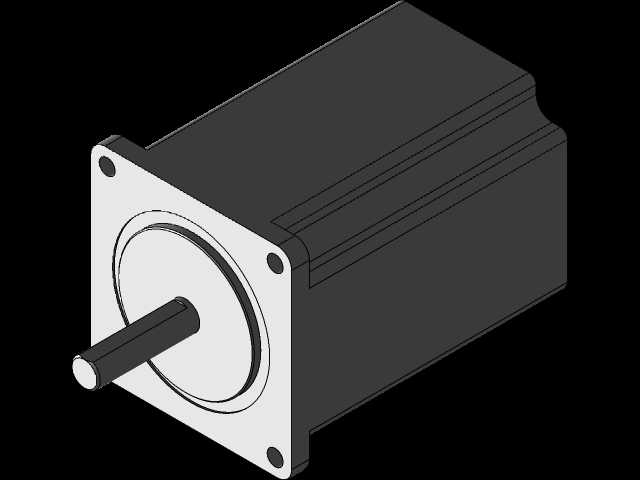

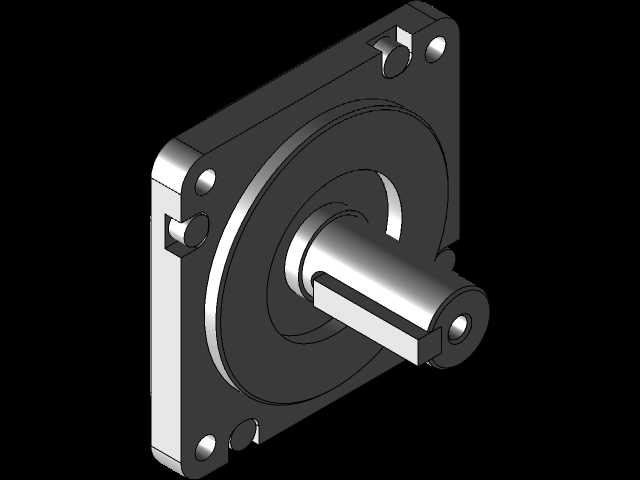

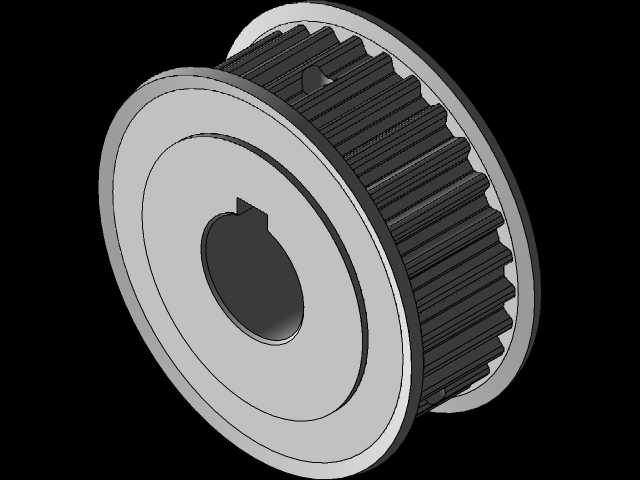

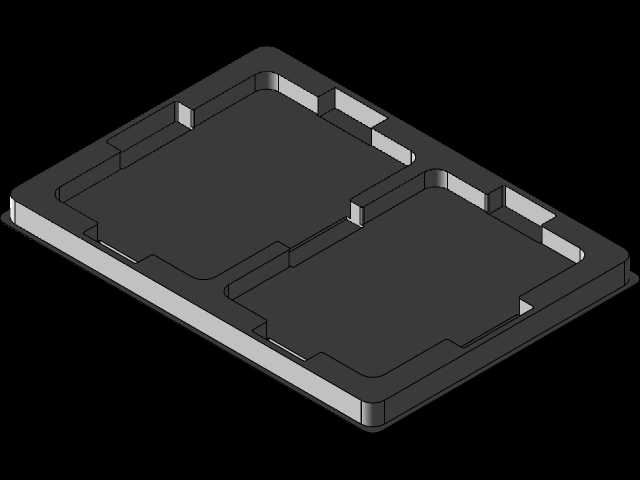

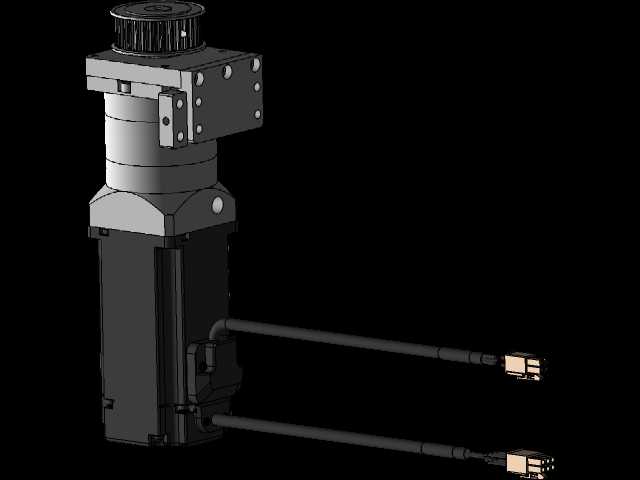

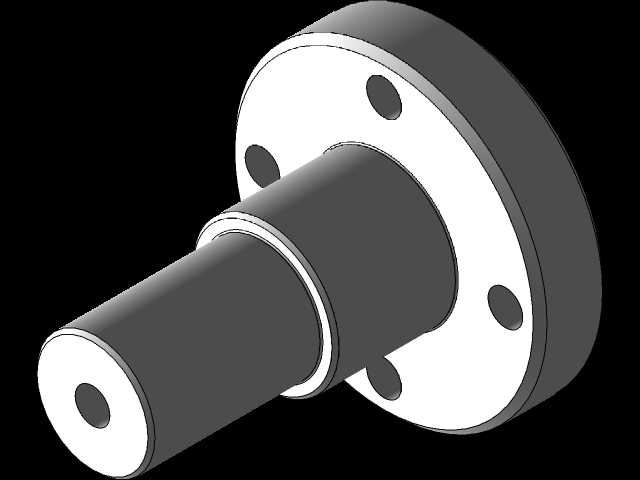

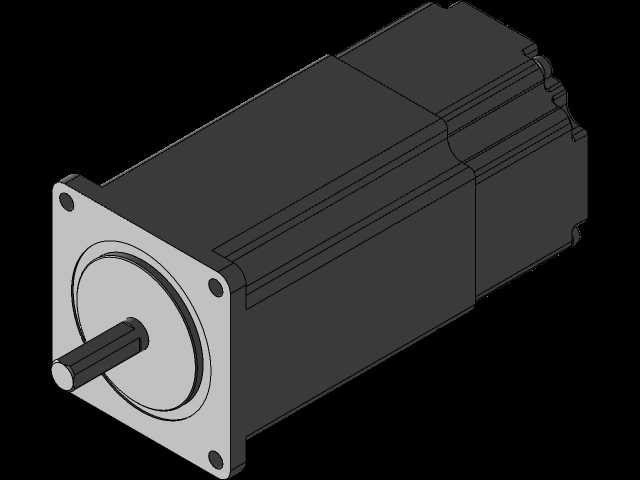

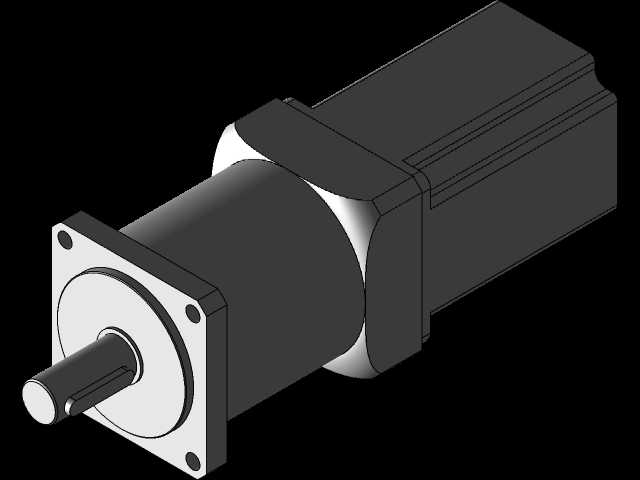

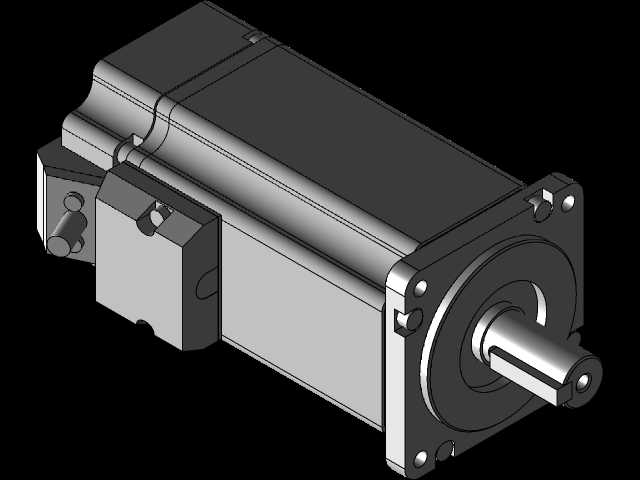

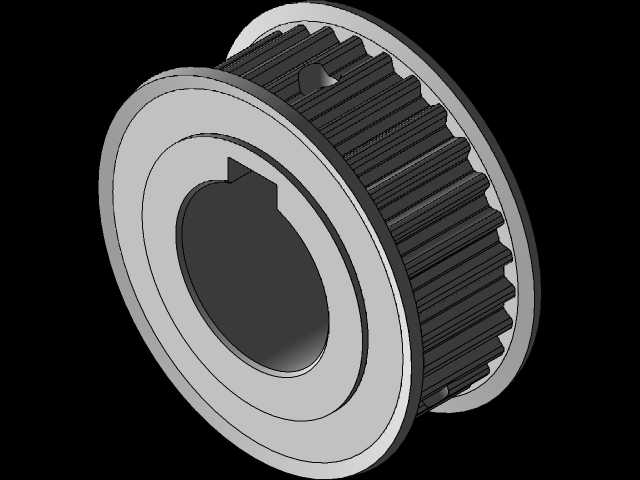

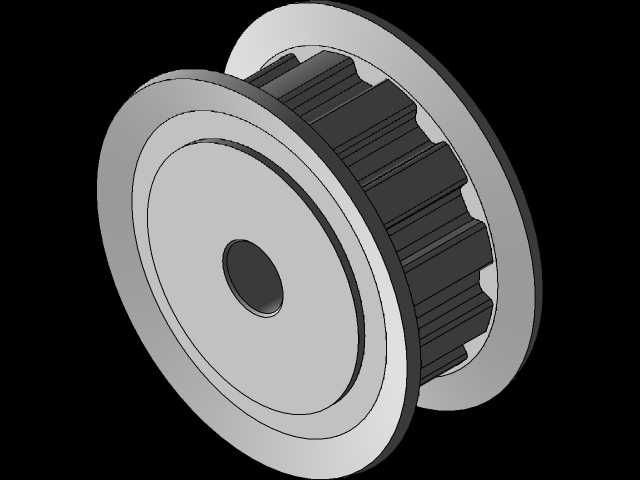

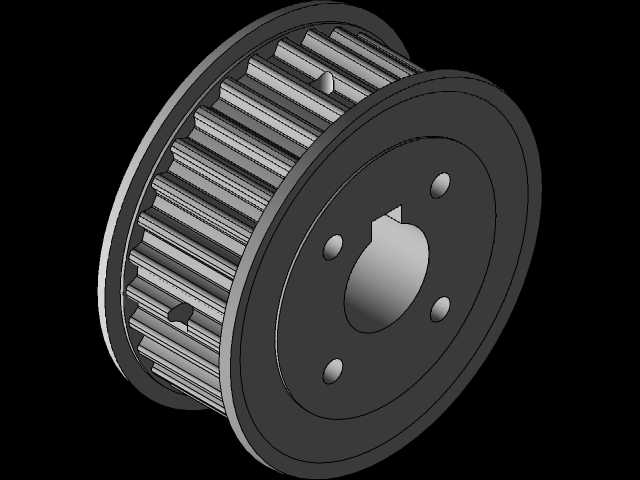

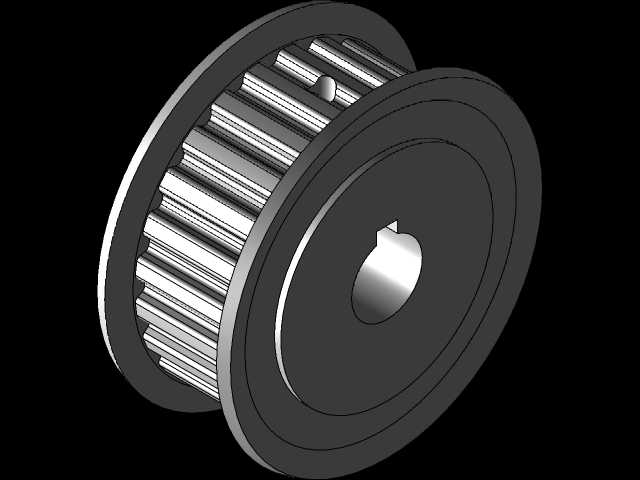

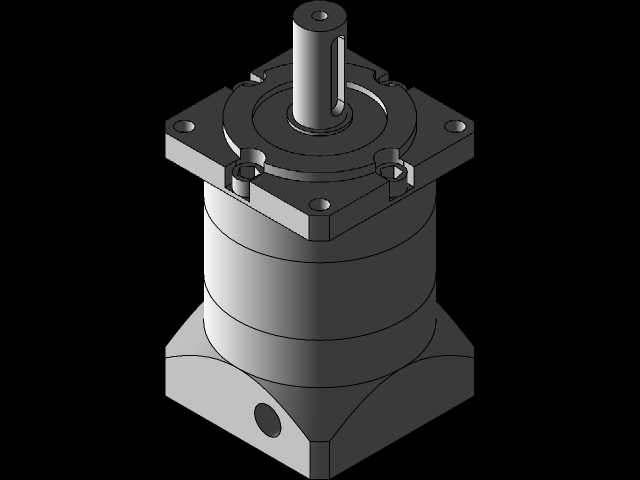

　　方便轴承安装时的导向对位，不需要额外制作导向工装即可完成轴承的压装作业，即使在远程操作的维护场景下，也能顺利完成部件的更换作业。从实际应用的适配性来看，该支座可直接配套直径300-500mm规格的盘式料盘使用，料盘通过键连接与主轴固定，主轴穿过支座轴孔后一端连接间歇分割器或者伺服驱动组件，即可实现料盘的定角度回转上料动作，每次回转角度可根据料盘的工位数量灵活调整，适配不同规格的放射性物料容器的上料需求；支座的材质可根据实际辐射剂量等级选择，低剂量场景可采用表面做阳极氧化处理的6061铝合金材质，兼顾重量与结构强度，高剂量场景可更换为304不锈钢材质，满足长期辐照下的结构稳定性要求。在结构细节处理上，支座的所有外露棱边都做了R2以上的圆角处理，避免安装维护过程中划伤操作人员的防护手套，也减少了尖锐边角容易积存污染物的问题；翼板上的沉头孔深度经过精确计算，螺栓安装完成后头部完全沉入沉孔内部，不会突出安装面，避免与周边的传动部件、防护盖板产生运动干涉。不同于普通上料机构的支撑座，该结构在设计时没有设置多余的油嘴、注油孔等维护点位，因为放射性工况下通常采用自润滑轴承实现终身免维护，减少日常维护的操作需求，最大程度降低操作人员暴露在辐射环境下的时长。
