旋转式轴类工件夹紧夹头结构设计

　　在轴类零件的回转加工、精密检测以及自动化上下料工位中，旋转式夹头是承担工件同轴定位、旋转过程夹紧传力的核心执行部件，这类夹头的设计合理性直接决定了工件加工的圆度误差、装夹效率以及高速回转工况下的动平衡表现。不同于普通固定式夹紧元件，旋转式夹头需要在持续回转状态下保持稳定的夹紧力，同时兼顾装夹便捷性与传动精度，因此在结构设计上需要同时考虑轴承支撑布局、夹紧力传递路径、工件定心精度三个核心维度。

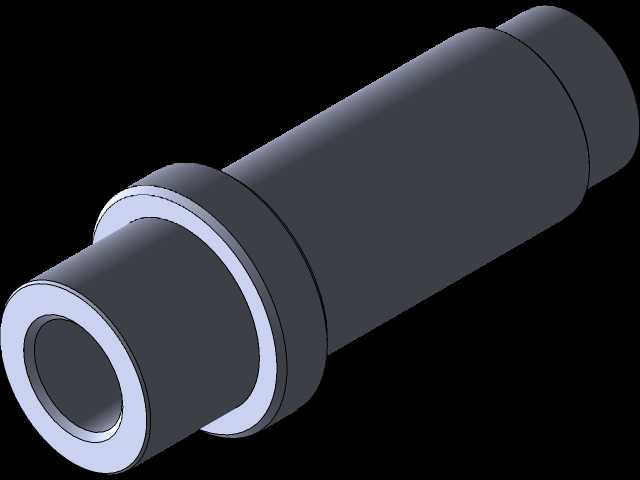

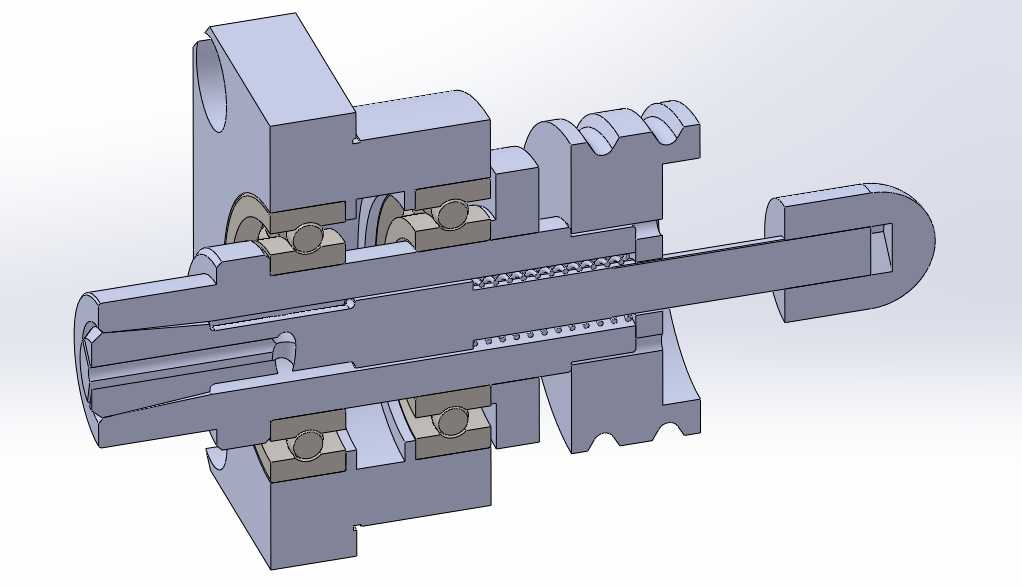

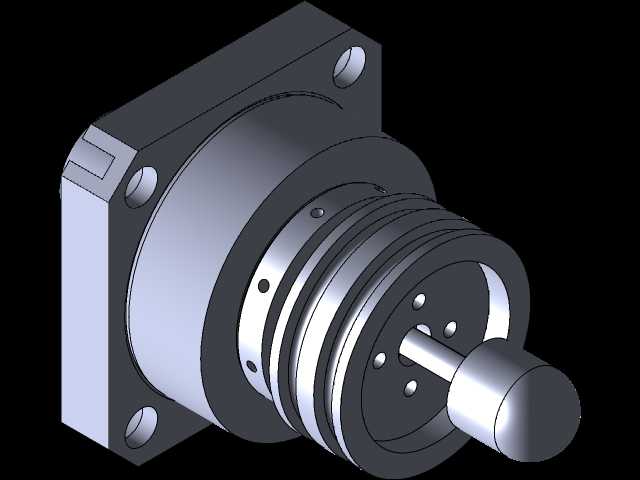

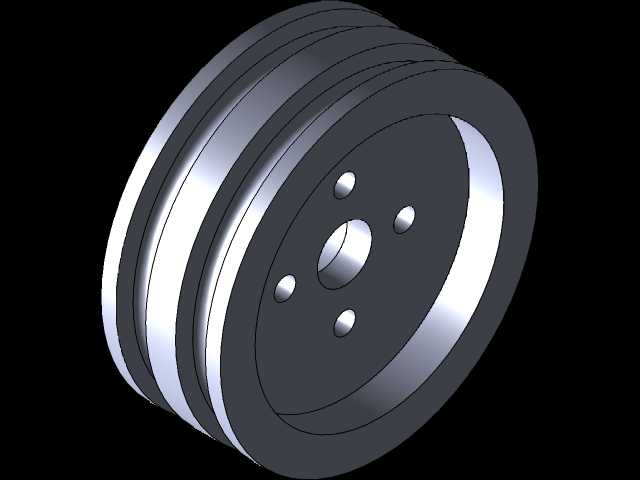

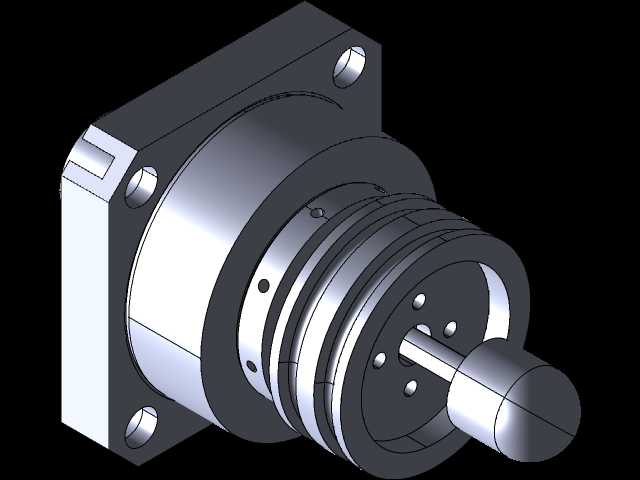

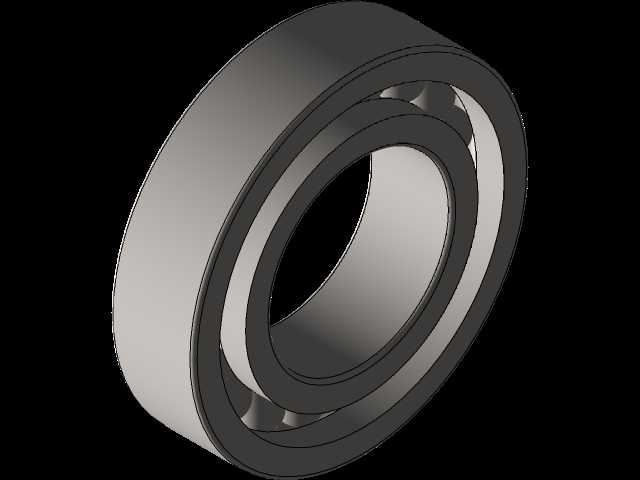

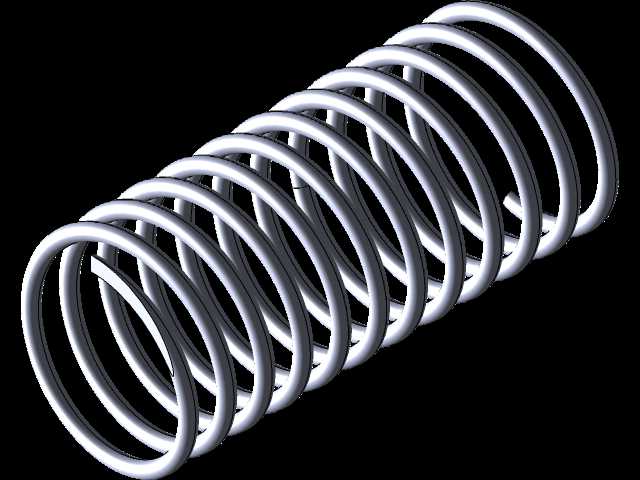

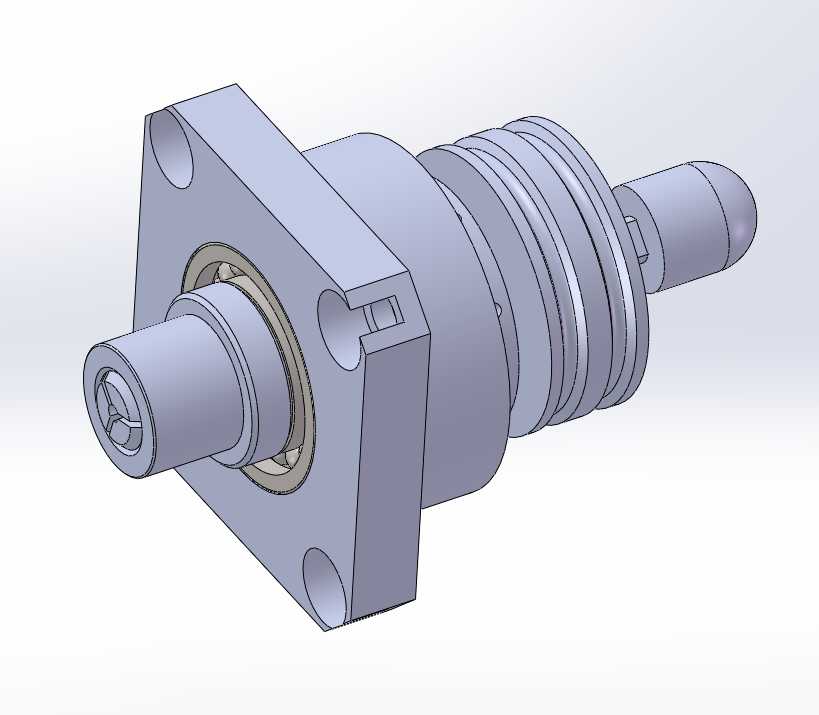

　　从结构组成来看，该夹头采用内置双列角接触轴承的支撑布局，两组轴承分别布置在夹头主体的前后支撑位，能够同时承受回转过程中的径向切削力与轴向进给力，避免夹头旋转过程中出现径向窜动，保证夹持工件的回转同轴度。夹头的夹紧动作通过内部拉杆的轴向位移实现，拉杆前端与弹性夹瓣配合，当拉杆受轴向拉力向后移动时，夹瓣沿主体内锥面收缩，均匀包裹待夹持的轴类工件外圆，这种周向均匀收缩的夹紧方式不会对工件造成单侧挤压变形，尤其适合薄壁轴类、小直径精密轴件的装夹作业。夹头尾部设计有带拨叉槽的传动连接结构，能够与设备主轴的拨杆配合传递扭矩，避免夹紧状态下工件与夹头之间出现相对转动，保证扭矩传递的可靠性。

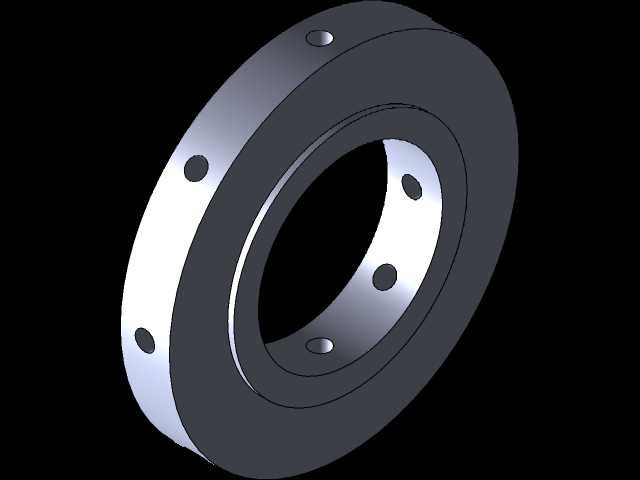

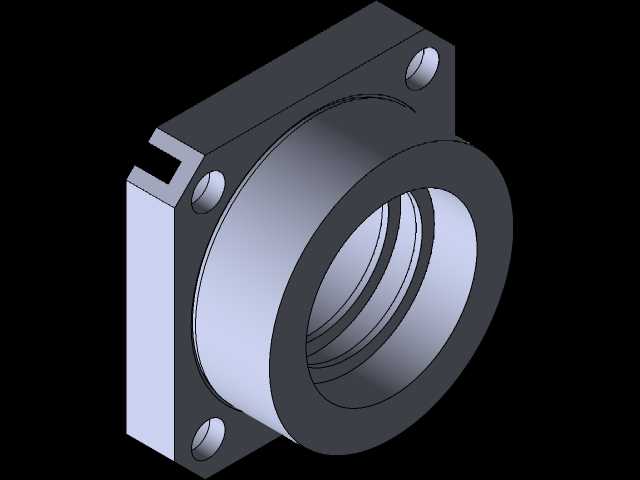

　　在实际应用场景中，这类旋转夹头可适配车床主轴端、磨床工件头架、自动化回转检测台等多种设备的安装接口，夹头主体外侧的安装法兰预留了均匀分布的连接孔位，可直接通过螺栓与设备主轴端面固定，安装时仅需要保证法兰端面与主轴端面的贴合度，即可快速完成夹头的装配定位，无需额外制作过渡连接盘。夹头的轴向尺寸经过紧凑化设计，整体悬伸长度控制在合理范围内，能够有效降低高速回转时的悬臂弯矩，减少主轴轴承的额外负载，适配最高数千转每分钟的回转加工工况。夹头内部的拉杆行程经过精确计算，夹瓣的收缩量覆盖常用小直径轴类工件的装夹公差范围，对于直径在适配区间内的工件，不需要更换夹头即可完成装夹，能够减少工位换型的调整时间。

　　设计过程中，夹头的内锥面与夹瓣外锥面的锥度匹配经过反复校核，采用小角度自锁锥度设计，当拉杆施加轴向拉力完成夹紧后，即使轴向拉力出现瞬时波动，锥面配合的自锁特性也能够保持夹紧力不衰减，避免回转过程中工件松动飞出的安全隐患。夹头的所有回转部件都做了对称结构设计，轴承安装位的同轴度、夹瓣的周向壁厚差都控制在微米级公差范围内，减少高速回转时的不平衡量，降低设备运行时的振动噪声。夹头内部预留了润滑通道，可定期向轴承配合位、锥面滑动位注入润滑脂，减少相对运动部件的磨损，延长夹头的整体使用寿命。在工件拆装环节，夹头尾部的拉杆可与气缸、液压缸等直线驱动元件直接连接，通过驱动元件的直线动作实现夹瓣的松开与夹紧，能够接入自动化生产线的控制逻辑，配合上下料机械手完成工件的自动装夹，适配批量零件的自动化加工节拍。夹头的前端做了防屑结构设计，能够阻挡加工过程中产生的切屑、切削液进入夹头内部的轴承与锥面配合位，避免杂质进入造成的部件卡滞、磨损加快问题，减少日常维护的频次。
