OKK五轴立式加工中心VP600结构设计

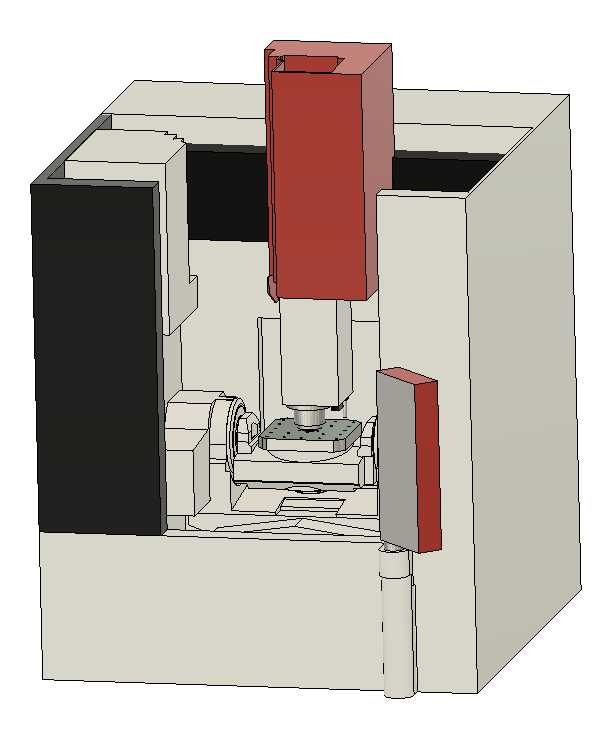

　　在精密零部件加工领域，五轴立式加工中心一直是解决复杂曲面、多面体零件一次装夹加工的核心设备，这款VP600机型的结构设计，完全围绕中小型精密零件的加工场景展开，覆盖了航空航天小型结构件、模具型腔、精密液压阀块、医疗植入构件等典型加工需求，能在一次装夹定位后完成除装夹面外其余五个面的铣削、钻孔、镗孔、攻丝等多工序加工，大幅减少多次装夹带来的定位误差，缩短工序流转的等待时间。从整体结构布局来看，该机型采用定梁式龙门框架搭配双轴回转工作台的结构形式，床身、立柱等基础大件采用封闭式箱型筋板布局，在控制整体重量的前提下保证足够的静刚度与抗振性，能承受大切深铣削时的切削载荷，避免切削颤振带来的工件表面质量下降问题。主轴单元采用立式直联主轴结构，

　　主轴箱沿立柱导轨做Z向垂直进给，搭配的双轴回转工作台可实现X、Y、Z直线轴与A、C回转轴的五轴联动，其中A轴摆动范围覆盖正负方向的大角度摆动，C轴可实现360度连续回转，能满足各类复杂空间曲面的走刀加工需求，比如整体叶轮的叶型流道加工、复杂模具的倒扣面加工，都无需二次调整工件装夹角度。设计过程中重点考量了各轴的运动干涉边界，主轴端面到工作台面的距离、各轴行程的极限位置都做了充分的安全间隙预留，在保证最大加工行程覆盖范围的同时，避免主轴、刀具与工作台、夹具、工件发生碰撞，三维结构中清晰还原了各轴的运动包络空间，能直接用于设备布局阶段的干涉校验、加工仿真的机床运动模型搭建。从安装边界来看，该机型整体占地面积紧凑，

　　适合中小型加工车间的设备布局规划，设备后侧预留了切削液管路、电气线缆、排屑机构的安装空间，无需额外占用过多侧向操作空间，操作侧的防护门开合范围也做了结构还原，能帮助车间规划人员提前核算设备安装的安全距离、操作通道宽度。设备的防护结构采用整体式全防护设计，前侧操作门配备观察窗，可实时观察加工状态，顶部预留了主轴冷却系统、刀库安装的接口位置，侧面的电气柜安装位与主机身做了物理分隔，避免切削液、切屑进入电气单元造成故障。在功能特性上，该结构预留了自动换刀机构的安装空间，可搭配圆盘式刀库实现刀具的自动交换，工作台的T型槽布局符合通用工装夹具的安装标准，可直接适配标准机用虎钳、组合压板、专用定制夹具的安装，无需额外改造工作台面。

　　双轴回转工作台的锁紧机构布局在结构中也有体现，在重切削工况下可实现转轴的可靠锁紧，避免加工过程中转轴出现微动偏移，保证加工精度的稳定性。切削液喷嘴的布置位置围绕主轴加工区域设计，可实现加工过程中的充分冷却与冲屑，床身底部的排屑倾斜面结构能引导切屑向排屑口汇集，减少人工清理床身内部切屑的工作量。对于从事机床改造、加工工艺仿真、车间布局规划的工程人员来说，该结构模型能直观呈现设备的各部件相对位置、运动范围、安装接口尺寸，可直接用于搭建虚拟加工环境，提前验证加工路径的合理性，避免实际加工中出现碰撞、超程等问题，也能为同类五轴加工设备的结构优化设计提供参考，比如筋板布局、导轨安装位置、防护结构设计等细节，都能作为同规格机型设计的参照依据。在实际生产应用中，这类五轴立式加工中心常布置在精密加工车间，搭配恒温车间环境可实现微米级的加工精度，适合小批量多品种的复杂零件加工场景，相比传统三轴加工中心，能大幅减少专用夹具的投入成本，缩短新产品的试制周期，尤其是对于带有空间斜孔、复杂曲面的零件，五轴联动加工能让刀具始终保持最佳的切削角度，改善刀具切削条件，提升刀具使用寿命与工件表面加工质量。
