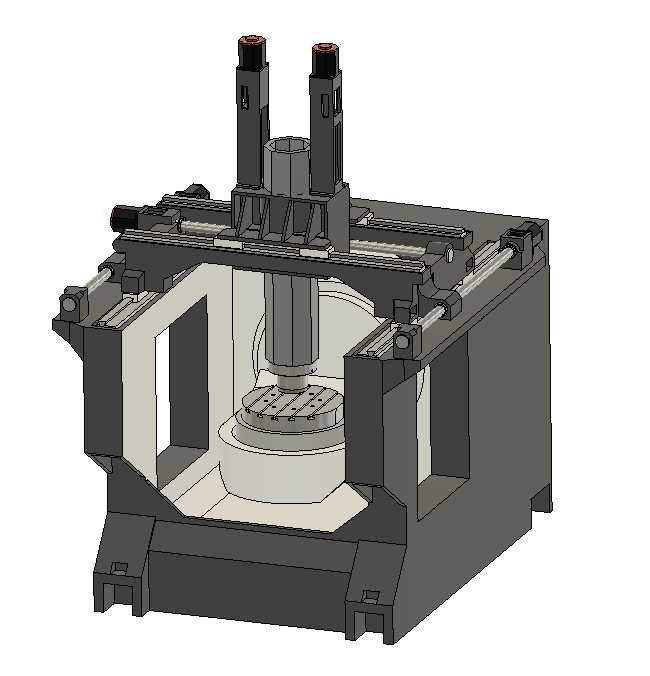

DMG MORI NMV5000 DCG五轴加工中心骨架结构

　　在航空航天复杂结构件加工、精密模具型腔铣削、汽车动力总成异形零部件量产场景中，五轴联动加工中心的结构刚性与运动精度直接决定了成品的形位公差与加工效率，本次呈现的NMV5000 DCG骨架结构，正是围绕高刚性、低运动惯量的核心需求完成的结构设计。从实际产线布局角度看，该设备采用龙门式双立柱对称布局，床身作为整机动静刚度的基础载体，采用大截面箱型筋格设计，内部筋板按照切削力传导路径做45度斜向排布，可将主轴端传递的切削载荷快速分散至床身底部的六个安装支点，安装时需保证基础平面平面度不超过0.02mm/m，整机安装边界预留宽度不小于3.2米、深度不小于2.8米的操作与维护空间，顶部吊装高度需满足立柱顶端距地面不小于3.1米的要求，避免干涉自动换刀机构与排屑装置的布置。

　　从运动结构设计逻辑来看，该骨架将X、Y轴的直线运动导轨布置在床身两侧的立柱支撑横梁上，双驱同步的传动结构可抵消单驱传动带来的偏载力矩，Z轴主轴滑枕采用对称双丝杠驱动结构，两根Z向丝杠分别布置在主轴箱两侧，配合顶部的双平衡油缸，可在滑枕全行程移动时保持重心始终处于两丝杠的对称中心线上，大幅降低快移时的俯仰偏摆误差。回转工作台采用摇篮式结构支撑，B、C轴的回转支撑轴承直接嵌入床身前部的安装槽内，减少了转接法兰带来的刚度损失，工作台面的承载边界按照直径500mm、最大承重500kg的工件设计，装夹时需保证工件重心与工作台回转中心的偏移量不超过150mm，避免重载回转时产生过大的偏载力矩影响回转精度。

　　在实际加工场景中，该骨架结构可适配最高转速20000rpm的电主轴，配合五轴联动功能可实现一次装夹完成工件五个面的铣削、钻削、镗削加工，尤其适合加工带有复杂空间曲面的叶轮、叶盘类零件，以及带有多组斜孔、斜面的液压阀块类零件。设计过程中对各运动轴的行程做了明确的边界约束：X轴有效行程不小于800mm，Y轴有效行程不小于700mm，Z轴有效行程不小于500mm，B轴摆动范围覆盖-120度至+30度，C轴可实现360度连续回转，各轴的导轨安装面均在装配阶段做刮研处理，保证直线度与平行度公差控制在0.008mm/全行程范围内。

　　从维护与适配角度出发，该骨架预留了主轴冷却管路、切削液管路、电气走线槽的安装空间，两侧立柱内部设计有可拆卸的维护盖板，方便后期调整丝杠预紧力、更换导轨密封件，床身底部预留了链板式排屑机的安装接口，可根据车间布局选择前排屑或者后排屑的安装方式。不同于完整的外观覆盖件模型，该骨架结构清晰呈现了机床核心承力部件的连接关系与筋板布置逻辑，可作为同类五轴加工中心结构设计的参考载体，也可用于产线仿真、设备布局规划时的占位模型，帮助工程师在方案阶段验证设备与周边工装、物流通道的干涉情况，提前规避布局风险。在做有限元分析时，该骨架的网格划分可直接基于各部件的实体结构完成，按照实际切削载荷施加约束与力边界，可快速得到整机的静刚度、模态频率等关键参数，为后续的结构优化提供基础数据支撑。
