DMG MORI DMU65五轴加工中心结构设计

　　在航空航天复杂结构件加工、汽车动力总成精密零件制造、高端模具型腔精加工场景中，五轴联动加工设备的结构合理性直接决定了零件加工精度、工序集成度与生产效率，这款DMU65 monoBLOCK结构的五轴加工中心，正是针对中小尺寸复杂零件的多面加工、联动铣削需求完成的整机结构设计。从实际加工场景来看，该设备可覆盖钛合金结构件、铝合金薄壁件、淬硬钢模具等多种材质的加工需求，单台设备即可完成铣削、钻孔、镗孔、攻丝等多工序集中加工，减少零件多次装夹带来的定位误差，尤其适合带空间斜孔、复杂曲面、多面特征的精密零件加工，在中小型精密制造车间、模具加工车间、航空零部件配套车间都有广泛的适配性。

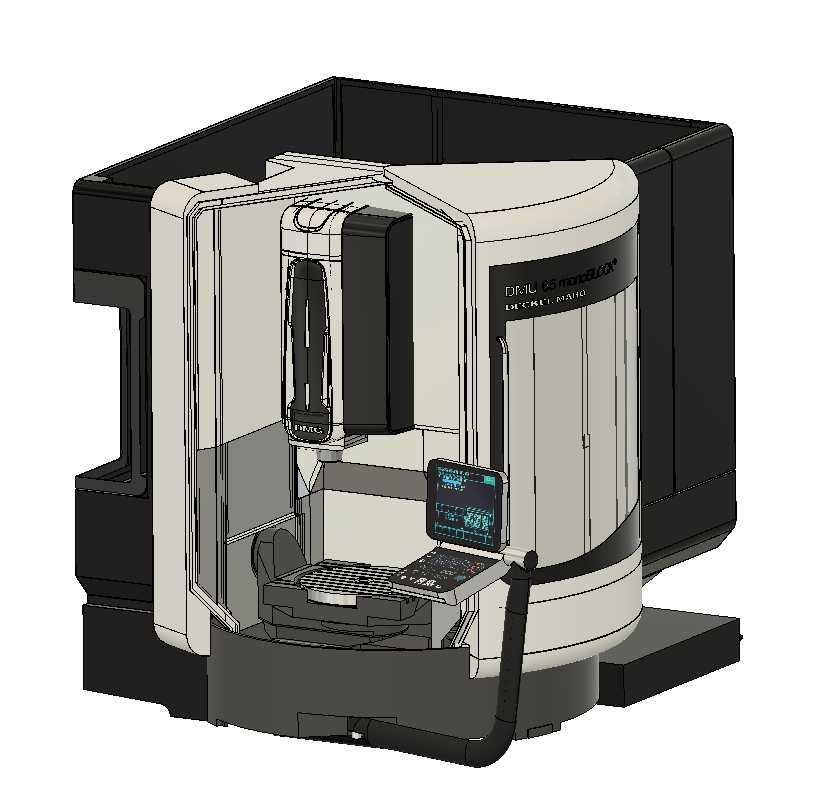

　　从功能特性设计来看，整机采用monoBLOCK一体式床身结构，这种结构设计的核心考量是保证整机刚性的同时，控制设备占地面积，床身采用高阻尼铸铁材质，内部布置合理的加强筋结构，可有效吸收切削过程中产生的振动，避免大进给切削时的颤振影响加工表面质量。设备的主轴单元采用立式布局搭配回转摆动工作台结构，可实现X/Y/Z三个直线轴与A/C两个回转轴的五轴联动，直线轴采用高精度滚柱直线导轨搭配大导程滚珠丝杠传动，保证高速进给时的运动平稳性与定位精度，回转轴采用高精度转台轴承搭配力矩电机直驱结构，消除传动间隙，保证回转分度精度与联动加工时的动态响应性能。操作面板采用可旋转悬臂式设计，操作人员可根据工位位置调整面板角度与距离，方便加工前的程序调试、加工过程中的状态监控，符合人机工程学设计要求。

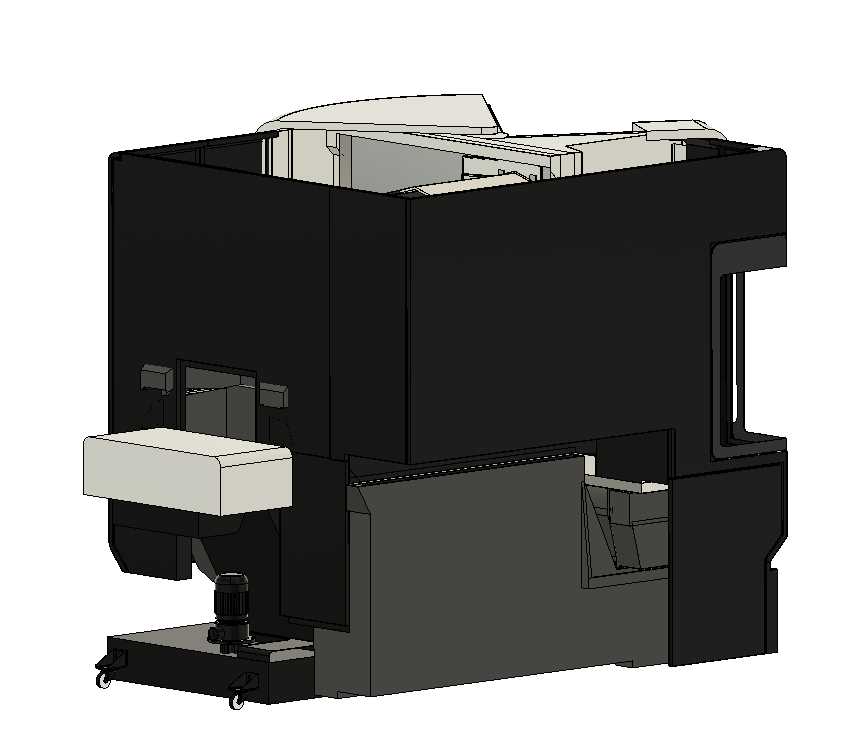

　　从外形尺寸与安装边界来看，整机采用紧凑型布局设计，在保证650mm规格加工行程的前提下，尽可能压缩设备的占地尺寸，设备主体的防护外壳采用全封闭设计，正面设置可开合的防护门，方便工件吊装、刀具更换与设备日常维护，防护门配备安全联锁装置，设备运行时防护门无法开启，避免切屑飞溅、切削液雾化带来的安全隐患。设备后部布置电气柜、切削液循环系统、排屑机构的安装空间，安装时需在设备周边预留足够的维护通道，侧面预留刀具更换、主轴维护的操作空间，地基需满足设备承重要求，做好水平调整，避免长期运行后床身变形影响加工精度。切削液喷嘴的布置覆盖整个加工区域，可根据加工位置调整喷嘴角度，保证切削过程中刀具与工件接触区域的充分冷却与冲屑，排屑机构采用链式排屑设计，可将加工产生的金属切屑及时排出设备外部，减少人工清理的工作量。

　　从设计思路层面，整机结构在建模过程中严格按照实际设备的装配关系完成各部件的层级划分，床身、立柱、主轴箱、回转工作台、防护外壳、操作面板、排屑机构等部件的装配关系完全还原真实设备的结构逻辑，各运动部件的运动行程、干涉边界都经过校核，可直接用于车间布局规划、设备教学演示、加工仿真验证等场景。设备的刀库布置在机身侧面，采用圆盘式刀库结构，可容纳足够数量的加工刀具，换刀动作路径经过优化，缩短非加工时间，提升加工效率。主轴端面到工作台面的距离、各轴的行程范围都匹配中小尺寸零件的加工需求，既不会因为行程过大造成设备成本浪费，也不会因为行程不足限制加工零件的尺寸范围，整体结构设计兼顾刚性、精度、操作便利性与维护便捷性，完全匹配精密加工场景下的实际使用需求。
