松浦五轴联动立式加工中心结构建模

　　在航空航天复杂结构件、精密模具型腔、医疗植入部件的小批量高精度加工场景中，五轴联动加工中心一直是核心加工设备，本次建模还原的松浦MAM72-25V立式五轴加工中心，正是针对高附加值复杂零件加工场景开发的设备构型。从实际加工用途来看，该设备可一次装夹完成工件五面的铣削、钻削、镗削、攻丝等多工序加工，避免多次装夹带来的定位误差，尤其适合加工带有空间斜面、复杂曲面、多向孔系的零件，比如航空发动机叶片、整体叶轮、精密塑料模具的型腔与抽芯结构、人工关节等异形零件，相比传统三轴机床，能大幅减少工装夹具投入，缩短零件加工周期，同时保证各加工面之间的位置精度。

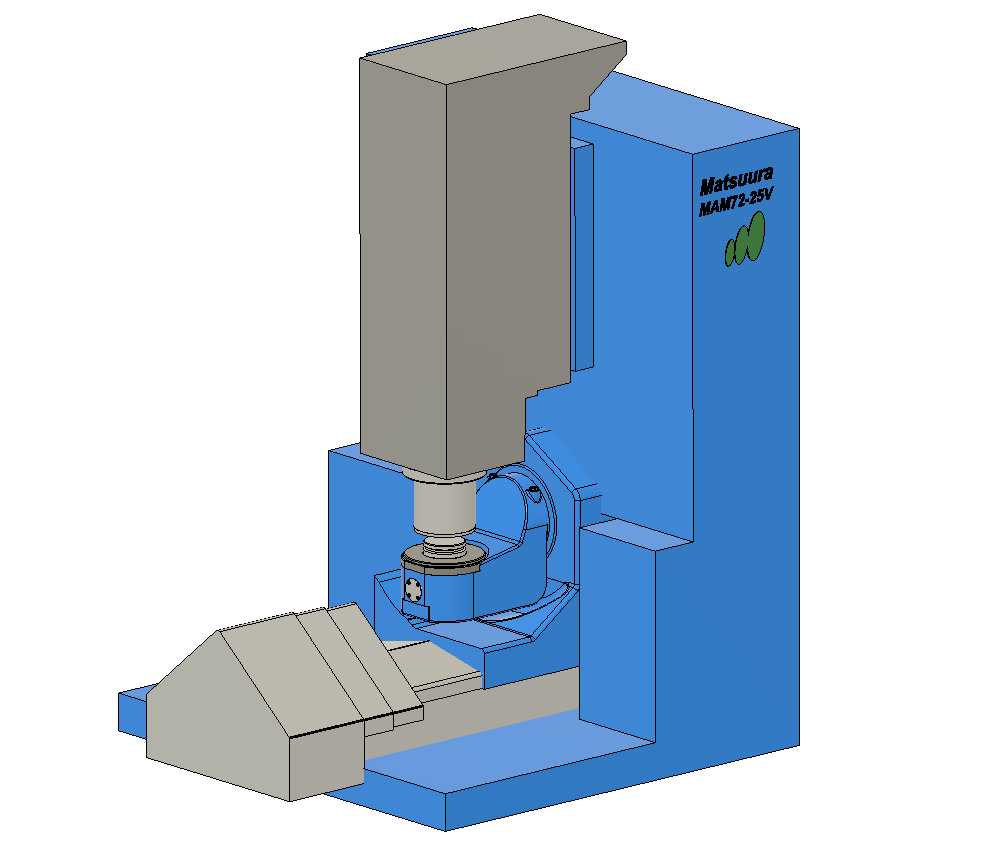

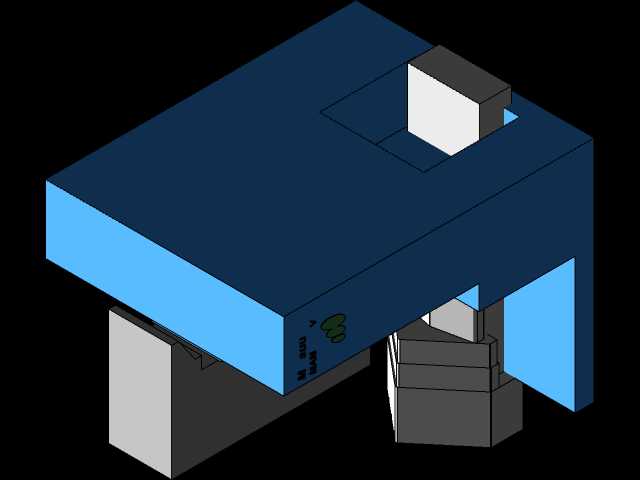

　　从功能特性的建模还原来看，模型完整复现了设备的核心运动结构：立柱采用整体式高刚性箱型结构，承担主轴头的Z向进给运动，主轴单元采用高转速电主轴构型，可适配不同规格的铣刀、钻头等切削刀具，配合主轴端面的刀具装夹接口，能实现刀具的快速更换；下方的双轴回转工作台采用摇篮式结构，可实现A轴摆动与C轴回转的联动，配合X/Y/Z三个直线轴的运动，实现五轴五联动的加工轨迹，工作台面预留了标准T型槽结构，可适配通用夹具、专用工装或者组合夹具的安装，满足不同外形尺寸工件的装夹需求；设备前部的伸缩式防护罩结构，可在加工过程中阻挡切削液与金属切屑飞溅，保护机床直线导轨与传动部件，同时防护罩的阶梯式构型也预留了操作人员上下工件、观察加工状态的操作空间，设备侧面的电气柜体与立柱采用一体化布局，减少设备整体占地面积，同时缩短电气线路的走线长度，降低线路故障概率。

　　在设计思路的还原上，建模过程严格遵循实际机床的刚性设计逻辑：所有承载运动部件的结构件均采用大圆角过渡的箱型筋板布局，避免应力集中，保证机床在重切削工况下的结构刚性，减少切削振动对加工精度的影响；运动轴的布局采用立式主轴配合摇篮转台的经典构型，相比主轴摆动式五轴机床，这种结构的主轴刚性更好，适合重切削加工，同时摇篮转台的回转精度更容易通过装配调试保证，适合小型精密零件的加工；设备的排屑空间预留充足，工作台下方的倾斜式排屑面可引导切屑向设备排屑口滑落，避免切屑在加工区域堆积影响加工过程，切削液的回流通道也在模型中做了对应还原，保证切削液可顺利回流至冷却系统进行过滤循环。

　　从外形尺寸与安装边界来看，该设备属于中小型五轴加工中心，整体占地宽度在2.2米左右，深度在2.5米左右，设备最高点高度约2.8米，安装时需要在设备周边预留不小于0.8米的操作与维护空间，尤其是设备后部的电气柜区域，需要预留散热与检修空间，设备地基需要满足对应的承重要求，每平方米承重不低于5吨，同时需要预留切削液水箱、排屑器的安装位置；设备的操作面板位置设置在设备前部右侧，符合操作人员的操作习惯，操作人员站在设备前部即可完成程序输入、工件找正、加工状态观察等操作，不需要频繁移动位置；主轴端面到工作台面的最大距离、各直线轴的行程范围、回转工作台的摆动角度范围均按照实际设备参数做了等比例还原，可用于车间布局规划、加工过程干涉仿真、自动化上下料单元的配套设计等场景，帮助设计人员在项目规划阶段提前验证设备与周边设施的位置匹配度，避免后期安装调试时出现空间干涉问题。

　　对于结构设计从业者来说，该模型可作为五轴机床结构设计的参考案例，理解高刚性机床结构的筋板布局方式、运动部件的配重设计思路、防护结构的运动避让逻辑；对于设备选型人员来说，可通过该模型直观了解设备的结构构型、运动范围、装夹空间，判断该设备是否适配自身加工零件的尺寸与工艺需求；对于三维建模从业者来说，该模型的装配逻辑、零件拆分方式也可作为复杂机械设备建模的参考，掌握大型设备从整体布局到细节结构的建模流程，保证模型的装配精度与结构还原度。
