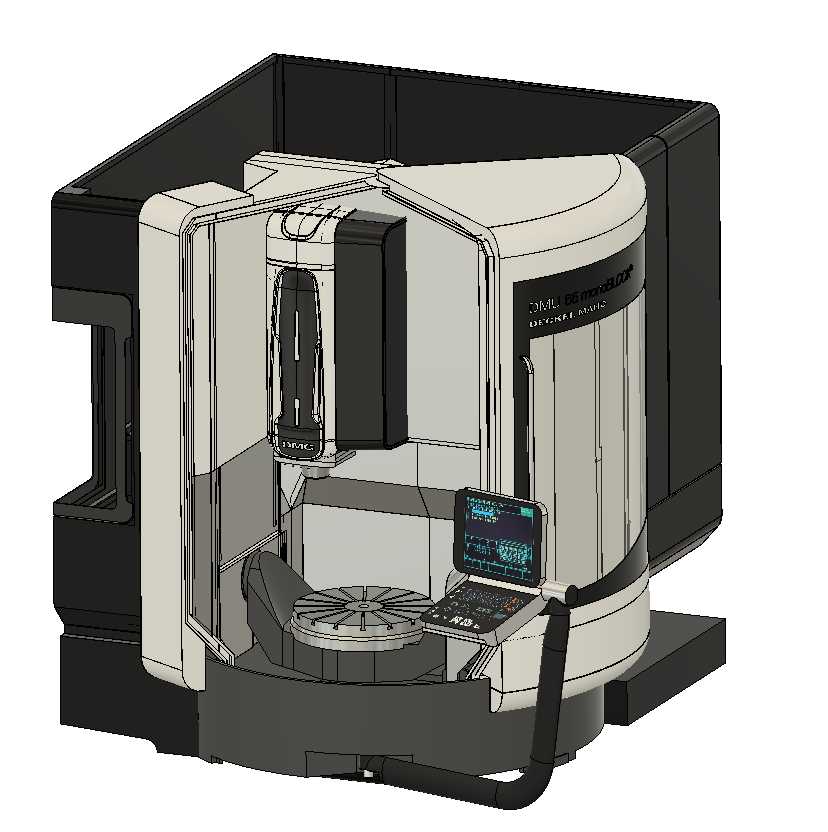

DMG MORI DMU65 FD五轴加工中心单块结构

　　在航空航天结构件加工、精密模具型腔制造、高端医疗器械复杂曲面零件生产场景中，五轴联动加工设备的结构合理性直接决定了零件加工精度与生产效率，本次呈现的DMU65 FD单块结构机型，是针对高刚性加工需求优化的五轴铣削加工单元。从实际加工场景来看，该机型可覆盖钛合金结构件粗加工、铝合金薄壁件精加工、淬硬模具钢高速铣削等多工况需求，单块式床身结构的设计思路，核心是消除传统拼接床身的装配应力累积，在大切削量重载加工时，床身整体形变量控制在微米级区间，避免因结构拼接缝隙带来的振动传导，延长主轴刀具使用寿命的同时，保障零件加工的形位公差稳定性。

　　从设备功能特性来看，该机型采用摇篮式回转工作台搭配摆头结构的五轴联动布局，可实现一次装夹完成零件五面的铣、钻、镗、攻丝等多工序加工，减少零件多次装夹带来的定位误差，对于带有空间斜孔、复杂曲面、倒扣结构的零件，无需设计专用工装即可完成全部加工流程，大幅缩短中小批量复杂零件的生产准备周期。操作面板采用悬臂式可旋转设计，操作人员可根据上下料位置、调试观察角度灵活调整面板位置，人机交互区域的按键布局按照加工操作频次优化，常用的主轴启停、进给倍率调整、程序调用按键设置在操作舒适区，降低操作人员长时间作业的疲劳度。全封闭的防护结构设计，一方面阻挡高速切削时的切削液飞溅、金属切屑飞出，保障车间作业安全，另一方面防护内壁采用降噪吸音结构，降低高速加工时的切削噪音传导，改善车间作业环境。

　　从设计思路层面拆解，单块式床身采用矿物铸件材料一体成型，相比传统铸铁床身，材料阻尼特性提升数倍，可有效吸收主轴高速切削时产生的高频振动，保障精加工表面粗糙度达到镜面级要求。床身的导轨安装面采用一次装夹精密加工完成，无需二次拼接找正，导轨安装的直线度、平行度精度保持性更好，长期满负荷运行下的精度衰减速度远低于拼接结构床身。主轴单元采用电主轴结构，最高转速可覆盖高速精加工需求，主轴内部带有中心出水结构，可实现高压切削液直达切削刃，快速带走切削热量的同时，辅助排出深孔加工时的长切屑，避免切屑缠绕刀具影响加工质量。刀库结构布置在机床侧方位置，换刀动作路径经过优化，换刀过程中无多余运动轨迹，缩短非加工时间，刀库容量可满足大多数复杂零件加工的刀具存储需求，无需频繁人工换刀。

　　从安装边界与外形尺寸来看，该机型整体布局紧凑，相比同规格行程的传统五轴加工中心，占地面积更小，适合中小型精密加工车间的设备排布，设备安装时无需特殊的地基处理，普通硬化车间地面即可满足安装承重要求，地面平面度误差控制在合理区间即可保障设备安装精度。设备的吊装点按照整体重心分布设计，车间吊装作业时可直接通过预留吊装位完成整机组吊装，无需拆解部件，缩短设备进场安装调试周期。电气柜、液压站、冷却系统等辅助单元全部集成在机床主体结构内部，无需额外占用车间外部空间，设备外接的气源、电源、切削液管路接口全部集中布置在设备后侧下方区域，车间布线布管时可统一规划，避免管线杂乱影响车间通行与设备维护。日常维护的操作点位全部设置在设备易到达位置，主轴润滑、导轨润滑、切削液更换、滤网清理等日常维护作业，无需拆解大型防护结构即可完成，降低设备维护的时间成本。

　　在实际生产应用中，该机型的单块结构刚性优势在重载粗加工时表现尤为明显，当采用大直径面铣刀进行大切深切削时，主轴振动幅值控制在极低区间，刀具崩刃概率大幅降低，加工过程中的切削稳定性更好，可实现单位时间金属去除率的提升。针对新能源汽车的电机壳体、减速器壳体等带有多组空间孔系的零件，一次装夹即可完成全部孔系与安装面的加工，孔系之间的位置精度可稳定保障，无需后续工序进行人工修配。在精密模具加工场景中，可完成模具型腔的半精加工与精加工全流程，加工后的曲面无需大量人工抛光即可达到使用要求，缩短模具制造周期。
