森精机SV500五轴加工中心结构设计

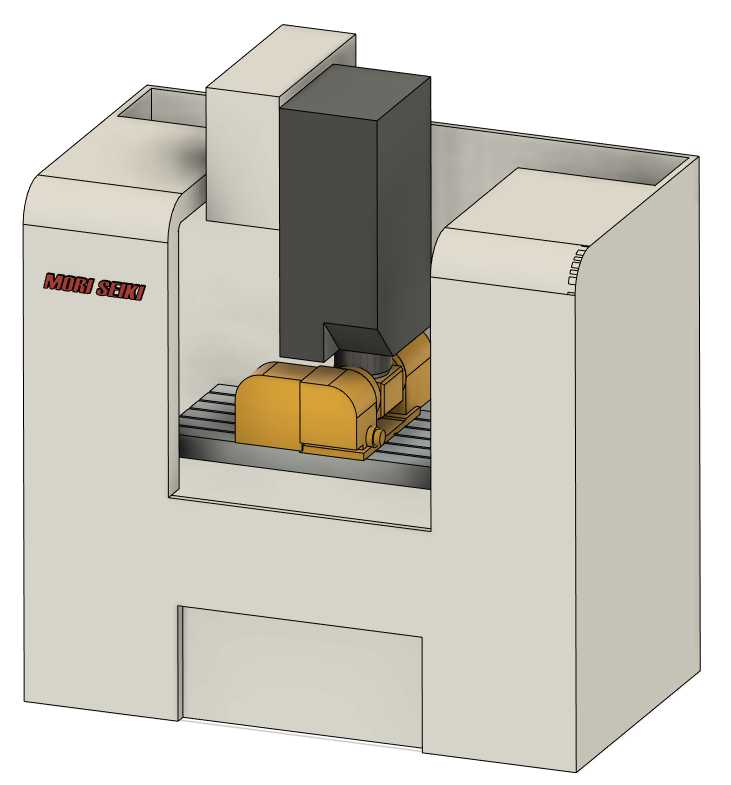

　　在航空航天结构件、精密模具型腔、复杂医疗植入件的加工场景中，五轴联动加工设备的结构合理性直接决定了零件加工的可达性与最终精度，这套森精机SV500五轴加工设备的三维结构，完全围绕车间实际加工的刚性需求搭建。从结构布局来看，设备采用定梁式龙门框架结构，主轴箱沿横梁做横向进给，床身整体采用低重心箱型设计，两侧的支撑立柱与床身本体做一体化刚性连接，避免分体装配带来的连接面间隙误差，这种结构在大切削量开粗时能有效抵消主轴切削带来的反向冲击力，减少整机震颤对加工面粗糙度的影响。设备的摆动回转工作台设置在床身中部的进给滑台上，可实现绕两个正交轴的回转摆动，配合主轴的三个直线进给轴，能在一次装夹下完成零件五个面的全部加工工序，

　　避免多次装夹带来的定位误差，尤其适合带有空间斜孔、复杂曲面叶型、多面复合特征的零件加工，省去车间里多次转序、重新找正的辅助时间。从安装边界来看，设备整体外轮廓采用全防护式钣金设计，钣金外壳的所有边角都做了圆弧过渡处理，既避免车间人员走动时的磕碰风险，也能将切削过程中的切削液、金属切屑完全封闭在加工舱内，不会飞溅到车间地面造成安全隐患。操作侧的防护门采用上下滑动式结构，开门时不会占用设备前方的操作空间，方便操作人员吊装工件、更换刀具，门体上的观察窗采用高强度防爆透明材料，能在加工过程中清晰观察舱内切削状态，同时阻挡高速飞出的切屑划伤操作人员。主轴单元采用高刚性电主轴结构，主轴箱的导轨采用重载线性导轨搭配大规格滚珠丝杠，

　　进给过程中传动间隙控制在微米级，能满足高速精加工时的进给平稳性要求，也能承受重切削时的轴向与径向载荷。工作台的回转摆动轴采用高精度转台结构，锁紧机构采用圆周多点抱紧设计，在切削加工时能牢牢锁死回转角度，不会因为切削力产生角度偏移，保证斜面、斜孔加工的角度精度。设备的后部预留了排屑机安装位、切削液循环系统安装空间，电气柜布置在设备侧后方，与加工舱做完全隔热隔离，避免切削过程中的热量、切削液雾气进入电气柜造成元器件老化失效，这种布局也方便车间后期的设备维护，检修电气元件时不需要拆解加工舱的防护结构。在做产线布局规划时，这套结构能清晰呈现设备的开门范围、操作空间需求、吊装工件时的预留空间，避免产线排布时出现设备干涉、操作空间不足的问题，

　　也能用于新员工的设备结构培训，直观展示五轴设备各轴的运动方向、结构组成，比二维图纸更易理解各部件的装配关系。设备底部设置了可调式垫铁安装位，安装时可以通过调整垫铁高度将设备床身调整到水平状态，抵消车间地面的平整度误差，保证设备长期运行的精度稳定性。
