松浦MAM72-100H五轴卧式加工中心结构

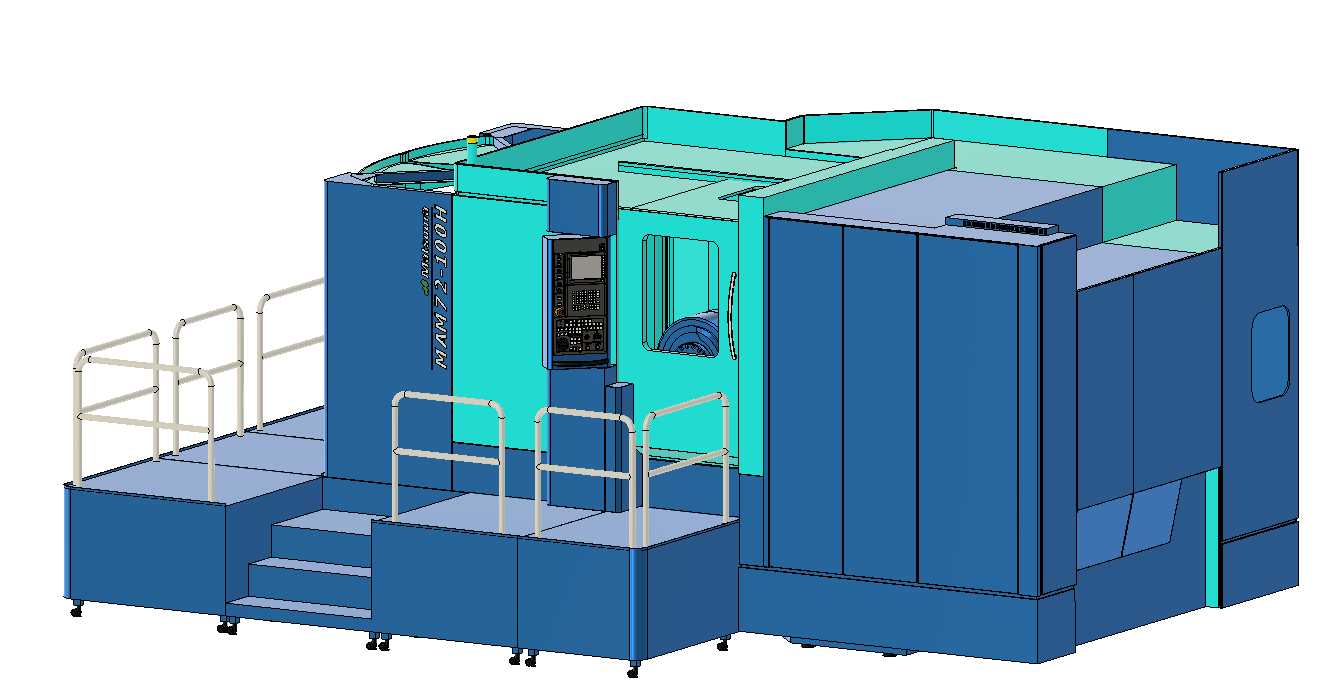

　　这款五轴卧式加工中心的三维结构，完整还原了设备在精密加工场景下的全部实体特征，覆盖航空航天复杂结构件、汽车动力系统零部件、高端模具型腔等高精度加工场景的设备适配性设计。从实际加工用途来看，该设备可实现一次装夹完成五面及多空间角度的铣削、钻削、镗削、铰削、攻丝等多工序复合加工，避免多次装夹带来的定位误差，尤其适配钛合金、高温合金、淬硬钢等难加工材料的高精度切削作业，在中小批量复杂结构件的精密加工场景中，能大幅缩短工序流转周期，提升零件加工的形位公差一致性。

　　从功能特性的结构还原来看，模型完整呈现了设备的双交换工作台结构、主轴单元布局、全封闭防护壳体、操作站安装位、周边安全护栏与阶梯走台的全部细节。主轴单元采用高刚性卧式布局，配合回转摆动工作台的双轴联动设计，可实现空间任意角度的刀具进给，满足复杂曲面、斜孔、异面结构的加工需求；刀库结构集成在设备侧部防护内，可容纳多规格刀具，配合自动换刀机构实现工序间的快速刀具切换，减少非加工等待时间。全封闭防护结构的设计充分考虑了切削液飞溅、铁屑飞溅的防护需求，壳体的加强筋布局、检修门的开合位置都在模型中做了精准还原，兼顾防护刚性与日常维护的操作便利性。

　　设计思路上，该设备的整体布局采用对称式高刚性床身结构，床身底部的调平脚座布局对应设备承重分布，可抵消大切削量下的床身形变，保证长期加工的精度稳定性；操作站设置在设备前部侧方，既方便操作人员观察加工状态，又避开铁屑与切削液的飞溅路径，符合人机工程学设计要求。周边配套的阶梯走台与安全护栏，对应设备的操作高度设计，走台的防滑台面、护栏的高度与横杆间距都符合工业安全规范，方便操作人员完成工件装夹、刀具检查、设备日常点检等操作。

　　从安装边界与外形尺寸的还原来看，模型严格按照设备实际安装占地尺寸构建，明确标注了设备主体的长宽高边界、走台与护栏的外伸尺寸、操作站的旋转活动范围、后部电气柜与排屑机构的安装空间，可直接用于车间设备布局规划时的空间校验。设备的地基安装孔位、调平垫块的布置位置也在模型中做了对应呈现，方便工厂在设备进场前完成地基施工、管线预埋的前期准备，避免安装时出现空间干涉、管线走向不合理等问题。床身与各运动轴的连接面、导轨安装位、丝杠支撑座的结构都做了细节还原，可作为同类五轴卧式加工中心结构设计、模块化布局参考的直观三维依据，帮助结构设计人员理解高端加工中心的刚性设计思路、防护布局逻辑与人机交互设计要点。
