DMG MORI NTX1000五轴车削加工中心

　　这款五轴车铣复合加工中心，主要面向航空航天精密构件、汽车动力系统核心零件、高端医疗器械植入部件等高精加工场景，能够在单次装夹定位的前提下，完成复杂曲面零件的车削、铣削、钻孔、攻丝、镗削等多工序连续加工，彻底规避多次装夹带来的定位误差，大幅提升异形复杂零件的加工精度与生产效率。从实际产线应用来看，这类设备常布置在精密加工车间的恒温工区，承担钛合金、高温合金、淬硬钢、铝合金等多种材质复杂零件的精加工任务，比如航空发动机的整体叶轮、汽车变速箱的异形轴类零件、骨科植入物的个性化结构件，都能通过该设备实现一次成型加工，减少工序流转的等待时间与装夹找正的辅助工时。

　　从设备功能特性来看，其配置的双主轴结构能够实现零件的正反面自动转接加工，配合带B轴摆动的铣削主轴，可实现任意空间角度的切削进给，满足复杂曲面的五轴联动加工需求，刀库配置可容纳多类切削刀具，能够根据加工工序自动完成换刀动作，无需人工干预即可走完整个加工流程。设备的操作面板采用可摆动悬臂式设计，操作人员可根据自身站位、观察角度灵活调整面板位置，方便在对刀、调试、首件试切过程中随时查看加工状态、调整参数，操作区域的防护门采用大视窗高强度防护玻璃，既能够阻隔切削过程中的切屑飞溅、切削液雾化扩散，也能让操作人员清晰观察内部加工状态，及时排查异常工况。

　　在设计思路上，整机采用高刚性整体式床身结构，床身内部布置对称式加强筋结构，能够有效吸收重切削过程中的振动，保证长时间连续加工的精度稳定性；切削区域与电气柜、驱动组件区域采用完全分隔的防护设计，避免切削液、金属切屑进入电气元件安装区域，降低设备故障概率。冷却系统、排屑机构的布局充分考虑日常维护的便利性，切屑输送通道沿床身倾斜方向布置，能够依靠重力与刮板结构将加工产生的金属切屑快速排出设备外部，减少人工清理的工作量；切削液过滤系统采用多级过滤结构，可分离切屑与切削液，实现切削液的循环利用，降低生产耗材成本。

　　从安装边界与外形尺寸来看，整机属于紧凑型五轴车铣中心，占地面积相比同规格大型五轴设备更小，对车间层高、地基承重的要求更适配多数中小批量精密加工车间的现有条件，安装时需要在设备周边预留足够的操作维护空间，正面操作区预留不小于1.2米的操作通行距离，侧面与背面预留不小于0.8米的维护检修空间，方便后期开展主轴维护、刀库校准、电气元件检修等作业。设备的吊装点位按照整机重心分布设计，车间进场安装时可通过顶部吊装孔完成整体移位，无需拆解主体结构，减少安装调试的周期。电气接口、气路接口、冷却管路接口均集中布置在设备后侧的指定区域，方便车间进行管线排布，避免管线杂乱带来的安全隐患。

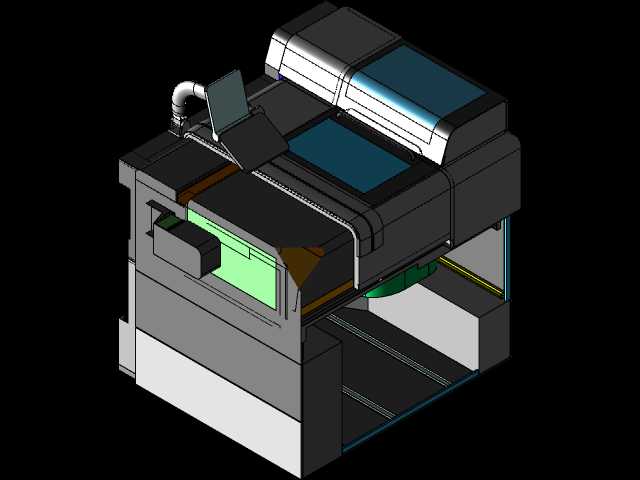

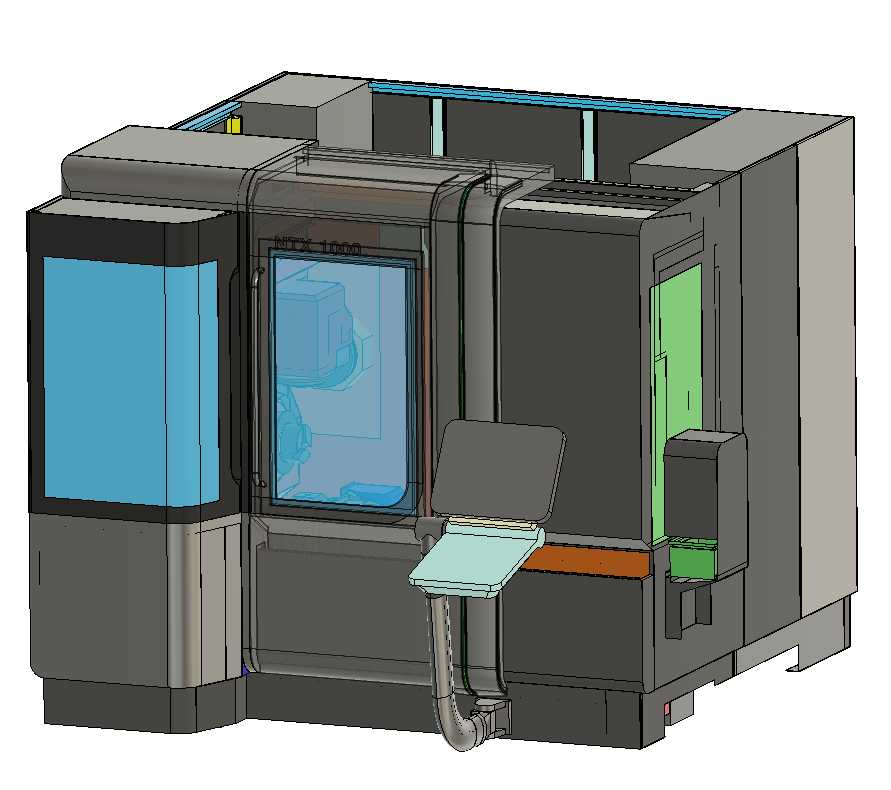

　　从结构建模的细节来看，模型完整还原了设备的外部防护结构、操作组件布局、主轴舱室结构、排屑口位置等细节，能够用于车间产线布局仿真、设备操作培训的可视化演示、加工单元的数字化孪生搭建场景，建模过程中对设备的开合门运动行程、操作面板的摆动范围、主轴的运动行程边界都做了对应还原，可直接用于产线规划阶段的干涉检查，验证设备上下料路径、周边配套设施的布局合理性，避免实际产线搭建过程中出现空间干涉问题。
