松浦五轴加工中心带激光对刀结构设计

　　这套五轴加工中心的三维结构，是面向高精度复杂曲面零件加工场景搭建的，在航空航天结构件、精密模具型腔、医疗植入物加工这类对多面联动加工精度要求高的场景中，这类设备是核心生产载体。区别于常规三轴加工设备，该结构的五轴联动构型可以实现工件一次装夹完成多面、复杂空间曲面的连续切削，避免多次装夹带来的定位误差，尤其适合带有倒扣、空间斜孔、复杂型面的零件加工，能大幅减少工序周转时间，提升加工一致性。

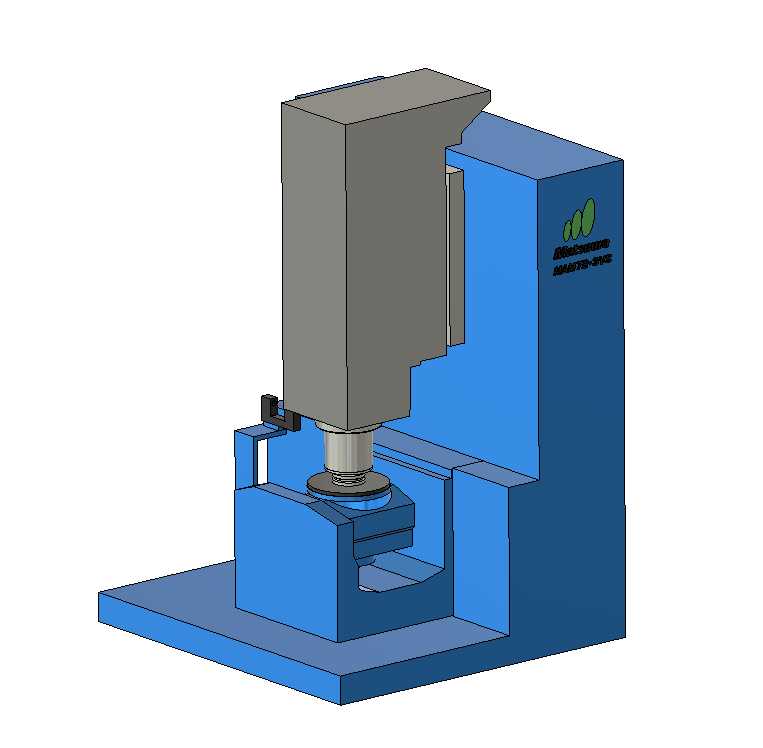

　　从结构布局来看，该设备采用立柱固定、工作台摇篮式回转的构型基础，主轴单元采用立式布置，主轴端面带有集成式激光刀具预设器，这一设计替代了传统接触式对刀仪的部分功能，可在加工间隙非接触式完成刀具长度、半径的自动测量，还能检测刀具的磨损、崩刃状态，不需要人工手动介入对刀流程，能有效降低人工对刀的误差，缩短加工准备时间。主轴箱体采用大厚度铸铁结构的构型设计，在三维建模时特意强化了主轴安装面的筋板布局，保证高速切削时主轴的刚性，减少切削振动带来的加工表面质量问题。

　　床身部分采用整体式L型铸造基体设计，底部预留了完整的安装地脚螺栓孔位，安装边界需要考虑设备前后的操作维护空间，左侧预留了电气柜安装位，右侧预留了排屑器的对接接口，设备整体的重心落在床身中部区域，保证满行程移动时的设备稳定性。工作台部分采用双轴回转支撑结构，回转驱动的安装位置做了密封防护设计，避免切削液、金属切屑进入回转传动间隙，建模时还原了工作台的T型槽布局，可适配通用夹具、定制专用夹具的安装，工作台的承重边界按照中小型精密零件加工场景设定，可满足大部分铝合金、结构钢、不锈钢零件的装夹加工需求。

　　外防护部分采用半包围式结构设计，操作门设置在设备正前方，观察窗采用钢化防爆玻璃构型，可观察内部加工状态同时阻挡切削飞溅，顶部的防护舱做了倾斜式设计，避免切削液积聚。冷却系统的管路布局在建模时做了结构化排布，主轴中心出水的管路沿着立柱内侧走线，避免和运动部件发生干涉，切削液喷嘴的位置可调整，能对准切削区域实现充分冷却和冲屑。

　　在设计思路上，这套结构优先考虑了加工精度保持性，所有直线运动轴的导轨安装面都做了等高处理的结构设计，丝杠采用两端固定支撑的构型，减少热伸长带来的定位误差。激光刀具预设器的安装位置做了独立的支撑结构，和主轴箱体刚性连接，避免机床运动时的振动影响对刀精度，预设器的防护门可在加工时自动关闭，阻挡切屑和切削液污染光学镜头。

　　从安装适配的角度，该设备的外接接口包括电源接入端口、压缩空气接口、切削液循环接口、排屑对接端口，车间布局时需要在设备后方预留至少800mm的维护通道，前方操作区域预留不小于1200mm的操作空间，设备地基需要做隔震处理，避免周边重型设备的振动传导影响加工精度。整套三维结构完整还原了设备的各部件装配关系，运动部件的行程范围做了干涉检查，可直接用于设备布局规划、加工工艺仿真、教学演示等场景，结构细节覆盖了从床身基体到外围防护、功能附件的完整装配逻辑，能清晰呈现这类五轴加工设备的结构组成和功能实现方式。
