交叉支撑方管焊接折叠凳结构设计

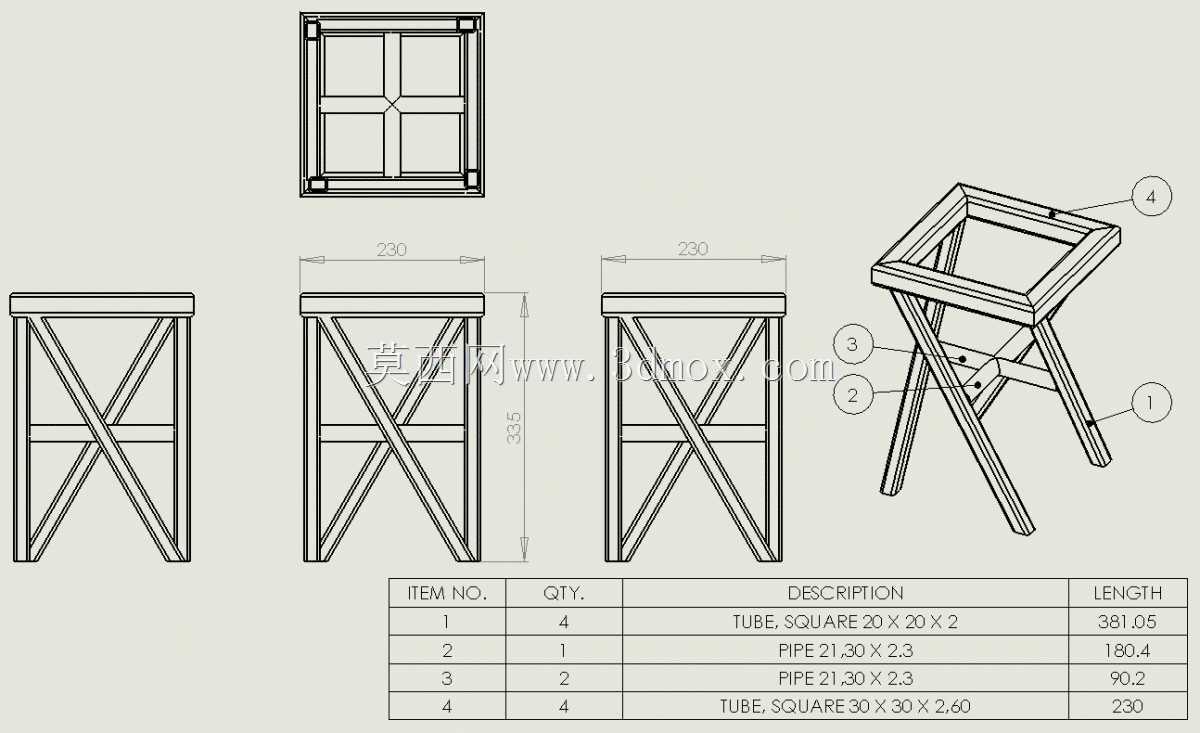

　　这款交叉支撑结构的焊接凳，核心采用方管与圆管组合的焊接成型方案，在小型作业辅助承载场景中有着极高的适配性，不管是车间工位临时坐具、生产线旁操作登高辅助踏台，还是户外作业便携承载支架，都能凭借稳定的结构特性满足使用需求。从结构逻辑来看，凳面采用20×20×2规格的方形管材拼焊成矩形外框，框体内部设置十字交叉的加强筋，四个角位做45度拼合焊接，保证框体平面度的同时，避免角部应力集中导致的焊缝开裂，框体的外形尺寸控制在230mm见方，刚好满足单人落座的支撑面积需求，不会因为尺寸过大造成携带累赘，也不会因为面积过小出现落座失稳的问题。支撑腿部分采用21.3×2.3规格的圆形管材，两两交叉形成X型支撑结构，交叉点位采用销轴铰接，

　　实现凳体的折叠收纳功能，展开状态下支撑腿的垂直高度为335mm，符合人体工程学的临时落座高度要求，腿部底端做平切处理，保证与地面接触时的支撑面贴合度，即使在略有不平整的车间地面，也能通过四条腿的受力自适应保持凳体水平。焊接工艺的排布上，所有承力焊缝均采用连续角焊缝，焊脚尺寸匹配管材壁厚，避免焊穿管材的同时保证连接强度，凳面框与支撑腿的连接点位设置在框体侧边的下部，通过焊接的连接耳片实现铰接，耳片与框体的焊接位置做了局部加厚处理，承受落座冲击载荷时不会出现耳片撕裂的问题。从设计思路的落地角度，整个结构没有多余的装饰性构件，所有管材下料均采用定长切割，不同规格的管材分别对应不同的受力部位：方管的平面特性更适合做凳面框架，

　　与人体接触时不会出现圆管的硌压感，同时方管的抗弯截面模量在同壁厚下更适合承受平面方向的弯曲载荷；圆管的各向同性抗弯特性更适合做支撑腿，在折叠收纳过程中不会出现棱角磕碰，同时交叉铰接时圆管的转动配合更顺畅，不会出现方管铰接的卡位问题。安装边界方面，折叠状态下整个凳体的厚度仅为单根圆管直径加方管框的厚度，收纳后可以塞入工具柜的侧边缝隙、作业车辆的储物格内，不会占用过多的储物空间；展开状态下四条腿的支撑跨距略大于凳面尺寸，形成上小下大的稳定支撑结构，侧向施加推力时的抗倾覆力矩满足日常使用的安全要求，即使在作业过程中身体侧倾，也不会出现凳体翻倒的问题。在实际工况适配中，这种焊接结构的凳体相比螺栓组装的同类产品，没有松动的连接点位，

　　长期使用后不会出现连接部位晃荡的问题，表面做除锈喷涂处理后，可以适应车间内的油污、潮湿环境，不会轻易出现锈蚀失效的问题。结构的零件构成非常精简，仅包含四种规格的定长管材，配合铰接销轴即可完成整体装配，下料过程中可以实现批量定尺切割，焊接工装可以快速定位所有构件的相对位置，适合小批量的焊接加工生产，不需要复杂的冲压、折弯模具，普通的管材切割设备、交流焊机即可完成全部加工工序，生产门槛低，成品的结构强度冗余充足，正常使用场景下的承载能力可以满足150kg以内的静载荷需求，完全覆盖日常临时落座、轻量踏高的使用需求。交叉支撑的结构设计还在铰接点位上方设置了限位结构，当凳体展开到工作位置时，支撑腿的交叉角度刚好被限位块卡死，不会出现使用过程中支撑腿向外滑开导致的凳体塌陷，折叠时只需要向上提起凳面框，即可带动支撑腿绕铰接点转动收拢，整个展开和收纳过程不需要额外的锁扣操作，使用便捷性较高。
