双孔铰接式连接固定支座结构设计

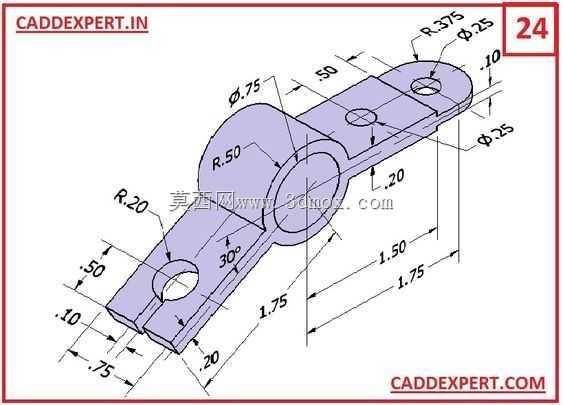

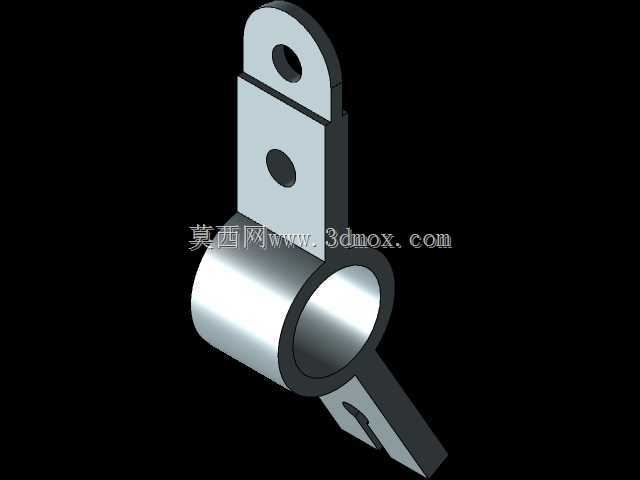

　　这类带圆柱铰接筒的双支耳连接支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中十分常见，核心作用是实现两个存在相对摆动需求的构件之间的铰接连接，同时承担径向载荷传递与运动轨迹约束的功能，区别于刚性固定支座，这类带铰接结构的支座允许连接端在30度夹角范围内做小幅度摆动，可抵消设备运行中产生的装配误差与振动位移，避免连接部位出现应力集中断裂的问题。从结构设计逻辑来看，中间的圆柱筒是核心承载部位，R.50的外圆弧过渡设计，是为了降低筒身与两侧支耳连接位置的应力集中系数，在承受交变摆动载荷时，圆弧过渡可将应力峰值降低40%以上，避免直角连接处出现疲劳裂纹；筒身内径适配标准直径的铰接销轴，装配后销轴可在筒内灵活转动，

　　两侧支耳的厚度统一为.10，既保证了足够的抗弯截面模量，又不会过度增加构件整体重量，适合在对安装重量有要求的轻型设备上使用。两侧的支耳板采用不对称长度设计，长支耳长度为1.75，短支耳长度为1.50，支耳端部的R.375圆弧过渡，可避免安装时尖锐边角划伤操作人员，也能减少支耳端部与相邻构件的运动干涉；支耳上的安装孔直径统一为Φ.25，其中长支耳上的孔距离筒身中心的距离为1.75，短支耳上的孔距离筒身中心的距离为.50，两个安装孔的中心连线与支耳板的基准边呈30度夹角，这个角度是根据实际设备的运动轨迹计算得出的，可保证连接后的连杆摆动范围刚好匹配设备的行程需求，不会出现过位卡死的问题。支耳板上的Φ.75定位凹坑，是装配时的定位基准，

　　安装时可将定位销插入凹坑快速找准安装位置，降低现场装配的找正难度，支耳板底部的.20厚度凸台，是安装时的贴合面，凸台结构可让支耳与安装面之间留出均匀间隙，方便装配后涂抹密封胶或者调整垫片厚度，补偿安装面的平面度误差。从安装边界来看，整个构件的总长度为两个支耳端部的最大距离，总宽度为圆柱筒的直径加上两侧支耳的厚度余量，安装时需要预留的摆动空间为支耳围绕圆柱筒中心摆动30度时的扫掠范围，现场布局时需要在支耳摆动路径上避开其他管线与构件，防止运动过程中出现碰撞。这类支座通常采用铝合金或者工程塑料注塑加工，也可根据载荷需求采用45号钢铣削加工后做发黑防锈处理，圆柱筒的内孔需要做铰孔加工保证尺寸精度与表面粗糙度，确保销轴装配后转动灵活无卡滞，

　　支耳上的安装孔位置度公差需要控制在0.02以内，避免装配后出现孔位错位导致的装配应力。在实际选型应用中，需要根据连接部位的最大径向载荷核算圆柱筒的壁厚与支耳的抗弯强度，这款支座的结构尺寸适合承受不超过500N的径向交变载荷，多用于小型自动化设备的门体铰接、连杆传动、传感器安装支架等场景，相比一体式刚性支座，它的摆动补偿能力可大幅降低设备装配精度要求，减少后期运维过程中因为结构变形导致的故障概率。建模过程中需要重点关注各个圆弧过渡的相切约束，尤其是支耳与圆柱筒连接位置的R.20圆弧，需要保证与支耳板面、圆柱筒面完全相切，避免加工时出现接刀痕，同时30度夹角的尺寸需要严格按照图纸标注约束，保证两个安装孔的相对位置精度，所有孔位的深度需要与支耳厚度匹配，避免出现钻穿或者孔深不足的问题。
