单缸活塞连杆组发动机结构展示

项目分类:发动机 发布时间:2023-07-04 ID:695270
  • 单缸活塞连杆组发动机结构展示
  • 单缸活塞连杆组发动机结构展示
  • 单缸活塞连杆组发动机结构展示
  • 单缸活塞连杆组发动机结构展示
  • 单缸活塞连杆组发动机结构展示

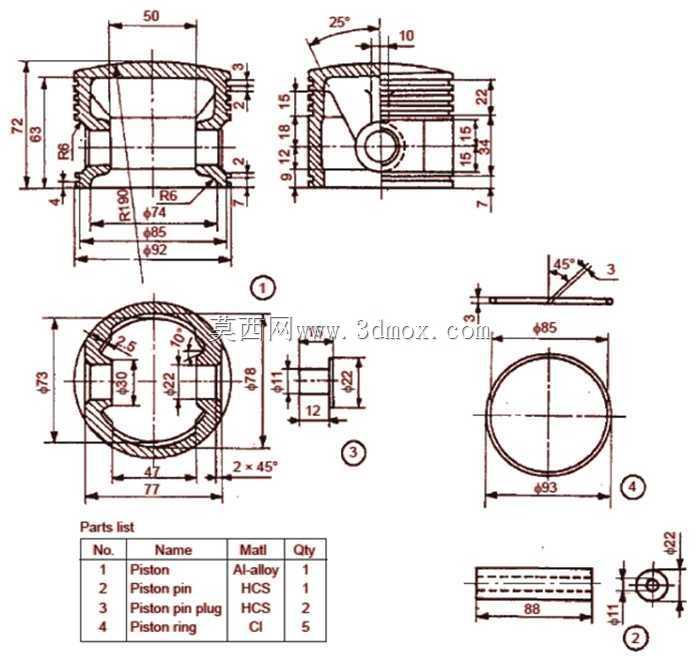

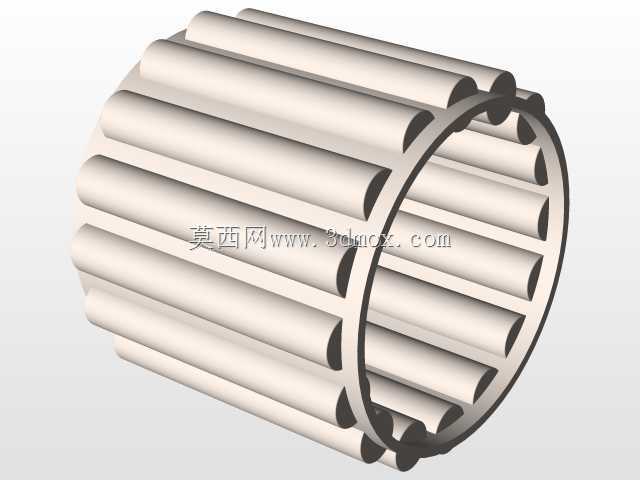

  这套单缸动力组件的三维结构,完整还原了内燃机核心做功单元的装配关系,在小型通用动力设备、教学实训台架、单缸动力试验装置中有着广泛的应用场景,很多入门级动力结构教学、小型农机动力改装验证、便携动力设备的方案论证阶段,都会参考这类基础结构的尺寸边界与装配逻辑做前期推演。从实际用途来看,这套结构是内燃机完成热能到机械能转换的核心载体,活塞承接气缸内燃烧膨胀的气体压力,通过活塞销将作用力传递给连杆,最终由连杆将活塞的往复直线运动转换为曲轴的旋转运动,整套动作的配合精度直接决定了动力输出的平顺性、密封性能与机械效率。从功能特性上看,活塞头部设计了两道气环安装槽与一道油环安装槽,图中可见的两道绿色环体为气环,主要作用是密封燃烧室的高压燃气,

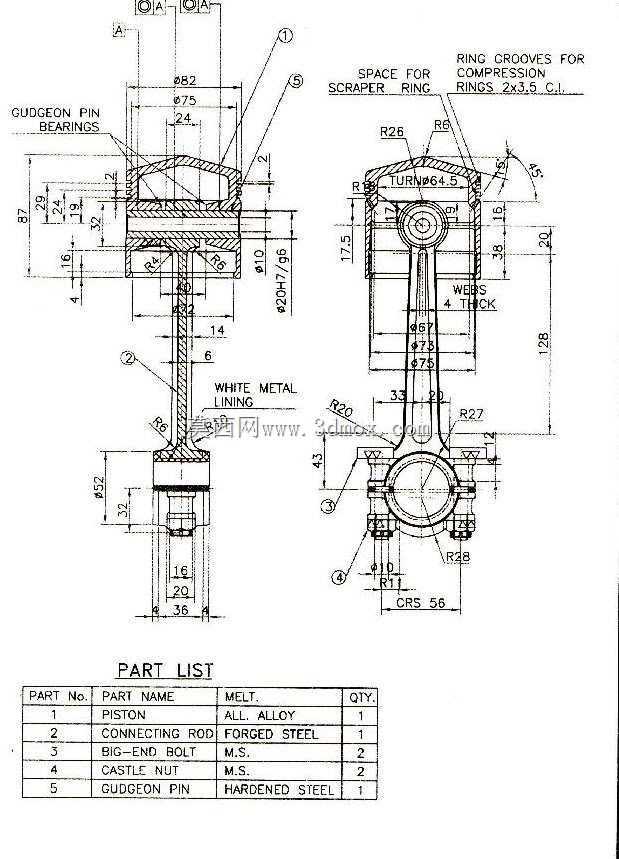

  避免燃气下窜到曲轴箱影响做功压力,下方预留的油环槽则用来刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧;活塞销采用全浮式设计结构,销座位置的卡环槽清晰可见,工作状态下活塞销可在连杆小头衬套与活塞销座内缓慢转动,能让销体表面磨损更均匀,延长组件使用寿命。连杆采用了变截面工字梁结构设计,这种结构能在满足强度、刚度要求的前提下尽可能降低往复运动的质量,减小曲柄连杆机构的往复惯性力,连杆大头做了分体式设计的预留结构,方便与曲轴连杆轴颈完成装配,小头端的衬套安装位、大头端的轴瓦安装位与螺栓连接位都做了清晰的结构表达,完全符合实际加工装配的工艺要求。设计思路上,这套结构完全遵循内燃机曲柄连杆机构的经典设计逻辑,

  首先确定气缸直径与活塞行程的基础参数,再根据燃烧压力的设计值核算活塞的承压面积、活塞销的直径与剪切强度、连杆杆身的截面抗弯模量,所有配合面的尺寸公差都按照实际量产要求做了预留:活塞与气缸壁之间预留了合理的配合间隙,考虑热膨胀带来的尺寸变化,避免工作状态下活塞受热卡滞在气缸内;活塞环的开口间隙、侧隙都按照常规汽油机的设计参数做了结构预留,能保证装配后环体可以正常张紧贴合气缸壁;活塞销与销座、连杆小头的配合间隙也符合实际装配要求,不会出现运动干涉。从外形尺寸与安装边界来看,这套单缸组件的径向安装边界以气缸外径为最大轮廓,轴向尺寸覆盖活塞上止点到连杆大头下端的全行程范围,安装时需要保证气缸中心线与曲轴回转中心线的垂直度偏差在允许范围内,

  连杆摆动过程中不会与气缸内壁、曲轴箱内壁发生运动干涉,活塞在上止点位置时,活塞顶部与气缸盖之间的燃烧室余隙高度也符合小型通用汽油机的常规设计范围,既保证足够的压缩比,又避免活塞在上止点时碰撞气门或者气缸盖。很多刚接触内燃机结构的设计人员,在做小型动力方案设计时很容易忽略活塞热膨胀的补偿量、连杆摆动的侧向间隙、活塞环的泵油效应这些细节,这套结构把这些容易被忽略的细节都做了完整的还原,比如活塞裙部的型线变化、活塞销座的加强筋结构、连杆大头的定位止口位置,都和实际量产的单缸发动机结构完全一致,不管是用来做教学演示的结构拆解,还是做小型动力设备的方案参考,都能提供非常直观的结构参考,不需要再额外去核对基础的装配关系与结构逻辑,能大幅缩短前期方案论证的时间。
