安卓吉祥物造型实体结构设计方案

　　本次设计的安卓造型实体结构，最初的应用场景定位是数码周边展示摆件、科技主题活动的定制纪念实体，同时也可作为桌面装饰类文创产品的结构原型，适配3D打印、注塑成型等多种加工工艺的前期结构验证需求。从实际用途来看，该结构既可以单独作为展示类摆件使用，也可在底部预留安装孔位后，适配桌面支架、文创周边底座的装配需求，部分结构细节还可拓展为钥匙扣、挂件类小型文创产品的结构基础，通过调整整体缩放比例即可适配不同尺寸的产品生产要求。

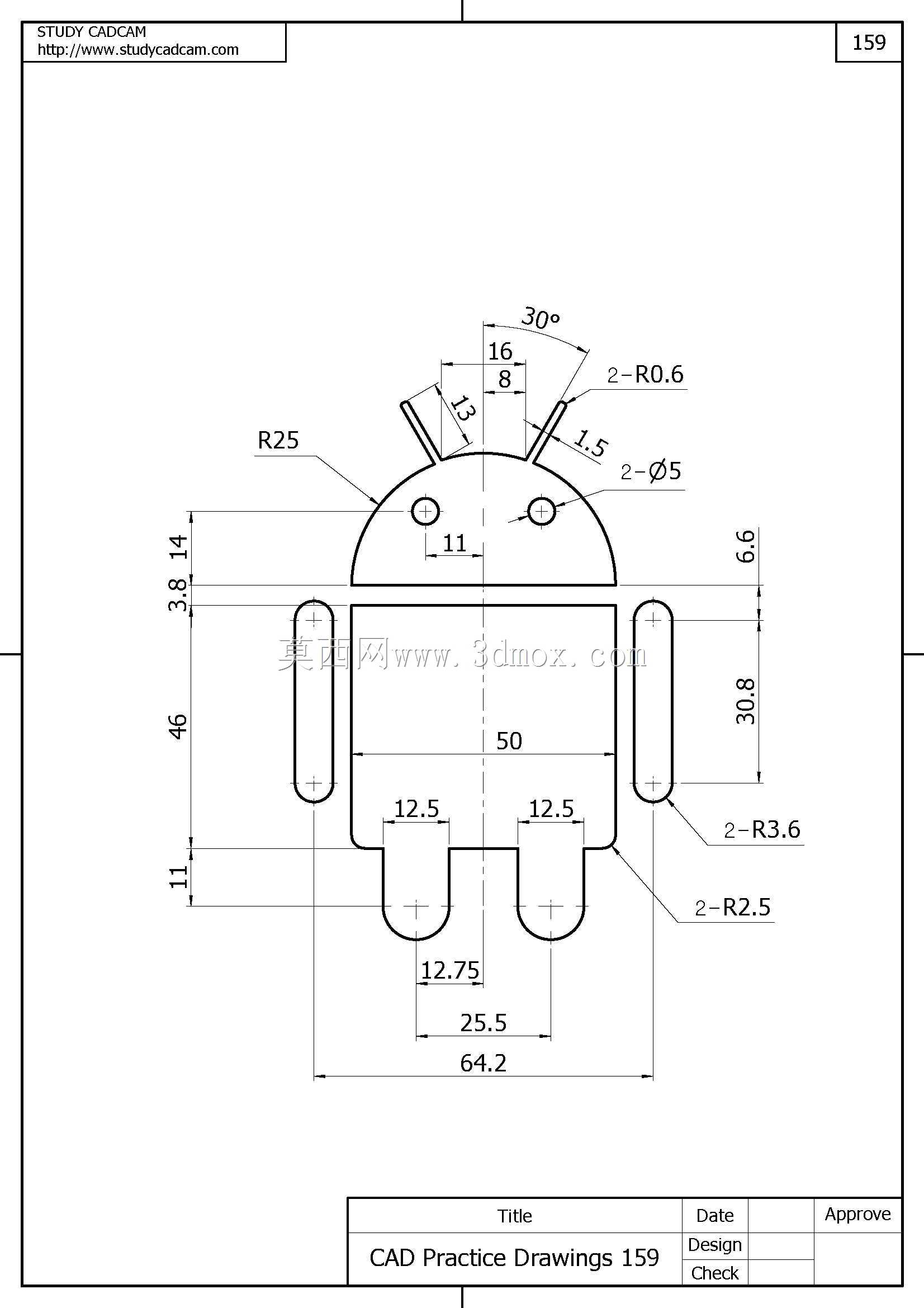

　　在功能特性设计上，整体结构采用一体化成型思路，避免过多拆分零件带来的装配公差问题，头部的天线结构做了圆角过渡处理，根部设置R25的大圆弧与头部曲面顺滑连接，天线自身带有30度的倾斜角度，既还原了经典形象的识别特征，也避免了尖锐凸起带来的易断裂、易磕碰的使用问题；头部的两个眼部特征采用φ5的圆形凹陷结构，无需额外装配零件即可实现形象识别，凹陷深度控制在1.5mm，既保证视觉辨识度，也不会在注塑成型时产生壁厚不均的缩痕问题。躯干部分采用直壁加圆角的结构设计，侧壁与底部、顶部的连接位置分别设置R3.6与R2.5的过渡圆角，有效降低加工过程中的应力集中问题，同时提升成品的握持手感。两侧的手臂结构采用独立的长圆形凸台结构，凸台边缘做R0.6的小圆角处理，手臂与躯干的连接位置做顺滑曲面过渡，避免连接位置出现应力断裂的风险；底部的两个腿部结构采用对称式设计，每个腿部的顶面宽度为12.5mm，底部宽度为12.75mm，带有微小的拔模斜度，适配注塑成型的脱模需求，两个腿部之间的间距为25.5mm，保证整体放置时的支撑稳定性，不会出现侧翻问题。

　　设计思路上优先保证形象识别度与结构工艺性的平衡，所有曲面过渡均采用机械加工可实现的规则圆弧与平面组合，没有不可展开的自由曲面，既降低三维建模的复杂度，也适配数控加工、3D打印、注塑开模等多种加工方式的工艺要求。尺寸设计阶段充分考虑了不同应用场景的安装边界，整体总宽度为64.2mm，总高度方向从底部到头部顶端的尺寸为46mm，头部顶端到天线顶端的额外高度为38.14mm，头部自身的高度为6.6mm，手臂的凸台高度为30.8mm，所有尺寸均标注了明确的公差参考，关键配合位置的尺寸公差控制在±0.1mm范围内，非关键外观面的尺寸公差控制在±0.2mm范围内，兼顾加工成本与成品精度。在安装边界的考量上，若作为摆件使用，底部的两个腿部接触平面的平面度控制在0.05mm以内，保证放置在平整桌面时不会出现晃动；若需要与其他底座装配，可在两个腿部的底面预留M3的螺纹孔安装位，孔深控制在8mm，不会穿透腿部顶面影响外观效果；若作为小型挂件使用，可在其中一个天线的顶端预留φ1.5的穿绳孔，孔口做R0.5的圆角处理，避免绳子被尖锐孔边磨损断裂。

　　结构细节处理上，所有外表面的棱角均做了圆角处理，没有尖锐的直角边，既提升使用安全性，也避免加工过程中出现的毛刺、飞边问题；整体壁厚控制在2mm均匀壁厚，没有出现壁厚突变的位置，有效避免注塑成型时的缩痕、气泡等缺陷，也保证3D打印时的结构强度，不会出现薄壁易碎裂的问题。头部与躯干的连接位置采用顺滑的曲面过渡，没有明显的拼接棱线，减少后续表面处理的打磨工作量，若需要做表面喷涂处理，过渡曲面的顺滑度可保证漆面的均匀附着，不会出现积漆、流挂的问题。手臂与躯干的连接位置的过渡圆弧半径经过反复验证，既保证视觉上的协调感，也保证连接位置的结构强度，在1米高度自由跌落至硬质地面时，连接位置不会出现断裂问题。腿部的底部边缘做R1的圆角处理，既避免放置时刮花桌面，也减少跌落时腿部边缘的崩缺风险。
