直列四缸发动机气缸盖总成结构设计

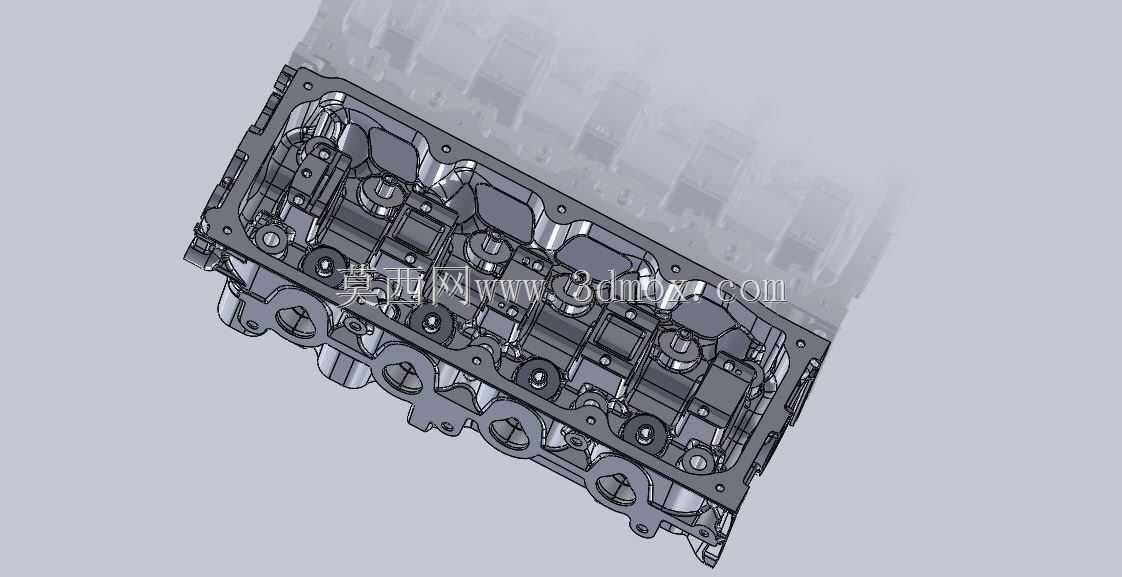

　　本次呈现的气缸盖结构，是直列四缸内燃发动机的核心承压部件，主要适配乘用车、轻型商用车的小排量动力总成，在整机布局中承担着封闭气缸上部、与活塞顶面及气缸壁共同构成燃烧室空间的核心作用，同时集成了进排气道布置、冷却水道回路、润滑油道通路、气门组件安装、喷油器/火花塞固定等多重功能，是发动机配气机构、冷却系统、润滑系统、燃烧系统的集成载体。从实际装车场景来看，这类气缸盖需要长期承受1200℃以上的瞬时高温燃气冲击，以及最高可达15MPa以上的燃烧爆发压力，同时还要承受气门开闭带来的交变冲击载荷，因此结构设计上对刚度、强度、热疲劳抗性的要求远高于普通发动机外围部件。设计过程中首先要匹配缸体的缸心距参数，四个气缸沿曲轴轴线方向等距排布，

　　每个气缸对应布置两个进气门、两个排气门的四气门结构，进排气道采用异侧布置方案，进气侧匹配进气歧管的安装法兰面，预留节气门、进气压力传感器的安装凸台，排气侧对接排气歧管，法兰面采用加厚设计避免长期热变形导致的排气泄漏。冷却水道的设计采用分层式结构，下部水套直接连通缸体上水孔，针对燃烧室鼻梁区、气门座圈周边这些热负荷最高的区域，专门做了水套截面收窄设计，加快冷却液流速提升局部换热效率，避免局部过热导致的开裂、气门座圈脱落等故障；上部水套则覆盖凸轮轴安装座区域，带走配气机构运转产生的摩擦热量，同时在缸盖顶面预留水温传感器、节温器座的安装位置，保证冷却系统的可控性。润滑油道采用深孔钻加工的主油道贯通设计，

　　从缸体主油道上来的压力机油通过缸盖内的斜油孔输送到各凸轮轴轴颈、气门挺柱位置，为配气机构的运动副提供压力润滑，油道末端设置堵头结构，装配时采用钢球涨堵密封，避免机油泄漏导致的润滑压力不足。安装边界方面，缸盖底面采用精加工平面，平面度公差控制在0.05mm以内，通过10颗以上的缸盖螺栓按规定扭矩及顺序紧固到缸体上，中间夹装金属气缸垫实现燃气、冷却液、机油的三道密封，螺栓孔的位置度公差严格控制在0.1mm以内，避免装配时产生附加应力导致缸盖变形。缸盖顶面设计有凸轮轴轴承盖的安装定位结构，轴承盖采用分体式设计，通过定位销与缸盖本体定位，装配后共同构成凸轮轴的回转支撑孔，孔的尺寸精度达到H7级，圆柱度公差不超过0.008mm，

　　保证凸轮轴运转的同轴度要求。每个燃烧室的位置都预留了气门导管安装孔、气门座圈压装孔，导管与座圈采用过盈配合压装到缸盖本体上，过盈量根据材质不同控制在0.05-0.12mm区间，避免工作过程中松动脱落。进气道的造型采用螺旋进气道设计，在进气过程中可以形成合理的进气涡流，提升油气混合效率，改善燃烧过程，降低排放与油耗；排气道则采用平滑过渡的流线型设计，减少排气阻力，提升发动机的充气效率，同时排气道周边的壁厚做了均匀化处理，避免壁厚差过大导致的热应力集中。在附件安装方面，缸盖前端面预留正时链罩的安装螺纹孔，后端面预留飞轮壳侧的附件安装位，侧面预留发电机、空调压缩机等附件的支架安装凸台，所有螺纹孔都采用盲孔设计，避免孔深过大钻通水套或油道导致的泄漏问题。整个缸盖的材质一般采用铝合金或铸铁，铝合金材质重量轻、导热性好，多用于乘用车汽油机，铸铁材质强度高、热变形小，多用于高负荷柴油机，两种材质的结构设计核心逻辑一致，只是在壁厚设计、加强筋布置上根据材料特性做对应调整，铝合金缸盖的壁厚一般在4-5mm，关键受力位置布置网状加强筋提升整体刚度，铸铁缸盖壁厚可以适当减薄，依靠材料本身的强度满足载荷要求。
