外螺纹六角宝塔式黄铜喷嘴结构设计

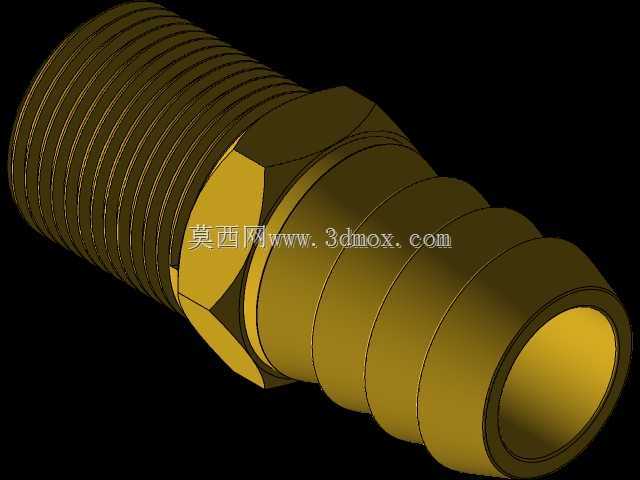

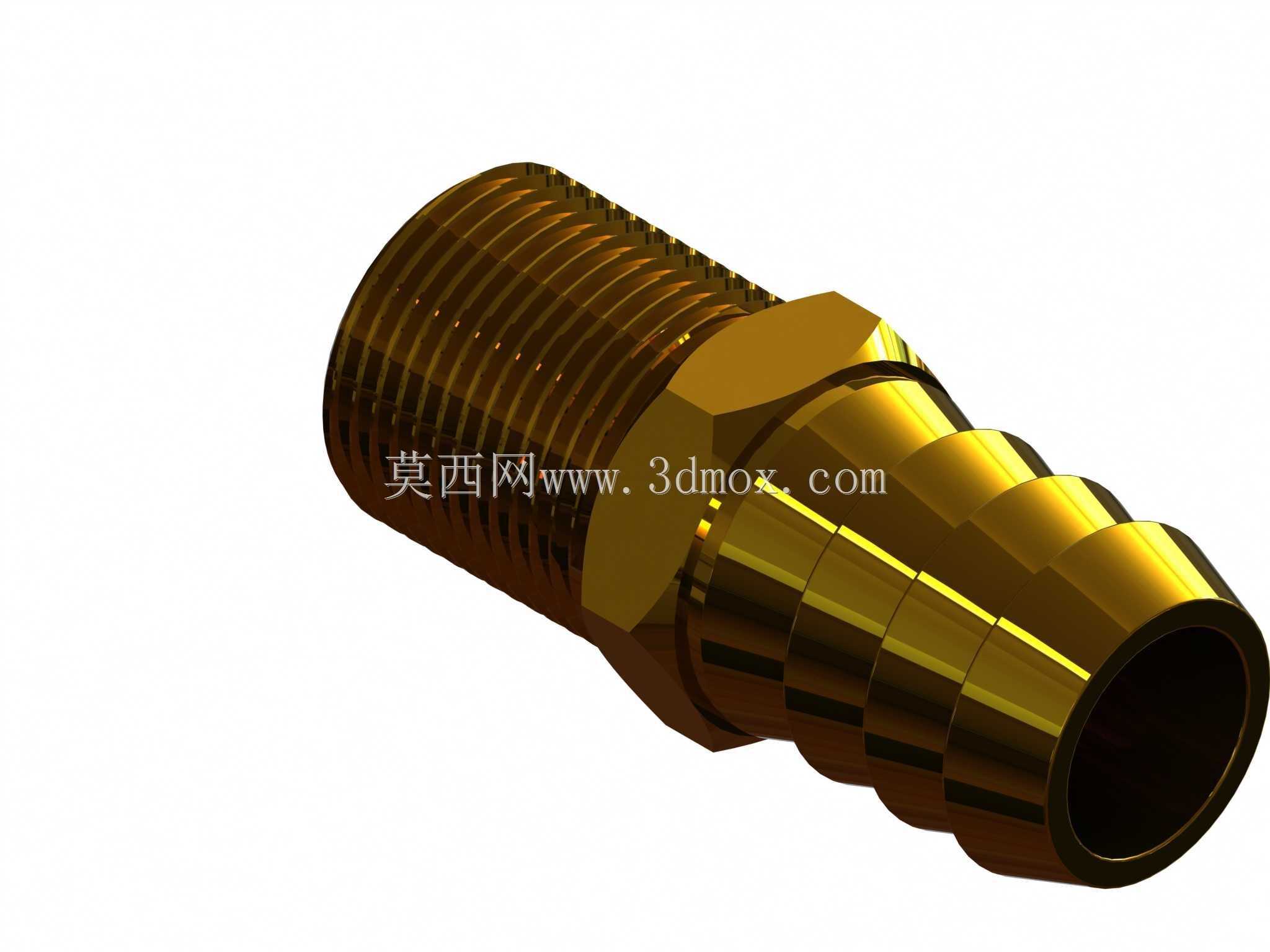

　　这类黄铜喷嘴在低压流体输送场景中应用十分广泛，常见于小型气动系统、低压润滑管路、园艺喷灌设备、小型实验流体回路以及家用燃气具接驳位置，核心作用是实现刚性管路与柔性软管的可靠连通，同时通过端部的结构约束保证流体在出口处的流向稳定，避免出现紊流引发的管路抖动或者流量波动。从结构设计逻辑来看，这类喷嘴采用一端外螺纹、一端宝塔竹节式的结构组合，中间设置六角拧动位，完全是从现场安装的实操角度出发做的考量：外螺纹端用于对接带有内螺纹的阀座、管路接头或者设备本体接口，螺纹段的长度经过匹配标准管螺纹的啮合深度设计，既不会因为螺纹过短导致啮合不足引发密封失效，也不会因为螺纹过长拧入后顶到对侧管路内壁造成流道缩径。

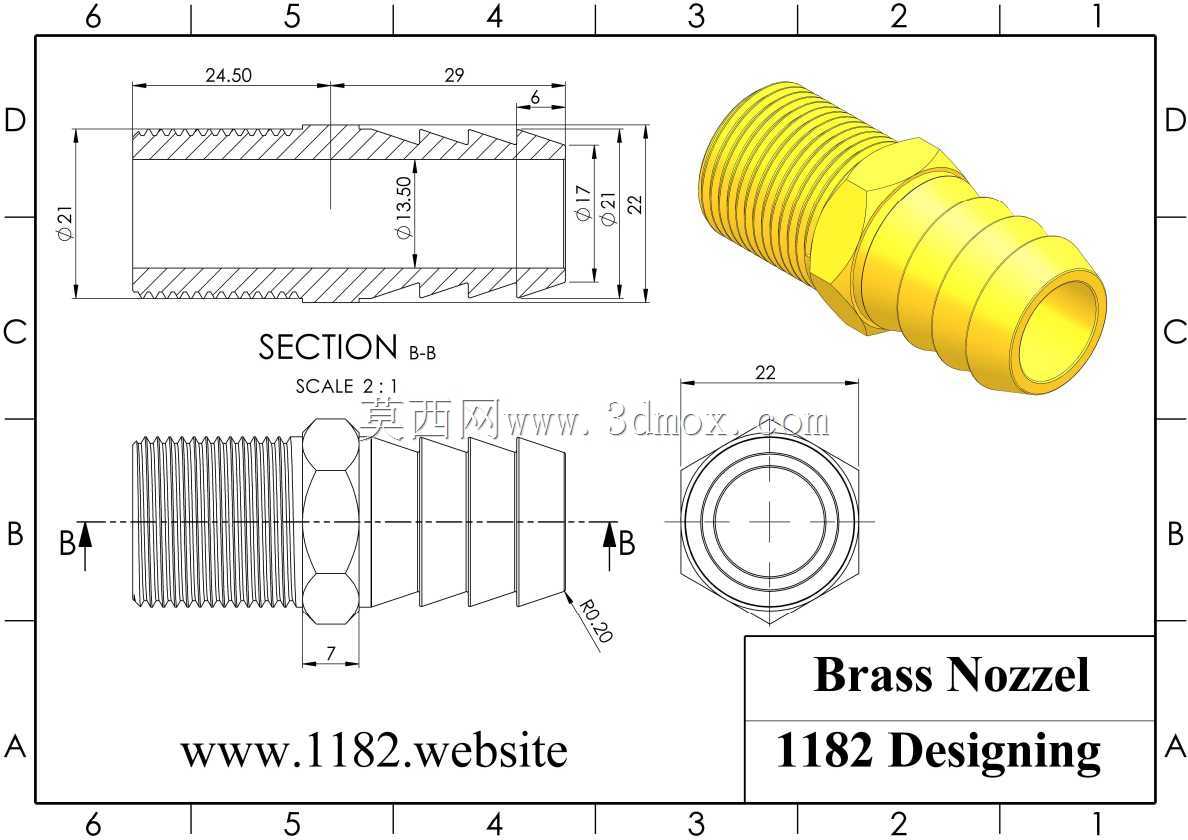

　　中间的六角结构尺寸适配常规开口扳手的咬合尺寸，现场安装时不需要定制专用工具，用普通活动扳手或者对应规格的呆扳手就能施加足够的拧紧力矩，同时六角位置的厚度做了加强处理，避免拧紧力矩过大时出现六角棱边变形、后续无法拆卸的问题。另一端的宝塔竹节结构，每一圈凸缘的直径都略大于配套软管的内径，当软管套入后，凸缘会嵌入软管内壁，配合喉箍锁紧之后可以承受0.6-1.0MPa的工作压力而不出现脱管、渗漏的问题，竹节段的多道凸缘设计也能在软管出现轻微老化变硬时，依然保持足够的抱紧摩擦力，降低长期使用后的脱落风险。从尺寸边界来看，这款喷嘴的总长度控制在29mm，外螺纹端的最大外径为21mm，对应标准管螺纹的规格，六角部位的对边尺寸为17mm，

　　刚好适配17号开口扳手的操作空间，安装时只需要预留出扳手转动的最小空间即可，不需要额外扩大安装位的开孔尺寸。内部流道采用等径过渡设计，入口端内孔直径13.5mm，出口端内孔保持一致，没有做缩径或者扩口处理，流体通过时的沿程阻力损失很小，不会因为流道突变造成压力骤降，适合对流量稳定性有一定要求的低压输送场景。端部的R0.2圆角处理，是为了避免软管套入时被尖锐的金属棱边割伤内壁，很多同类产品在这个细节上处理不到位，软管安装时被切出微小裂口，使用一段时间后裂口扩展就会出现渗漏甚至软管爆裂的问题，这个圆角设计虽然不起眼，但能大幅提升接驳后的软管使用寿命。材质选用黄铜，一方面是因为黄铜的切削加工性能优异，采用常规数控车床就能完成全部加工工序，

　　加工效率高、尺寸一致性好，量产时的成本控制优势明显；另一方面黄铜本身的耐腐蚀性较好，在接触水、低压润滑油、常温燃气等常见介质时，不会出现快速锈蚀剥落的问题，长期使用也不会因为锈屑脱落堵塞下游的细小流道，同时黄铜的硬度适中，螺纹啮合时可以产生微小的弹性变形，填充螺纹之间的配合间隙，在不额外添加生料带或者密封胶的情况下，也能实现较好的静密封效果。从建模的角度来看，构建这个模型时需要先确定各段的同轴度基准，以外螺纹的中心轴线作为整个零件的设计基准，六角结构、竹节段、内孔都要和这个基准保持同轴，否则安装后会出现螺纹拧偏、软管套入后歪斜的问题，竹节段的凸缘倾斜角度需要控制在合理范围，角度过大则软管套入难度高，角度过小则抱紧力不足容易脱管，螺纹段收尾处的退刀槽尺寸也要匹配标准螺纹的加工要求，避免螺纹加工到六角端面出现毛刺，影响安装时的端面贴合。在实际选型应用时，需要注意这款喷嘴的工作温度范围，黄铜材质在-20℃到120℃的区间内可以保持稳定的力学性能，如果是输送高温流体或者有腐蚀性的化学介质，则需要更换对应材质的同结构产品，另外配套的软管壁厚需要和竹节段的凸缘高度匹配，壁厚过薄的软管锁紧后容易被凸缘割破，壁厚过厚则无法完全套入到竹节根部，会影响密封可靠性。
