高精度三棱比例尺测绘工具三维建模

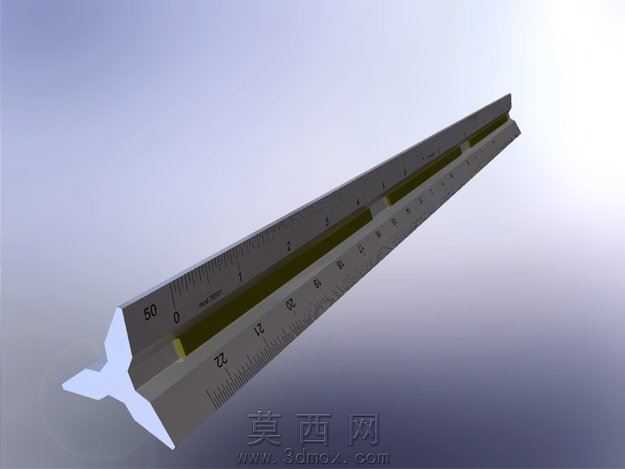

本模型为三棱比例尺三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据真实三棱比例尺的截面特征绘制等边三角形基准草图，对三条棱边的倒角、端部三叉定位结构进行精准尺寸约束，还原实物1:1的比例规格，尺身长度方向的刻度槽采用拉伸切除命令逐段生成，严格对应不同比例刻度的排布间距，保证刻度标识区域的结构精度。材质设置阶段，尺身主体赋予哑光工程塑料材质，调整漫反射颜色为浅灰色，添加细微的磨砂纹理贴图模拟真实塑料尺的表面质感，刻度区域采用深色哑光油墨材质，与尺身主体形成清晰的视觉区分，端部三叉结构赋予半透明白色硬质塑料材质，调整折射参数模拟工程塑料的通透质感，尺身内嵌的缓冲条赋予橄榄绿色软胶材质，添加轻微的凹凸纹理还原软胶的触感特征。渲染阶段采用工作室渐变环境光，主光源从尺身斜上方45度投射，添加柔和的边缘补光消除结构暗部死黑，开启环境光遮蔽效果强化三棱棱边的结构立体感，调整景深参数将视觉焦点集中在尺身中部刻度区域，虚化远端端部突出产品主体结构。设计思路上围绕测绘绘图的实用场景，还原三棱比例尺三个测量面的独立刻度排布结构，端部三叉造型既符合真实产品的手持防滑定位设计，也通过造型差异提升模型的辨识度，整体建模过程严格遵循实物的装配逻辑，各部件间无干涉错位，结构拆分符合实际产品的生产组装逻辑，既保证了外观的高度还原，也保留了可用于3D打印、产品演示的结构精度，可用于测绘工具教学演示、绘图场景素材搭建、文具类产品展示等用途。
